监控帧控制域格式 Receive Ready (RR):receive side is ready Receive Not Ready (RNR):receive side is not ready to receive data Reject (REJ:reject the request DSAP SSAP Control Field Message P/F Recelye Count-N(R) RR 1 P/F Receve Count-N(R) RNR 0 P/F Recelve Count-N(R) REJ 3 6 7 8 9 10 11121314 15 16
16 监控帧控制域格式

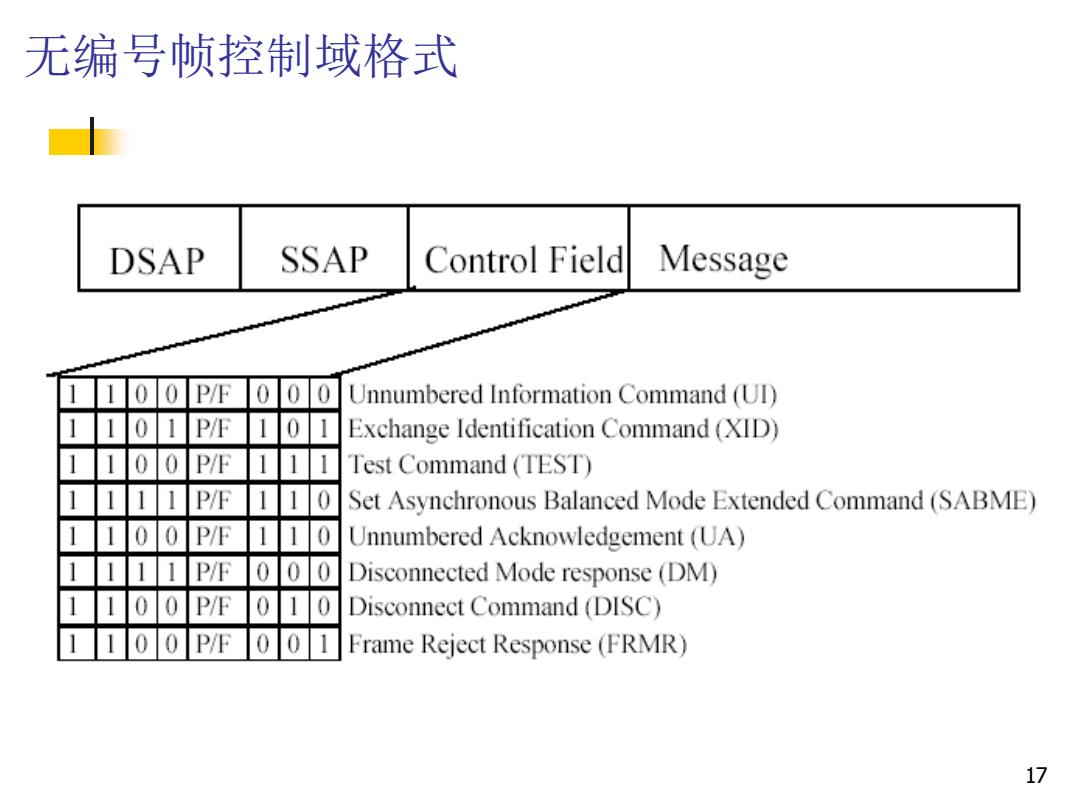

无编号帧控制域格式 DSAP SSAP Control Field Message 0P/F000 Unnumbered Information Command (UI) P/F 10 1 Exchange Identification Command (XID) 00P/F 1 11 Test Command (TEST) P/F 11 0 Set Asynchronous Balanced Mode Extended Command(SABME) 00P/F 1 10|Unnumbered Acknowledgement (UA) 000 Disconnected Mode response (DM) 11 00|P/F 0 10 Disconnect Command (DISC) 1 100|P/F 00 1 Frame Reject Response (FRMR) 17
17 无编号帧控制域格式
MAC子层 多路访问控制：MAC对由多个节点共享的传输介质（有线介质或者无线 信道)的进行访问控制 寻址：在MAC层定义了数据链路层地址，在共享介质上，节点根据帧的 目的MAC地址来决定是否处理接收到的帧 ,节点上的网络接口设备都有 一个MAC地址，将接收： (1)帧的目的MAC地址与自己相同。 (2)目的MAC地址为广播地址 frame addressed to A 移动管理：在无线局域网中，MAC实现移动管理（切换) 经过局域网络数据链路层处理后的数据单元也被称为MAC帧，MAC帧的 通用格式 MAC MAC Control 目的MAC地址 源MAC地址 载荷数据(LLC PDU) FCS Frame MAC地址是网络接口设备例如网卡的物理地址，购买这些设备时一般就 固化在设备的内部，它用来标识连接在LAN上的网络接口的物理接入点 18
18 MAC子层 ◼ 多路访问控制：MAC对由多个节点共享的传输介质（有线介质或者无线 信道）的进行访问控制 ◼ 寻址：在MAC层定义了数据链路层地址，在共享介质上，节点根据帧的 目的MAC地址来决定是否处理接收到的帧 ◼ 节点上的网络接口设备都有 一个MAC地址，将接收： （1）帧的目的MAC地址与自己相同。 （2）目的MAC地址为广播地址 ◼ 移动管理：在无线局域网中，MAC实现移动管理（切换） ◼ 经过局域网络数据链路层处理后的数据单元也被称为MAC帧，MAC帧的 通用格式 MAC地址是网络接口设备例如网卡的物理地址，购买这些设备时一般就 固化在设备的内部，它用来标识连接在LAN上的网络接口的物理接入点 目的MAC地址 源MAC地址 载荷数据（LLC PDU） FCS A B C A
物理层技术 传输介质 中心服务器 电缆，包括双绞线、同轴电 缆等，最常用的是（增强型） Ring networ 五类非屏蔽双绞线，六类非 屏蔽双绞线等 ■ 光纤，包括单模光纤和多模 光纤 无线传输，包括无线电波、 Bus network 红外线等 Network backbone 网络拓扑 ·星型、环形、总线型、树型 交换机
19 物理层技术 ◼ 传输介质 ◼ 电缆，包括双绞线、同轴电 缆等，最常用的是（增强型） 五类非屏蔽双绞线，六类非 屏蔽双绞线等 ◼ 光纤，包括单模光纤和多模 光纤 ◼ 无线传输，包括无线电波、 红外线等 ◼ 网络拓扑 ◼ 星型、环形、总线型、树型 Ring network Bus network 中心服务器 交换机 Network backbone

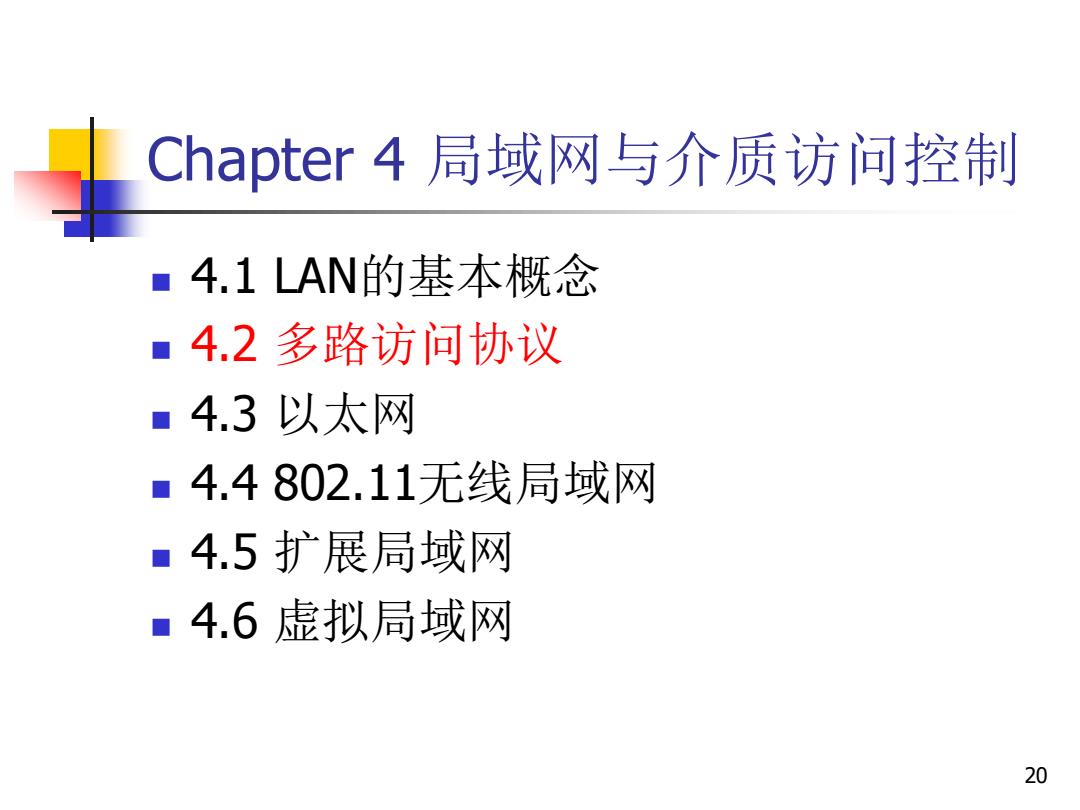

Chapter4局域网与介质访问控制 ■4.1LAN的基本概念 ■4.2多路访问协议 ■4.3以太网 ■4.4802.11无线局域网 ■4.5扩展局域网 ■4.6虚拟局域网 20
20 Chapter 4 局域网与介质访问控制 ◼ 4.1 LAN的基本概念 ◼ 4.2 多路访问协议 ◼ 4.3 以太网 ◼ 4.4 802.11无线局域网 ◼ 4.5 扩展局域网 ◼ 4.6 虚拟局域网
