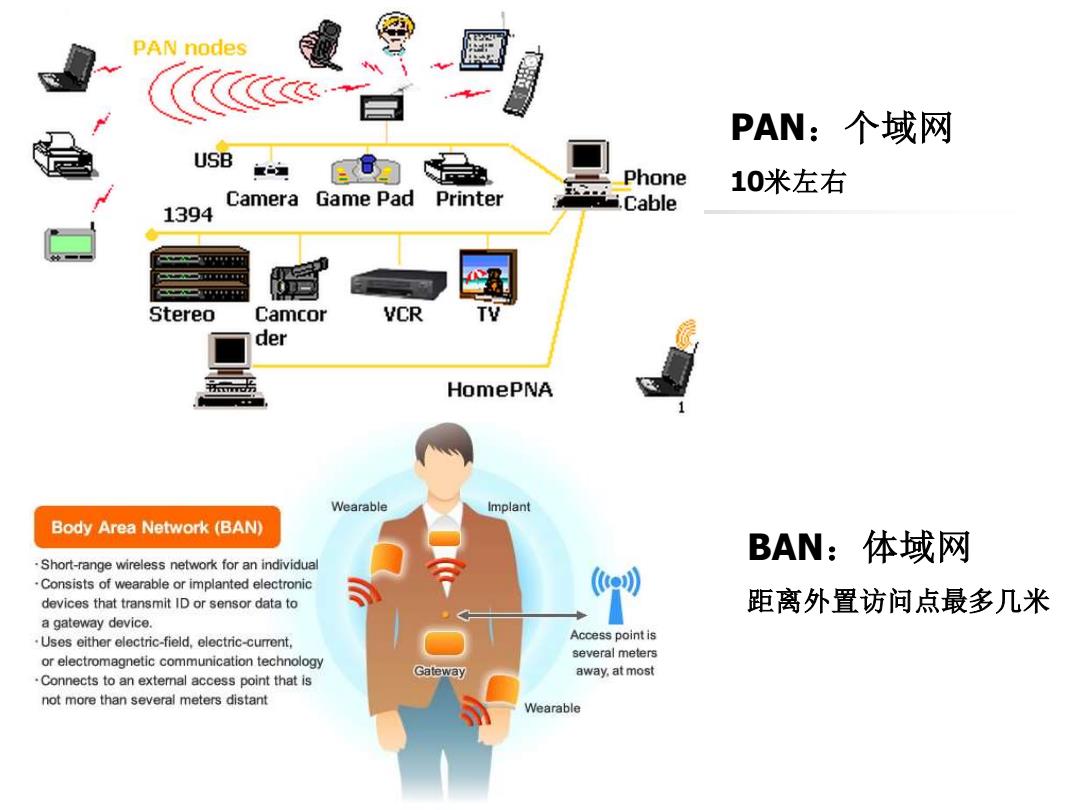

PAN nodes PAN:个域网 USB Phone 10米左右 Camera Game Pad Printer 1394 Cable Stereo Camcor VCR der HomePNA Wearable Implant Body Area Network (BAN) BAN:体域网 Short-range wireless network for an individual Consists of wearable or implanted electronic devices that transmit ID or sensor data to 距离外置访问点最多几米 a gateway device. Uses either electric-field,electric-current, Access point is several meters or electromagnetic communication technology Connects to an external access point that is Gateway away,at most not more than several meters distant Wearable
BAN：体域网 距离外置访问点最多几米 PAN：个域网 10米左右

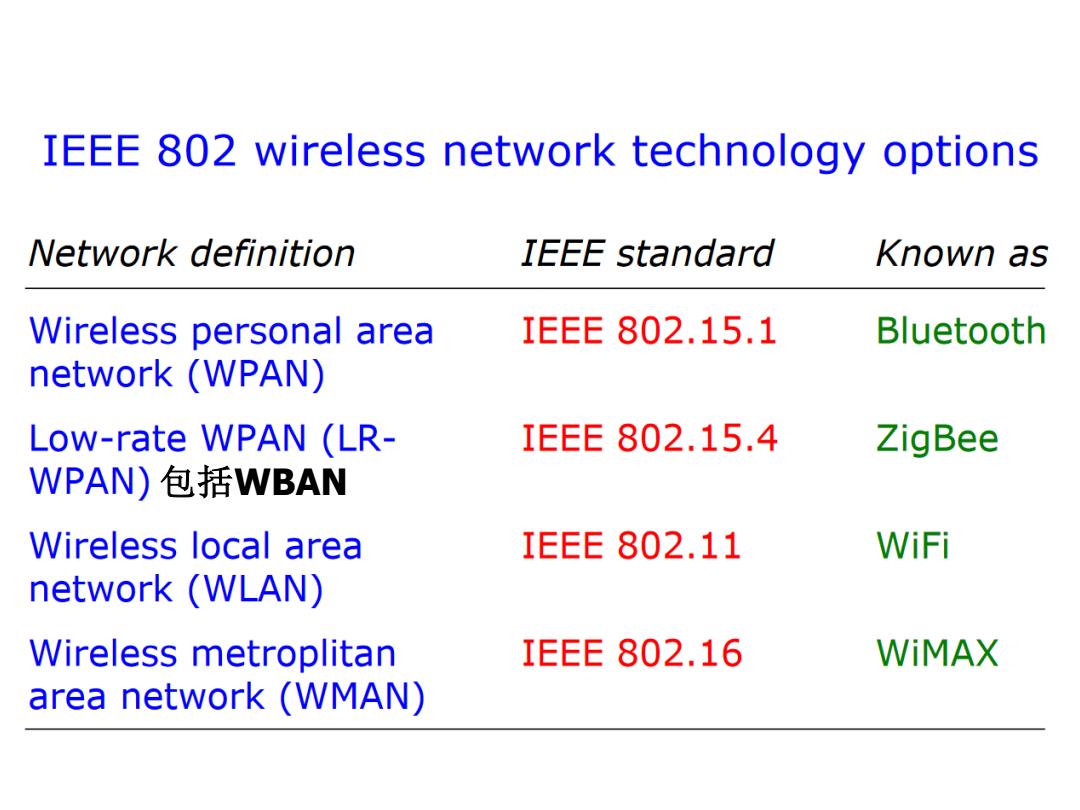

IEEE 802 wireless network technology options Network definition IEEE standard Known as Wireless personal area IEEE802.15.1 Bluetooth network (WPAN) Low-rate WPAN (LR- IEEE802.15.4 ZigBee WPAN)包括WBAN Wireless local area IEEE802.11 WiFi network (WLAN) Wireless metroplitan IEEE802.16 WiMAX area network (WMAN)
包括WBAN
局域网的定义 局域网LAN(Local Area Network)是在一个小区域范围内（家庭、 实验室、企业部门等)对各种设备提供了互连的网络 局域网被定义为一个广播域，早期局域网的构建基于共享（广播式) 链路，当 前的局域网的采用L2交换机互连 广播域：在局域网内目的地址为广播地址数据链路层帧会被所有的网络节点接 收和处理 L2交换机 L2交换机 路由器 源节点 局域网因Internet的发展而出现并普及，是最常用的Internet:接入网技 术之一 ■基于802.3的有线局域网络（以太网)、基于802.11的无线局域网 8
8 局域网的定义 ◼ 局域网LAN（Local Area Network）是在一个小区域范围内（家庭、 实验室、企业部门等）对各种设备提供了互连的网络 ◼ 局域网因Internet的发展而出现并普及，是最常用的Internet接入网技 术之一 ◼ 基于802.3的有线局域网络（以太网）、基于802.11的无线局域网 局域网被定义为一个广播域，早期局域网的构建基于共享（广播式）链路，当 前的局域网的采用L2交换机互连 广播域：在局域网内目的地址为广播地址数据链路层帧会被所有的网络节点接 收和处理 源节点 L2交换机 L2交换机 路由器
局域网参考模型 也称为IEEE802参考模型 IEEE802参考模型由 LLC IEEE802委员会开发， 并且被所有的制定LAN 数据链路层 标准的组织所采用 MAC 物理层 物理层 OS参考模型 IEEE802参考模型 √物理层对应着OS引参考模型的物理层 √对传输介质和拓扑的规定 √OS参考模型的数据链路层被划分为两个子层，即逻辑链路控 制(LLC)子层和介质访问控制MAC)子层 9
9 局域网参考模型 ◼ 也称为IEEE 802参考模型 ✓物理层对应着OSI参考模型的物理层 ✓对传输介质和拓扑的规定 ✓OSI参考模型的数据链路层被划分为两个子层，即逻辑链路控 制(LLC)子层和介质访问控制(MAC)子层 数据链路层 物理层 LLC MAC 物理层 OSI参考模型 IEEE 802参考模型 IEEE 802参考模型由 IEEE 802委员会开发, 并且被所有的制定LAN 标准的组织所采用

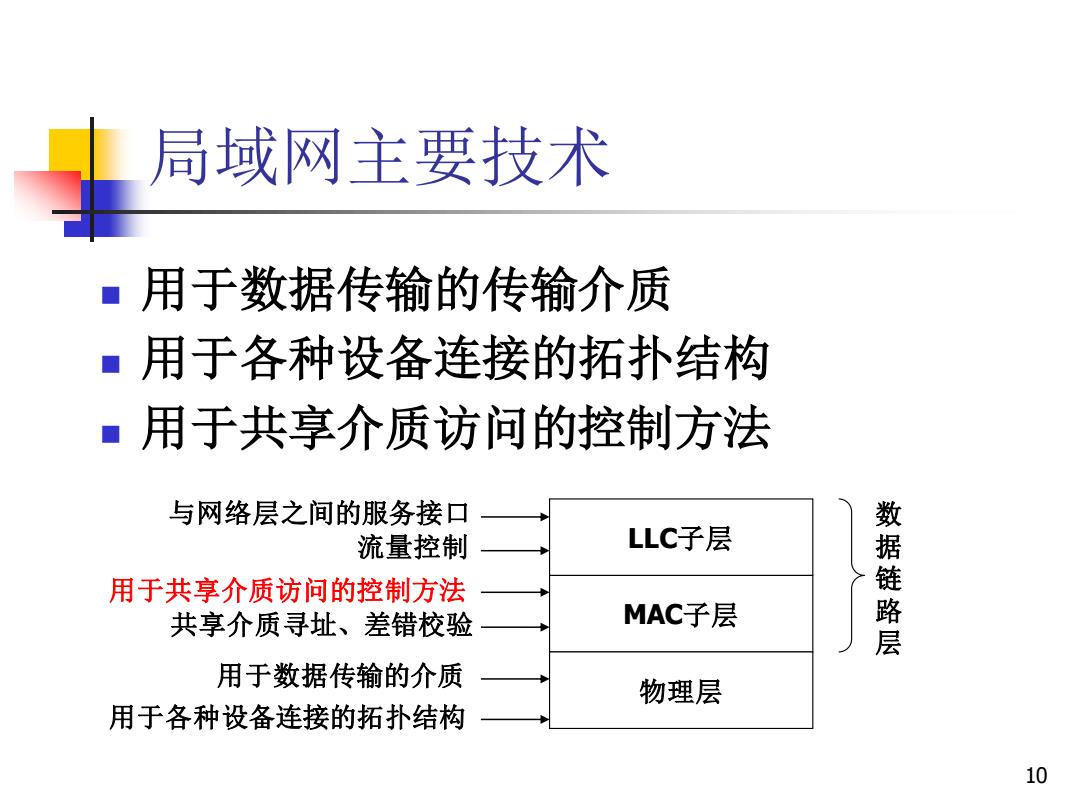

局域网主要技术 ■用于数据传输的传输介质 ■用于各种设备连接的拓扑结构 ■用于共享介质访问的控制方法 与网络层之间的服务接口 流量控制 LLC子层 用于共享介质访问的控制方法 共享介质寻址、差错校验 MAC子层 数据链路层 用于数据传输的介质 物理层 用于各种设备连接的拓扑结构 10
10 局域网主要技术 ◼ 用于数据传输的传输介质 ◼ 用于各种设备连接的拓扑结构 ◼ 用于共享介质访问的控制方法 LLC子层 MAC子层 物理层 数 据 链 路 层 与网络层之间的服务接口 用于共享介质访问的控制方法 用于数据传输的介质 用于各种设备连接的拓扑结构 共享介质寻址、差错校验 流量控制
