® 《给水排水管网系统（第四版》教学课件 米金建统工业在藏社 11.2.1阀门 ·作用：调节管线中的流量或水压 ·布置：数量少而调度灵活 主要管线和次要管线交接处的阀门常设在次要管线上 承接消火栓的水管上要安装阀门 ·口径：一般与水管的直径相同 管径较大、阀门价格较高时，可安装口径为0.8 倍水管直径的阀门 。 类型：闸阀、蝶阀 数5组里 程 2数
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 11.2.1 阀门 • 作用：调节管线中的流量或水压 • 布置：数量少而调度灵活 主要管线和次要管线交接处的阀门常设在次要管线上 承接消火栓的水管上要安装阀门 • 口径：一般与水管的直径相同 管径较大、阀门价格较高时，可安装口径为0.8 倍水管直径的阀门 • 类型：闸阀、蝶阀 16

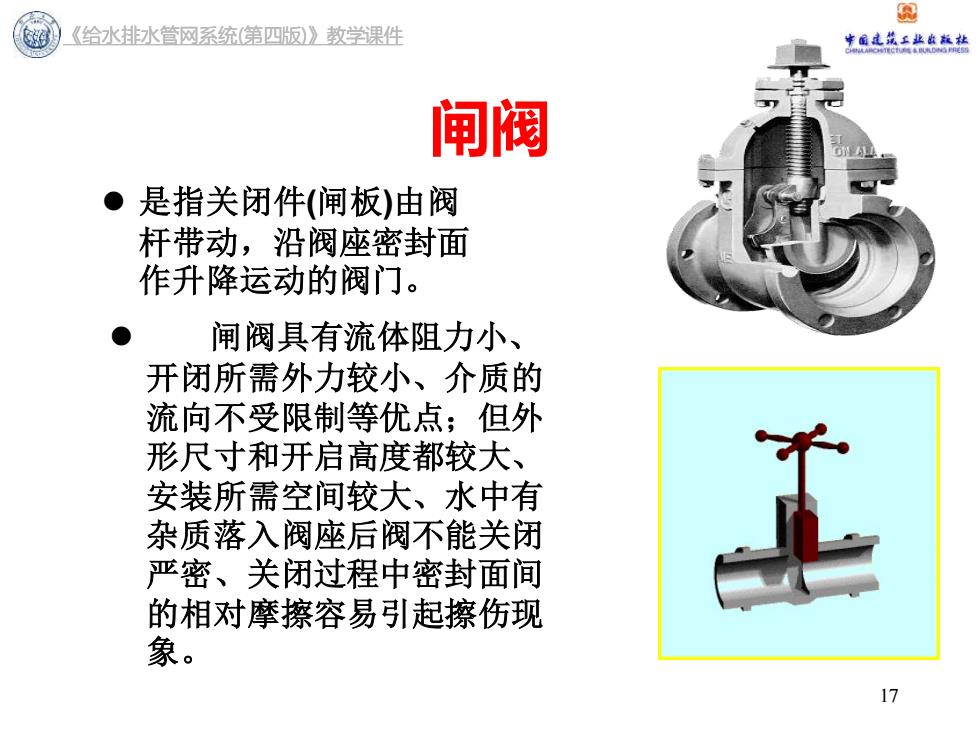

® 《给水排水管网系统（第四版）》教学课件 事底底共工业点旅秘 闸阀 ●是指关闭件（闸板）由阀 杆带动，沿阀座密封面 作升降运动的阀门。 闸阀具有流体阻力小、 开闭所需外力较小、介质的 流向不受限制等优点；但外 形尺寸和开启高度都较大、 安装所需空间较大、水中有 杂质落入阀座后阀不能关闭 严密、关闭过程中密封面间 的相对摩擦容易引起擦伤现 象
《给水排水管网系统 给水排水管网系统 (第四版 ) 》教学课件 闸阀 17 ⚫ 闸阀具有流体阻力小、 开闭所需外力较小、介质的 流向不受限制等优点；但外 形尺寸和开启高度都较大、 安装所需空间较大、水中有 杂质落入阀座后阀不能关闭 严密、关闭过程中密封面间 的相对摩擦容易引起擦伤现 象。 ⚫ 是指关闭件 (闸板 )由阀 杆带动，沿阀座密封面 作升降运动的阀门

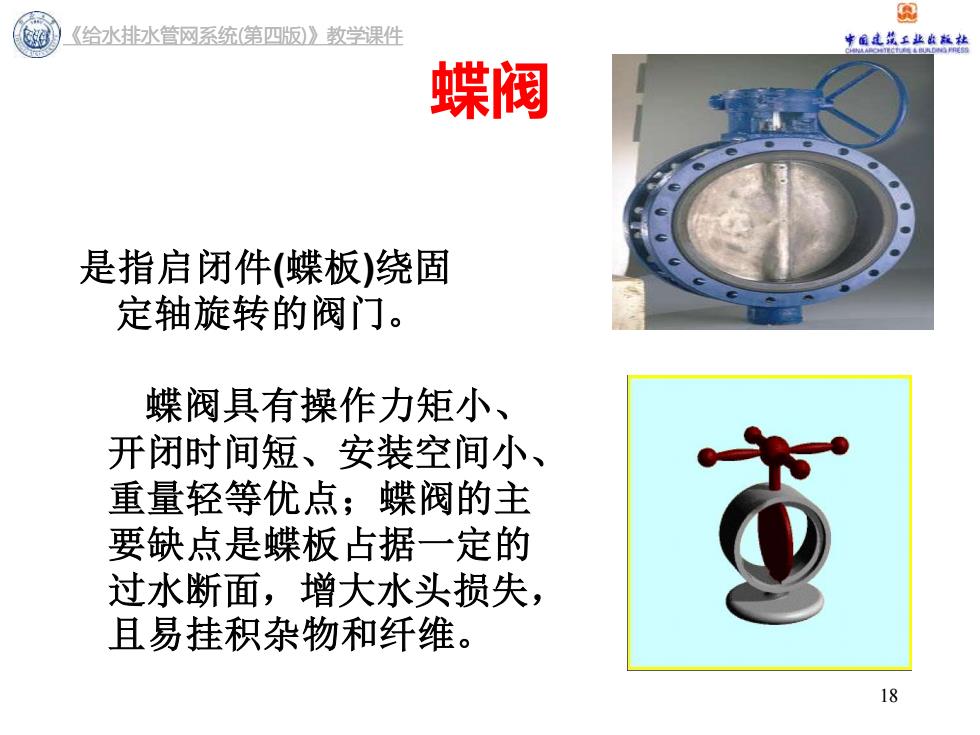

® 《给水排水管网系统第四版)》教学课件 来金建抗工业麻旅格 蝶阀 是指启闭件（蝶板）绕固 定轴旋转的阀门。 蝶阀具有操作力矩小、 开闭时间短、安装空间小、 重量轻等优点；蝶阀的主 要缺点是蝶板占据一定的 过水断面，增大水头损失， 且易挂积杂物和纤维。 18
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 蝶阀 18 是指启闭件(蝶板)绕固 定轴旋转的阀门。 蝶阀具有操作力矩小、 开闭时间短、安装空间小、 重量轻等优点；蝶阀的主 要缺点是蝶板占据一定的 过水断面，增大水头损失， 且易挂积杂物和纤维

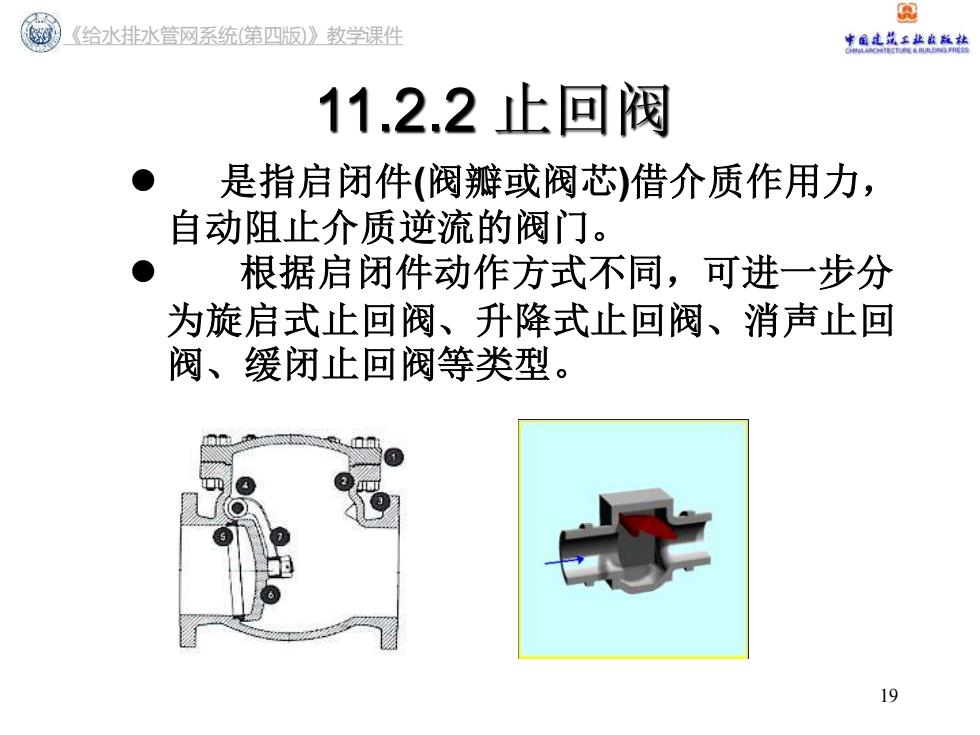

风 《给水排水管网系统第四版》教学课件 中属建统王业在旅热 11.2.2止回阀 是指启闭件（阀瓣或阀芯）借介质作用力， 自动阻止介质逆流的阀门。 根据启闭件动作方式不同，可进一步分 为旋启式止回阀、升降式止回阀、消声止回 阀、缓闭止回阀等类型
《给水排水管网系统(第四版)》教学课件 19 ⚫ 是指启闭件(阀瓣或阀芯)借介质作用力， 自动阻止介质逆流的阀门。 ⚫ 根据启闭件动作方式不同，可进一步分 为旋启式止回阀、升降式止回阀、消声止回 阀、缓闭止回阀等类型。 11.2.2 止回阀
