工程地质 与水文地质 第八章 地下建筑的工粗地喷分折 水利水电工程中的地下建筑物，一般包括：输水隧洞、导流隧 洞、地下厂房、闸门井、调压井（室）、压力管道、尾水洞等。 其中，各类地下洞室是主要的地下建筑类型。 地下洞室：是指建筑于地下岩士体中，具有一定断面形态和 尺寸，并有较大延伸长度的地下建筑。 如地下机库、地下油库、防空洞、地下电站、引水隧洞、 交通隧道以及采矿区的地下巷道等。 而洞室周围的岩体简称为围岩。实际工作中，一般认为其 是受到开挖影响，大体相当于洞室宽度或平均直径3倍距离范围 内的岩士体
地下洞室:是指建筑于地下岩土体中，具有一定断面形态和 尺寸，并有较大延伸长度的地下建筑。 如地下机库、地下油库、防空洞、地下电站、引水隧洞、 交通隧道以及采矿区的地下巷道等。 而洞室周围的岩体简称为围岩。实际工作中，一般认为其 是受到开挖影响，大体相当于洞室宽度或平均直径3倍距离范围 内的岩土体。 水利水电工程中的地下建筑物，一般包括：输水隧洞、导流隧 洞、地下厂房、闸门井、调压井（室）、压力管道、尾水洞等。 其中，各类地下洞室是主要的地下建筑类型。 第八章 地下建筑的工程地质分析
工程地质 与水文地质 第八章地下建筑的工程地质分折 第一节地下洞室选址的工程地质条件 863P.C0M 开关站 地下建筑位置的 选择，除取决于工 压力隧洞 斜井 Emenek调压井 程目的要求外，首 阀室 先要考虑区域、山 Ek压力洞室 Erik调压并 体稳定，其次为地 水库 压力 支流 Er 形、岩性、地质构 造、地下水及地应 1t000290m 力等因素的影响。 Enk引水堰 图1 Ermenek工程主要特性 **区域稳定性及山体的稳定：一般要求，建洞地区应是区域 地质构造稳定，无区域性大断裂通过，附近没有发震构造， 地震基本烈度应小于8度
地下建筑位置的 选择，除取决于工 程目的要求外，首 先要考虑区域、山 体稳定，其次为地 形、岩性、地质构 造、地下水及地应 力等因素的影响。 第一节 地下洞室选址的工程地质条件 **区域稳定性及山体的稳定:一般要求，建洞地区应是区域 地质构造稳定，无区域性大断裂通过，附近没有发震构造， 地震基本烈度应小于8度。 第八章 地下建筑的工程地质分析

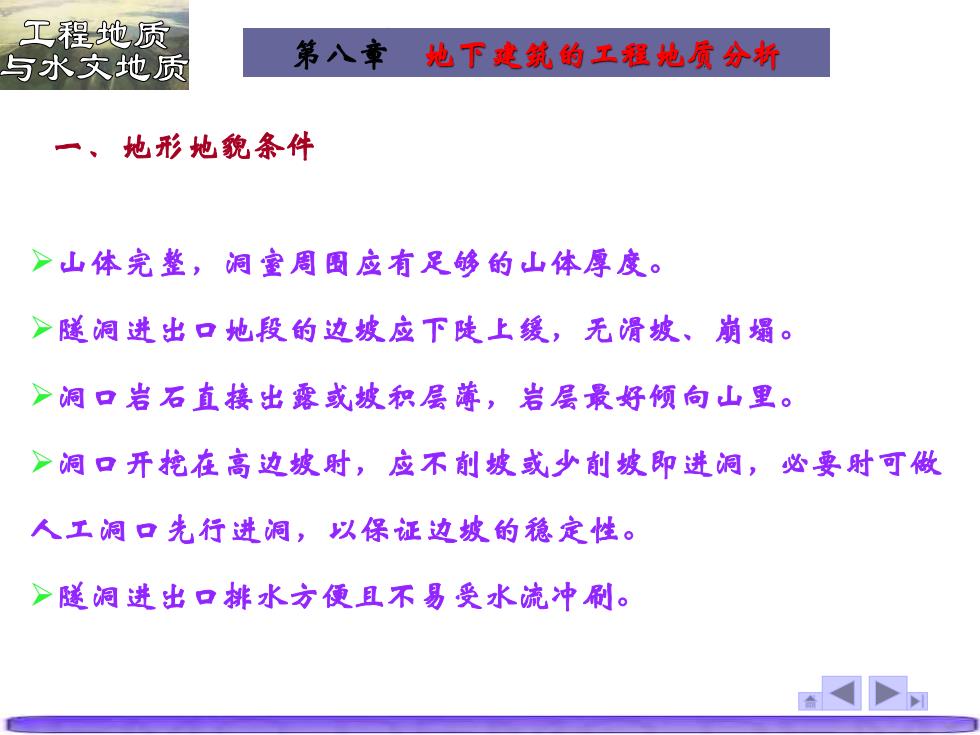

工程地质 与水文地质 第八章 地下建筑的工程地质分折 一、地形地貌条件 >山体完整，洞室周圆应有足够的山体厚度。 >隧洞进出口地段的边坡应下陡上缓，无滑坡、崩塌。 >洞口岩石直接出露或坡积层薄，岩层景好倾向山里。 >洞口开挖在高边坡时，应不削坡或少削坡即进洞，必要时可做 人工洞口先行进洞，以保证边坡的稳定性。 >隧洞进出口排水方便且不易受水流冲刷
一、地形地貌条件 ➢山体完整，洞室周围应有足够的山体厚度。 ➢隧洞进出口地段的边坡应下陡上缓，无滑坡、崩塌。 ➢洞口岩石直接出露或坡积层薄，岩层最好倾向山里。 ➢洞口开挖在高边坡时，应不削坡或少削坡即进洞，必要时可做 人工洞口先行进洞，以保证边坡的稳定性。 ➢隧洞进出口排水方便且不易受水流冲刷。 第八章 地下建筑的工程地质分析
工程地质 与水文地质 第八章地下建筑的工粗地质分折 支洞 隧 洞 支洞 支洞 支洞 竖 竖 隧洞选线利用沟谷地形示意图 明 段 隧
隧 洞 选 线 利 用 沟 谷 地 形 示 意 图 第八章 地下建筑的工程地质分析
