第9章给水排水管网优化设计 igh Total Cost Planned Work Low Level of Service High
第9章 给水排水管网优化设计
给水管网优化设计
给水管网优化设计
给水管网工程设计计算步骤 ①给水管网定线。绘制计算草图，对节点和管段顺序 编号，标明管段长度和节点地形标高； ②按最高日最高时计算比流量、沿线流量和节点流量； ③拟定各管段水流方向，分配流量； ④初步确定各管段的管径； ⑤进行管网水力计算和技术经济计算； ⑥确定水塔高度和水泵扬程； ⑦非设计工况（消防、最大转输、最不利事故）水力校 核； ⑧设计成果整理。根据管网各节点的压力和地形标高， 绘制等水压线和自由水压线图
给水管网工程设计计算步骤 ①给水管网定线。绘制计算草图，对节点和管段顺序 编号，标明管段长度和节点地形标高； ②按最高日最高时计算比流量、沿线流量和节点流量； ③拟定各管段水流方向，分配流量； ④初步确定各管段的管径； ⑤进行管网水力计算和技术经济计算； ⑥确定水塔高度和水泵扬程； ⑦非设计工况(消防、最大转输、最不利事故)水力校 核； ⑧设计成果整理。根据管网各节点的压力和地形标高， 绘制等水压线和自由水压线图

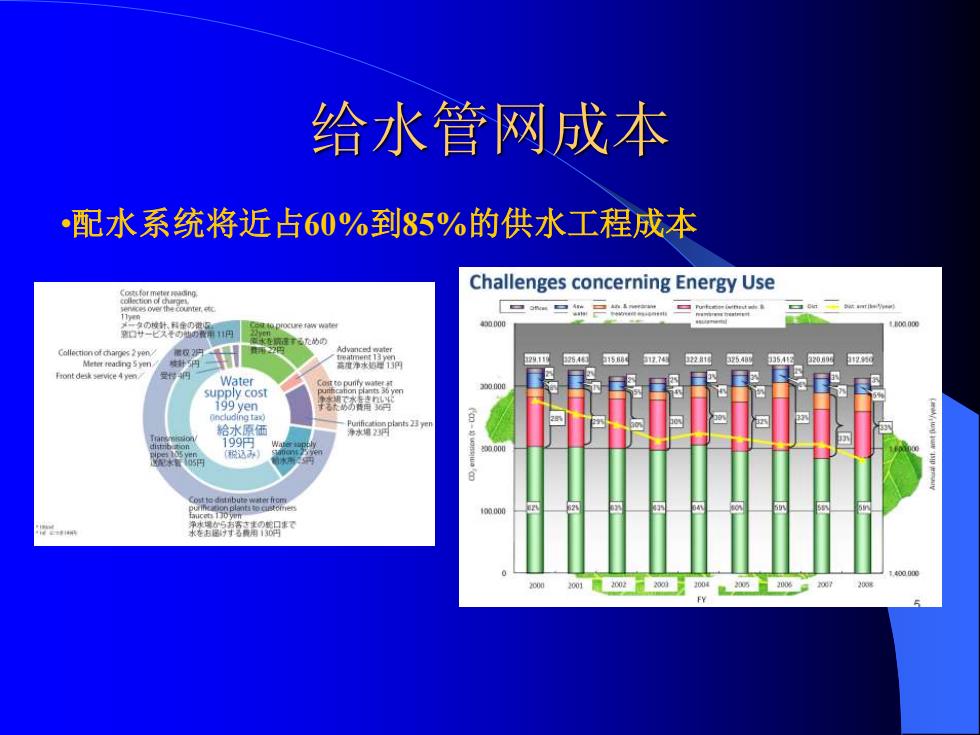

给水管网成本 配水系统将近占60%到85%的供水工程成本 Challenges concerning Energy Use 430000 Front desk seve 4 yen. Water supply cost 199 yen 哈水原 7网 天烤需风
•配水系统将近占60%到85%的供水工程成本 给水管网成本
给水管网优化设计 ○主要目标函数为满足特定约束条件下总成本最小化： 满足所有节点需水量 节点水压应在特定范围内 满足节点的流量连续性 系统内任何路径均应满足能量守恒 所有管段内的流速必须在特定范围内 管道直径应为规格标准管径 自1960年代提出给水管网的优化课题以来，已在该领域进行了大量 研究和探索； 但由于问题的复杂性以及数学工具的限制，配水系统的优化设计计 算问题耒完全解决
给水管网优化设计 ⚫ 主要目标函数为满足特定约束条件下总成本最小化： – 满足所有节点需水量 – 节点水压应在特定范围内 – 满足节点的流量连续性 – 系统内任何路径均应满足能量守恒 – 所有管段内的流速必须在特定范围内 – 管道直径应为规格标准管径 自1960年代提出给水管网的优化课题以来，已在该领域进行了大量 研究和探索； 但由于问题的复杂性以及数学工具的限制，配水系统的优化设计计 算问题仍未完全解决
