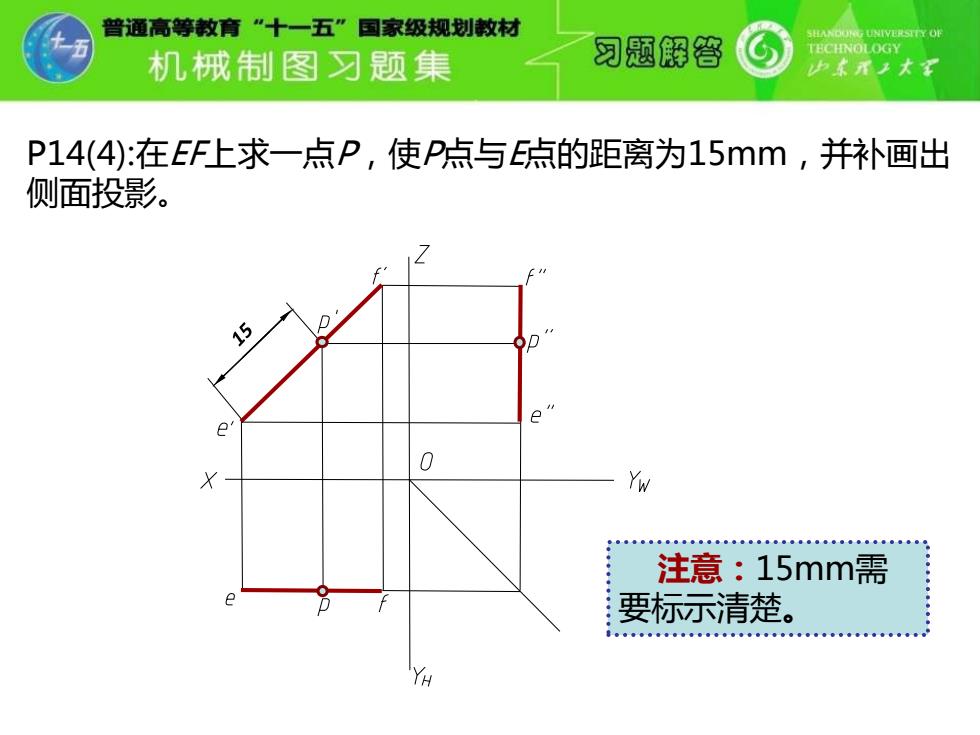

曾通高等教育“十一五”国家级规划教材 习题解答 TECHNOLOGY 机械制图习题集 P14(4):在EF上求一点P,使P点与E点的距离为15mm,并补画出 侧面投影。 e 0 Yw 注意：15mm需 要标示清楚
P14(4):在EF上求一点P，使P点与E点的距离为15mm，并补画出 侧面投影。 注意：15mm需 要标示清楚

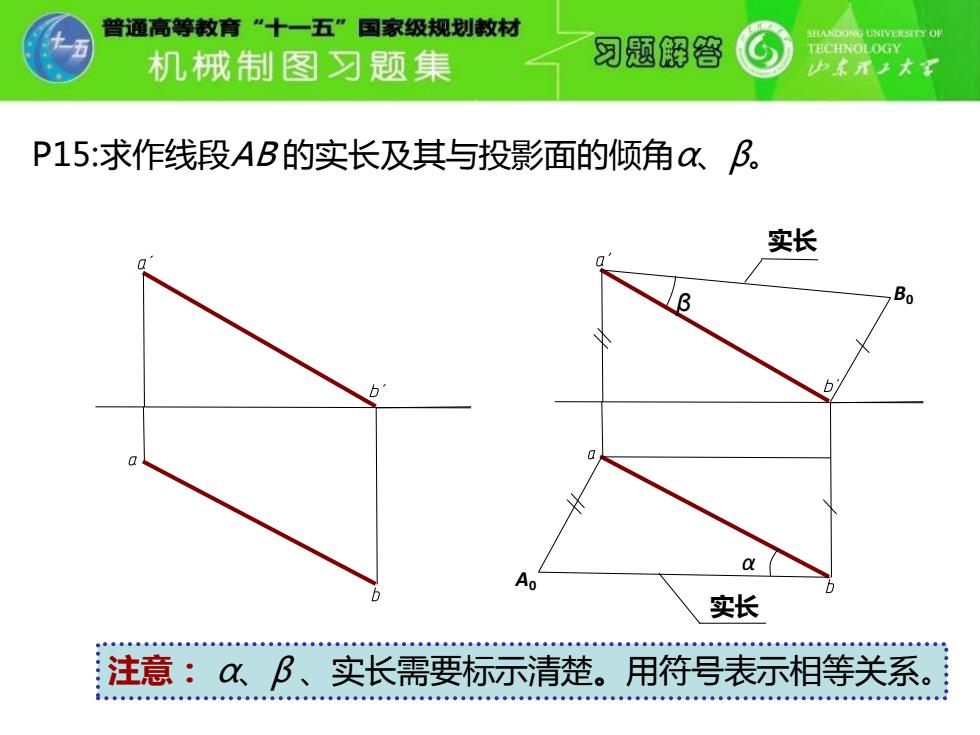

普通高等教育“十一五”国家级规划敕材 SHANDONG UNIVERSTTY OF 机械制图习题集 习烟解管 TECHNOLOGY P15:求作线段AB的实长及其与投影面的倾角αB。 实长 B 实长 注意：α阝、实长需要标示清楚。用符号表示相等关系。 044◆◆04400400000◆00040000000◆0000004040004400400000040◆000◆4004●00◆●◆00◆0●0●00.00◆00,4.0。●。44●◆0
P15:求作线段AB 的实长及其与投影面的倾角α、β。 α β B0 A0 实长 实长 注意： α、β 、实长需要标示清楚。用符号表示相等关系

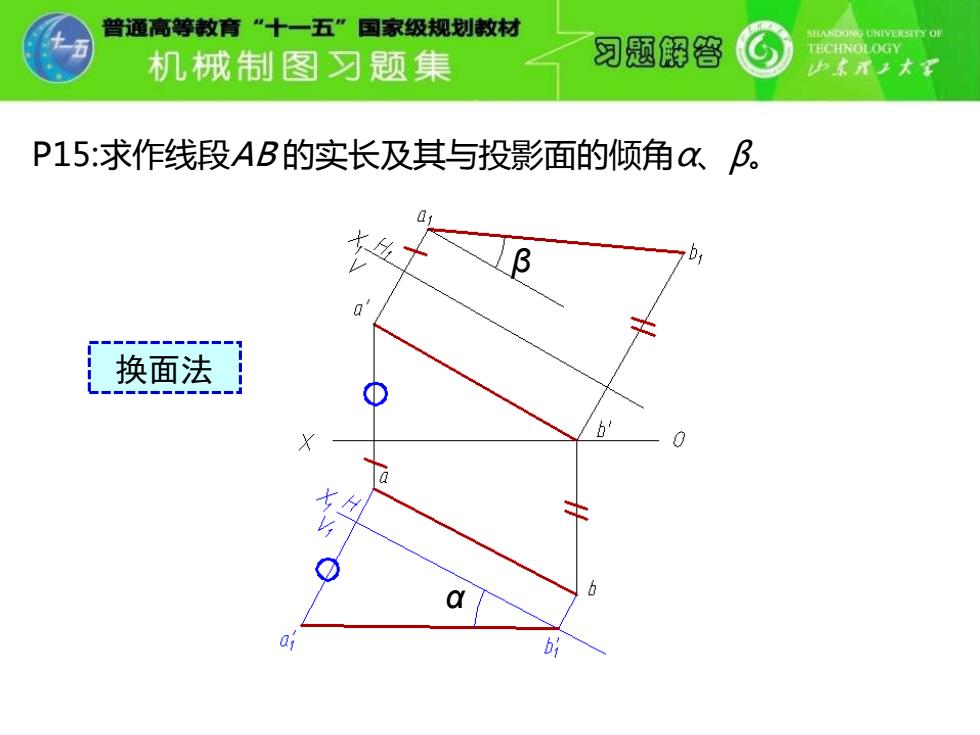

曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSTTY OF 机械制图习题集 习题解答 P15:求作线段AB的实长及其与投影面的倾角αB。 0 换面法 0
P15:求作线段AB 的实长及其与投影面的倾角α、β。 β α 换面法
普通高等教育“十一五”国家级规划敕材 SHANDONG UNIVERSTTY OF 习题假答 TECHNOLOGY 机械制图习题集 P16(1):判别两直线的相对位置（平行，相交，交叉）。 d d b 平行 交叉 相交 交又垂直 交叉
P16(1)：判别两直线的相对位置（平行，相交，交叉）
