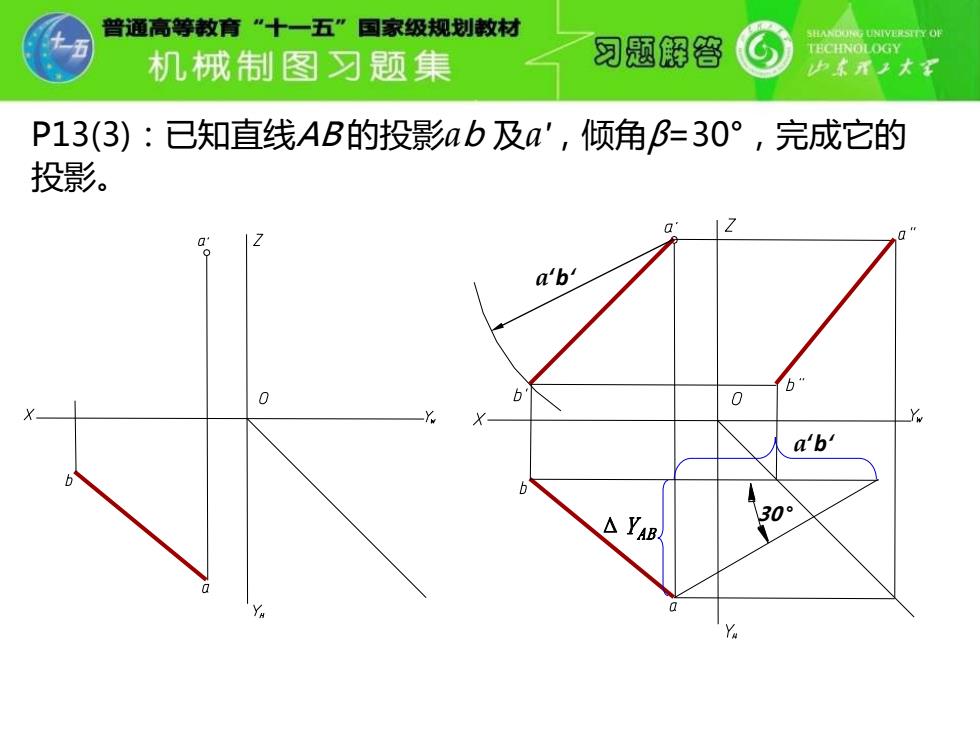

普通高等教育“十一五”国家级规划敕材 SHANDONG UNIVERSTTY OF 习题假答 TECHNOLOGY 机械制图习题集 P13(3):已知直线AB的投影和b及a',倾角B=30°，完成它的 投影。 ab b b 0 Y a'b' b 30°
P13(3)：已知直线AB 的投影ab 及a'，倾角β=30°，完成它的 投影。 30 ° ΔYAB a‘b‘ a‘b‘

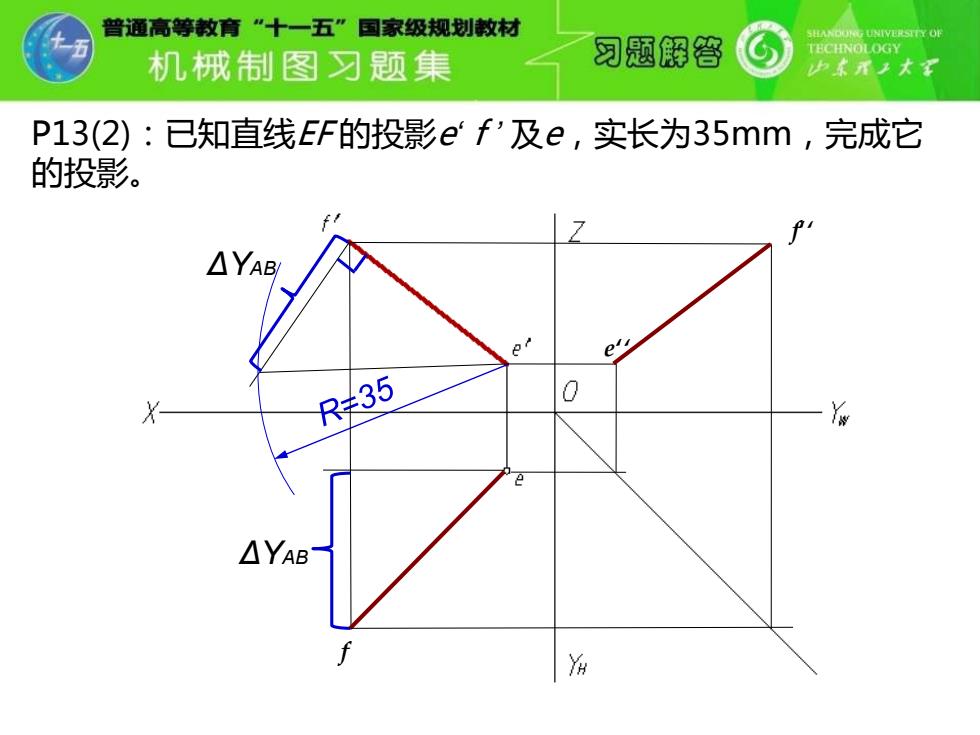

曾通高等教育“十一五”国家级规划教材 习题解答 TECHNOLOGY 机械制图习题集 P13(2):已知直线F的投影ef及e,实长为35mm,完成它 的投影。 P △YAB R35 △YAB a
P13(2)：已知直线EF 的投影e‘ f ’ 及e，实长为35mm，完成它 的投影。 ΔYAB ΔYAB e‘‘ f‘‘ f

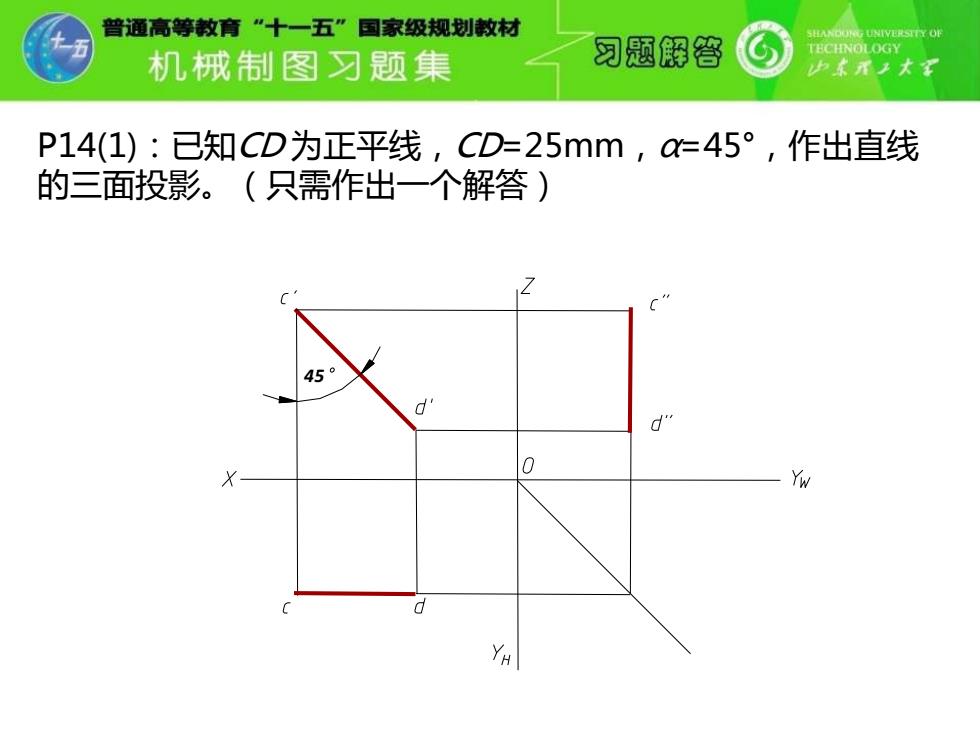

普通高等教育“十一五”国家级规划敕材 SHANDONG UNIVERSTTY OF 习烟解答 TECHNOLOGY 机械制图习题集 P14(1):已知CD为正平线，CD=25mm,a=45°，作出直线 的三面投影。（只需作出一个解答) 45° 0 w d YHI
P14(1)：已知CD 为正平线，CD=25mm，α=45° ，作出直线 的三面投影。（只需作出一个解答） 45

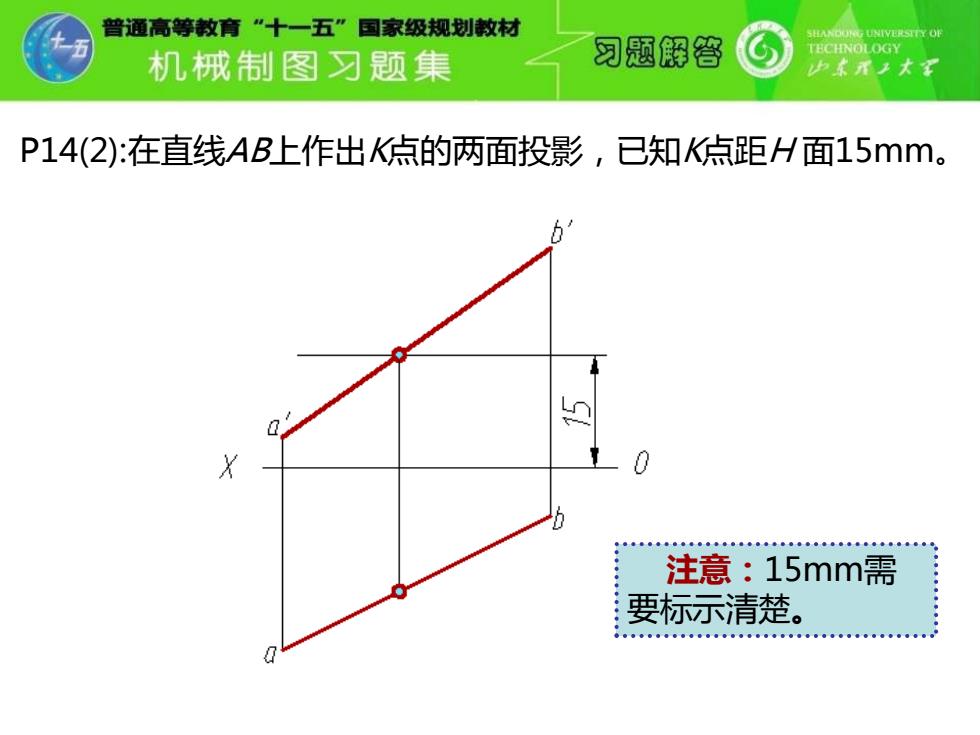

曾通高等教育“十一五”国家级规划教材 习题解答 TECHNOLOGY 机械制图习题集 少本开大军 P14(2):在直线AB上作出K点的两面投影，已知K点距H面15mm。 注意：15mm需 要标示清楚
P14(2):在直线AB上作出K点的两面投影，已知K点距H 面15mm。 注意：15mm需 要标示清楚
普通高等教育“十一五”国家级规划敕材 SHANDONG UNIVERSTTY OF 机械制图习题集 习烟解管 P14(3):点在直线CD上，已知k,求作k'。 d X 注意比例关系
P14(3):K点在直线CD上，已知k，求作k’。 注意比例关系
