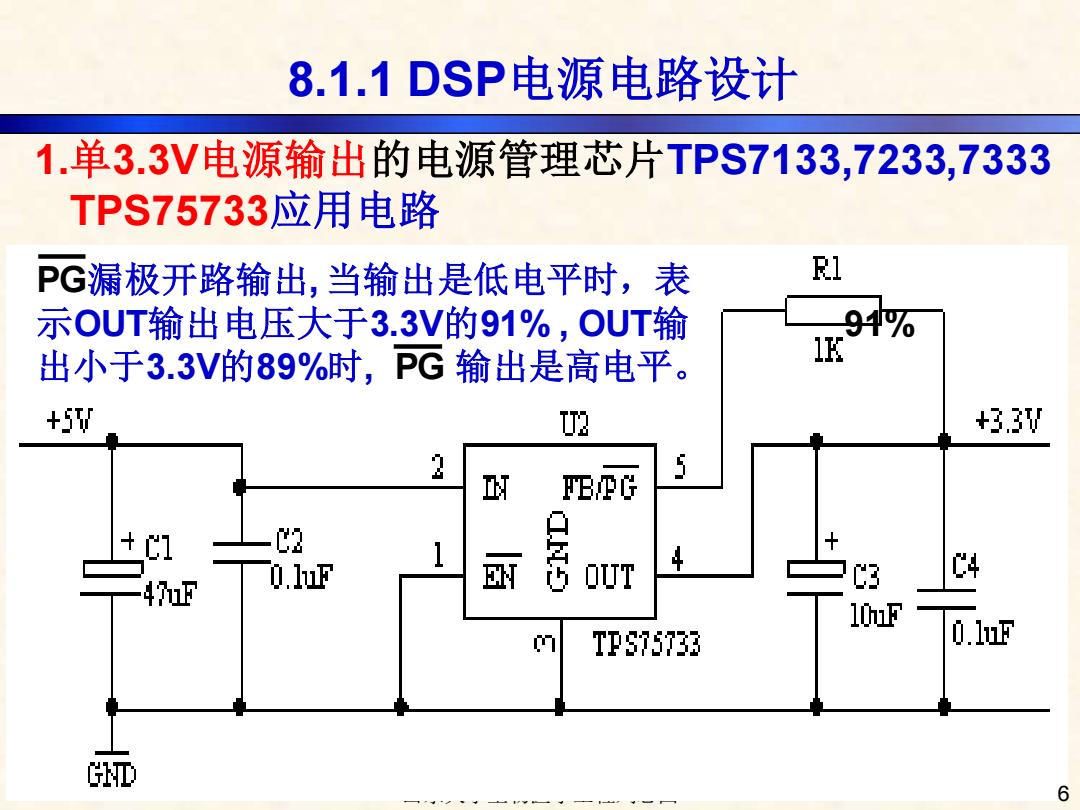

8.1.1DSP电源电路设计 1.单3.3V电源输出的电源管理芯片TPS7133,7233,7333 TPS75733应用电路 PG漏极开路输出，当输出是低电平时，表 Rl 示OUT输出电压大于3.3V的91%，OUT输 9% 出小于3.3V的89%时，PG输出是高电平。 1K +5W g +3.3W 2 时 EP的 1 47 0.1mF 丽 OUT C3 10uF TP575733 0.1nF T 6
山东大学生物医学工程刘忠国 8.1.1 DSP电源电路设计 1.单3.3V电源输出的电源管理芯片TPS7133,7233,7333 TPS75733应用电路 6 PG漏极开路输出, 当输出是低电平时，表 示OUT输出电压大于3.3V的91% , OUT输 出小于3.3V的89%时, PG 输出是高电平。 91%
8.1.1DSP电源电路设计 1.单3.3V电源输出的电源管理芯片TPS75733 ·TPS75733有两种封装形式（5针的T0-220封装和 T0-263表面贴封装)，如图8.2所示 TO-220(KC)PACKAGE T0-263(KTT）PACKAGE (TOP VIEW) (TOP VIEW) EN 家三9 IN 2 3 4 GND 3 5 OUTPUT 4 G 5 山东大学生物医学工程刘忠国 7
8.1.1 DSP电源电路设计 1. 单3.3V电源输出的电源管理芯片TPS75733 • TPS75733有两种封装形式（5针的TO–220封装 和 TO–263表面贴封装），如图8.2所示 山东大学生物医学工程刘忠国 7

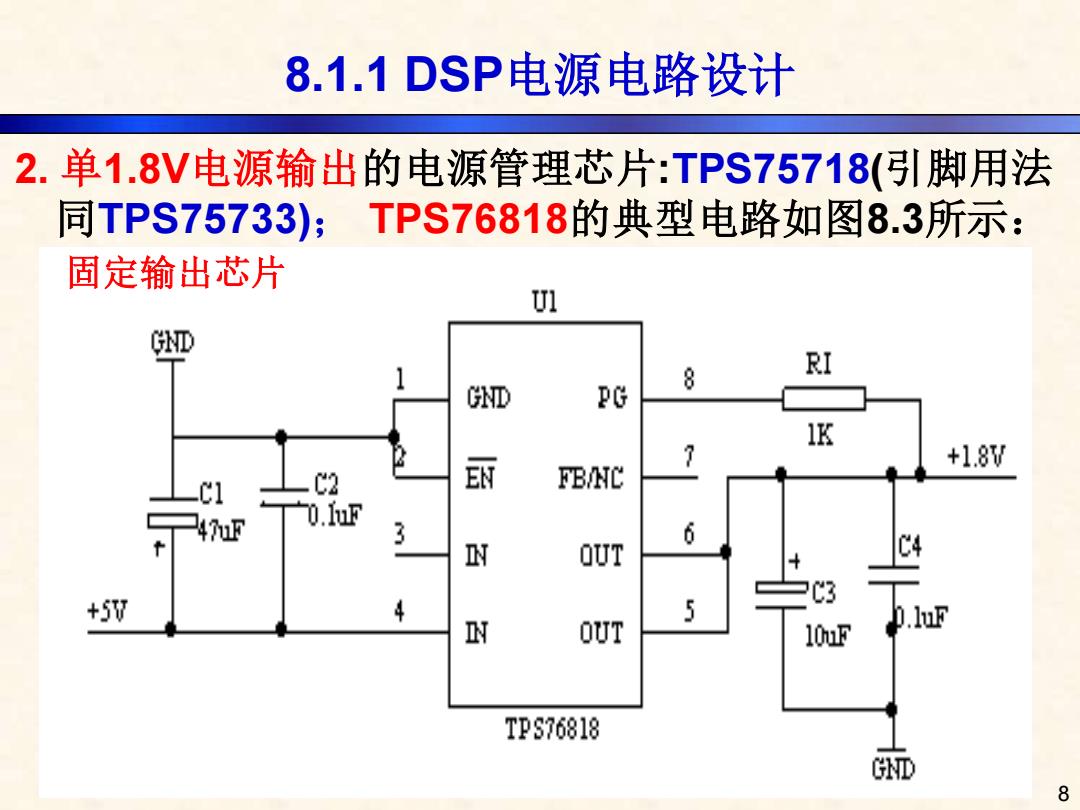

8.1.1DSP电源电路设计 2.单1.8V电源输出的电源管理芯片：TPS75718(引脚用法 同TPS75733)；TPS76818的典型电路如图8.3所示： 固定输出芯片 GND 8 RI GND PG IK 丽 +1.8W C2 FBANC 47uF 6 N OUT +5W 5 N out 10uF D.luF TPS76818 GND 8
8.1.1 DSP电源电路设计 2. 单1.8V电源输出的电源管理芯片:TPS75718(引脚用法 同TPS75733)； 8 TPS76818的典型电路如图8.3所示： 固定输出芯片

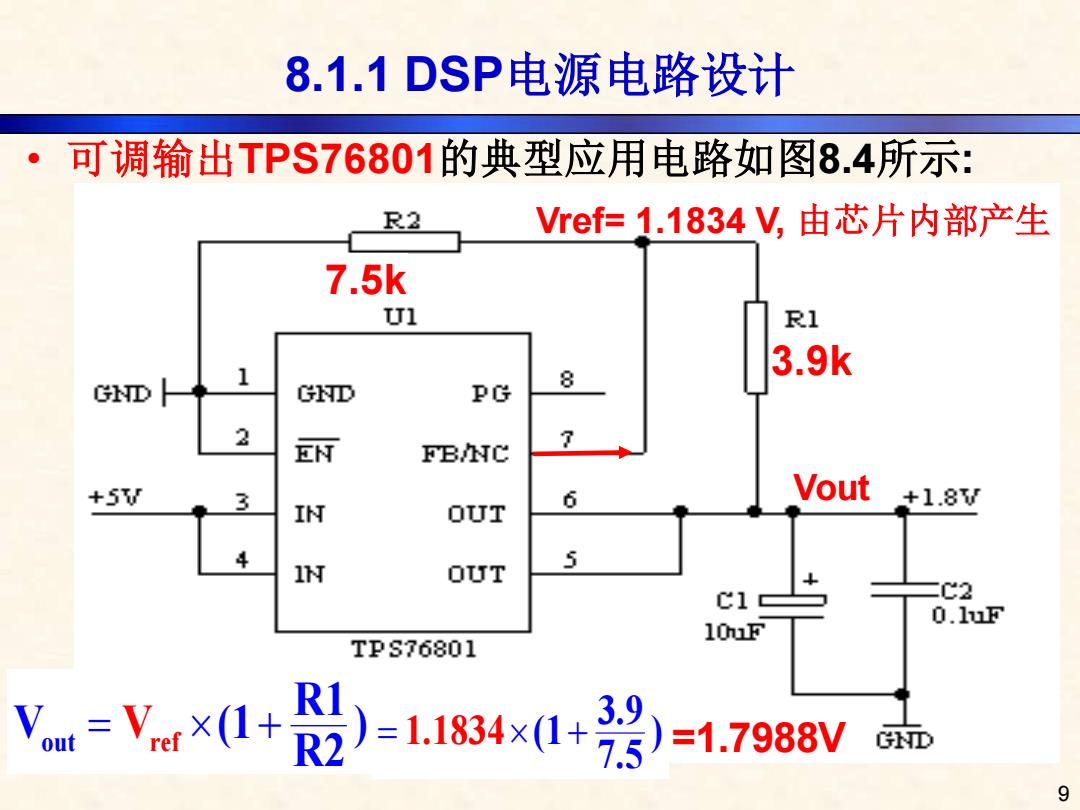

8.1.1DSP电源电路设计 ·可调输出TPS76801的典型应用电路如图8.4所示： R2 Vref=1.1834V,由芯片内部产生 7.5k U1 Rl 3.9k 8 GND T PG 2 EN FB/NC +5W 3 Vout +1.8w IN OUT IN 5 OUT 二C2 0.1nF 10uF TPS76801 1 Vm=V.×(1+R =1.1834x1+3 .5 )=1.7988V 9
8.1.1 DSP电源电路设计 out ref R1 V (1 ) 2 V R = + Vref= 1.1834 V, 由芯片内部产生 • 可调输出TPS76801的典型应用电路如图8.4所示: 9 =1.7988V 7.5k 3.9k Vout = + 3.9 1.1834 (1 ) 7.5
8.1.1DSP电源电路设计 TPS76801TPS76818有两种封装形式(8-Pin SOIC封装和20-Pin TSSOP封装)，如图8.5所示 PWP PACKAGE TOP VIEW) TSSOP GND/HSINK[ 1 20 GND:HSINK GND/HSINK 2 19h GND:HSINK SOIC GND 3 181 NC D PACKAGE 4 17 NC (TOP VIEW) 5 150 PG IN 0 6 15 FB/NC GND 1 8 PG IN 7 140 OUT EN 2 7 FB/NC NC 8 1300UT IN O 3 6 OUT GND/HSINK 9 12 GND/HSINK IN 4 5 OUT GND/HSINK 10 11 GND/HSINK NC-No internal connection 11
SOIC ：Small Outline Integrated Circuit Package， 小外形集成电路封装 TSSOP就是Thin Shrink Small Outline Package的 缩写，（薄的缩小型SOP） 8.1.1 DSP电源电路设计 • TPS76801/TPS76818有两种封装形式（8-Pin SOIC 封装和20-Pin TSSOP封装），如图8.5所示 11 SOIC TSSOP
