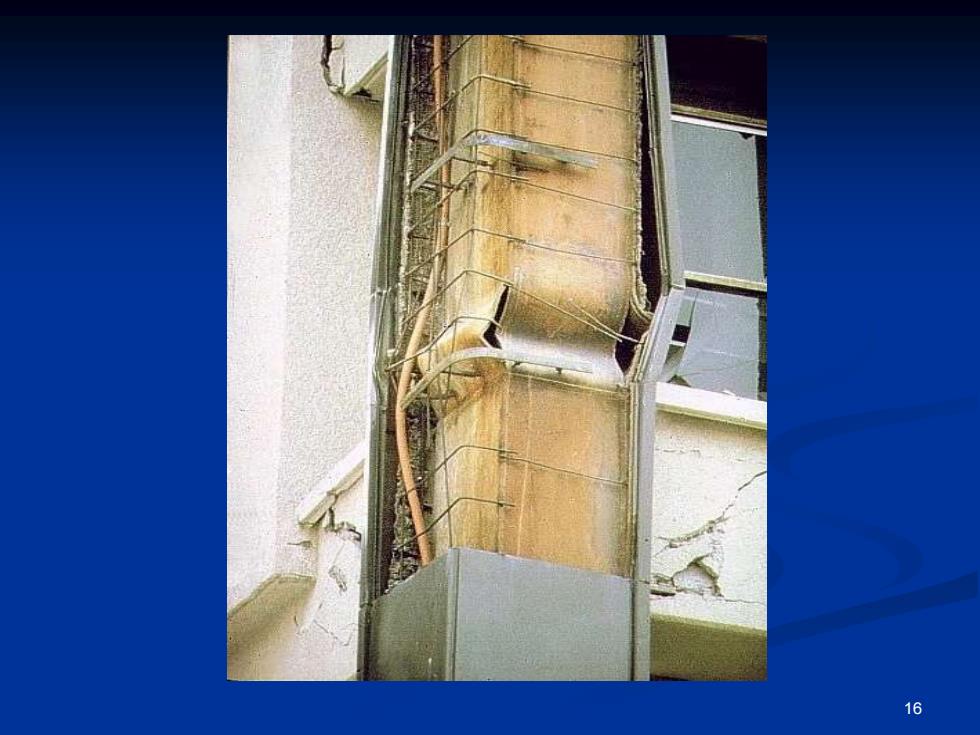

16
16

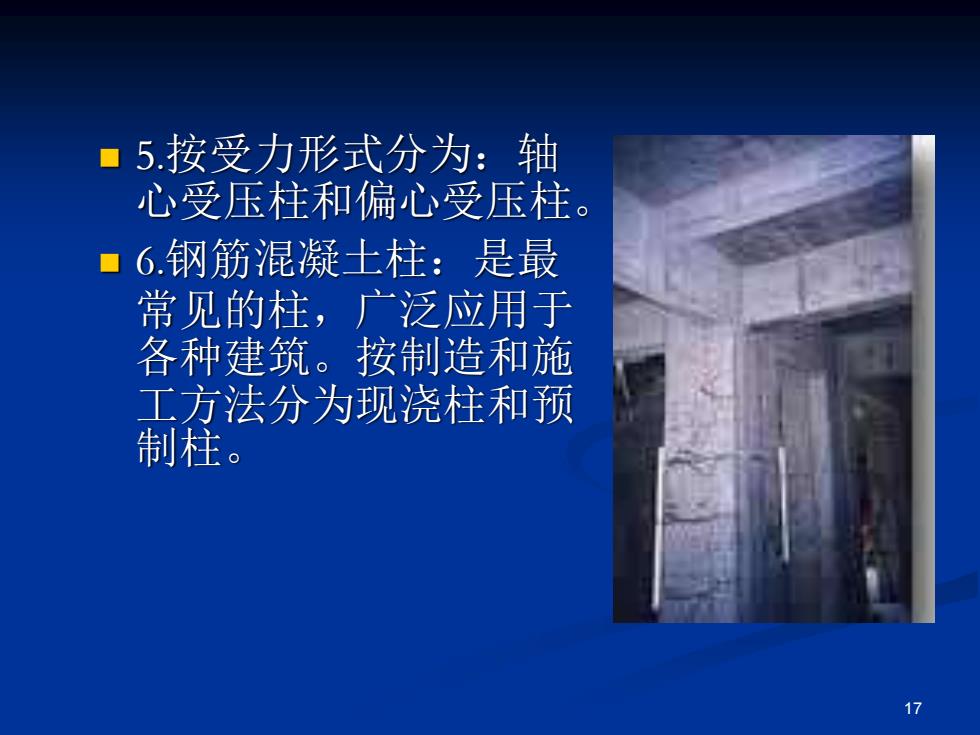

5.按受力形式分为：轴 心受压柱和偏心受压柱。 6钢筋混凝土柱：是最 常见的柱，广泛应用于 各种建筑。按制造和施 工方法分为现浇柱和预 制柱。 17
17 ◼ 5.按受力形式分为：轴 心受压柱和偏心受压柱。 ◼ 6.钢筋混凝土柱：是最 常见的柱，广泛应用于 各种建筑。按制造和施 工方法分为现浇柱和预 制柱

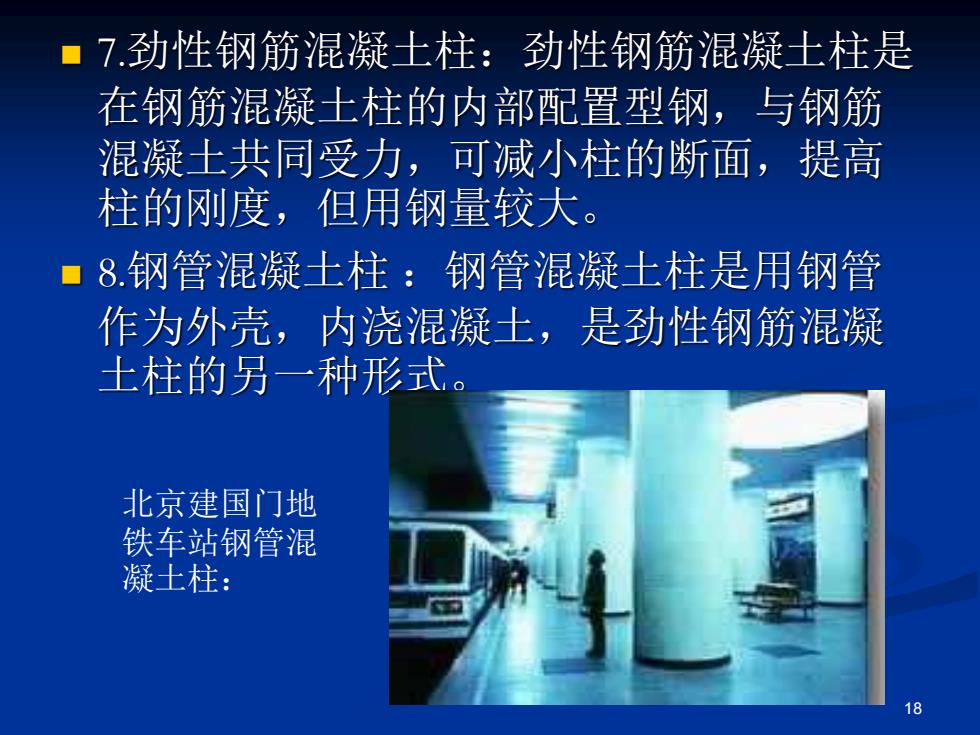

■7劲性钢筋混凝土柱：劲性钢筋混凝土柱是 在钢筋混凝土柱的内部配置型钢，与钢筋 混凝土共同受力，可减小柱的断面，提高 柱的刚度，但用钢量较大。 ■ 8钢管混凝土柱：钢管混凝土柱是用钢管 作为外壳，内浇混凝士，是劲性钢筋混凝 土柱的另一种形式。 北京建国门地 铁车站钢管混 凝士柱： 18
18 ◼ 7.劲性钢筋混凝土柱：劲性钢筋混凝土柱是 在钢筋混凝土柱的内部配置型钢，与钢筋 混凝土共同受力，可减小柱的断面，提高 柱的刚度，但用钢量较大。 ◼ 8.钢管混凝土柱 ：钢管混凝土柱是用钢管 作为外壳，内浇混凝土，是劲性钢筋混凝 土柱的另一种形式。 北京建国门地 铁车站钢管混 凝土柱：
■拱 拱为曲线结构，主要承受轴向压力，与梁的 最大区别在于拱在竖直荷载作用下产生水 平反力。由于这个力的存在使拱的弯矩要 比跨度、荷载相同的梁的弯矩小得多，并 主要是承受压力。使得拱截面上的应力分 布比较均匀，更能发挥材料的作用，并可 利用抗拉性能较差而抗压较强的材料，如 砖、石、混凝土等来建造，这是拱的主要 优点。拱结构广泛应用于桥梁工程，建筑 工程中应用较少，其典型应用为砖混结构 中的砖砌门窗圆形过梁，亦有拱形的大跨 度结构。 0
19 ◼ 拱 拱为曲线结构，主要承受轴向压力，与梁的 最大区别在于拱在竖直荷载作用下产生水 平反力。由于这个力的存在使拱的弯矩要 比跨度、荷载相同的梁的弯矩小得多，并 主要是承受压力。使得拱截面上的应力分 布比较均匀，更能发挥材料的作用，并可 利用抗拉性能较差而抗压较强的材料，如 砖、石、混凝土等来建造，这是拱的主要 优点。拱结构广泛应用于桥梁工程，建筑 工程中应用较少，其典型应用为砖混结构 中的砖砌门窗圆形过梁，亦有拱形的大跨 度结构

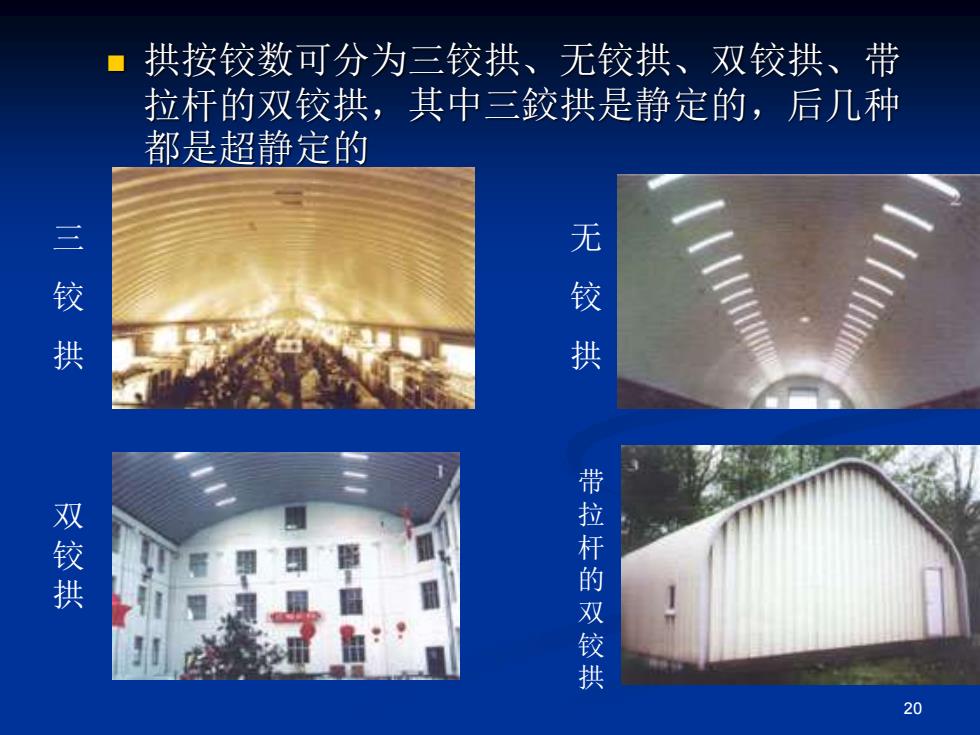

拱按铰数可分为三铰拱、无铰拱、双铰拱、带 拉杆的双铰拱，其中三鉸拱是静定的，后几种 都是超静定的 三较拱 无较拱 双铰拱 带拉杆的双较拱 20
20 ◼ 拱按铰数可分为三铰拱、无铰拱、双铰拱、带 拉杆的双铰拱，其中三鉸拱是静定的，后几种 都是超静定的 三 铰 拱 无 铰 拱 带 拉 杆 的 双 铰 拱 双 铰 拱
