■ 3.按梁的常见支承方式可分为：简支梁， 悬臂梁，一端简支另一端固定梁，两端固 定梁，连续梁 简支梁： 悬臂梁： 11
11 ◼ 3.按梁的常见支承方式可分为： 简支梁 ， 悬臂梁 , 一端简支另一端固定梁，两端固 定梁 , 连续梁 简支梁： 悬臂梁 ：
一端简 支一端 固定梁： 两端固 定梁： 连续梁： 12
12 一端简 支一端 固定梁： 两端固 定梁： 连续梁：
■4按在结构中的位置分：主梁、次梁、连梁、 圈梁、过梁等 次梁一般直接承受板传来的荷载，再将板 传来的荷载传递给主梁。主梁除承受板直 接传来的荷载外，还承受次梁传来的荷载。 连梁主要用于连接两榀框架，使其成为一 个整体。圈梁一般用于砖混结构，将整个 建筑围成一体，增强结构的抗震性能。过 梁一般用于门窗洞口的上部，用以承受洞 口上部结构的荷载。 13
13 ◼ 4.按在结构中的位置分：主梁、次梁、连梁、 圈梁、过梁等 ◼ 次梁一般直接承受板传来的荷载，再将板 传来的荷载传递给主梁。主梁除承受板直 接传来的荷载外，还承受次梁传来的荷载。 连梁主要用于连接两榀框架，使其成为一 个整体。圈梁一般用于砖混结构，将整个 建筑围成一体，增强结构的抗震性能。过 梁一般用于门窗洞口的上部，用以承受洞 口上部结构的荷载

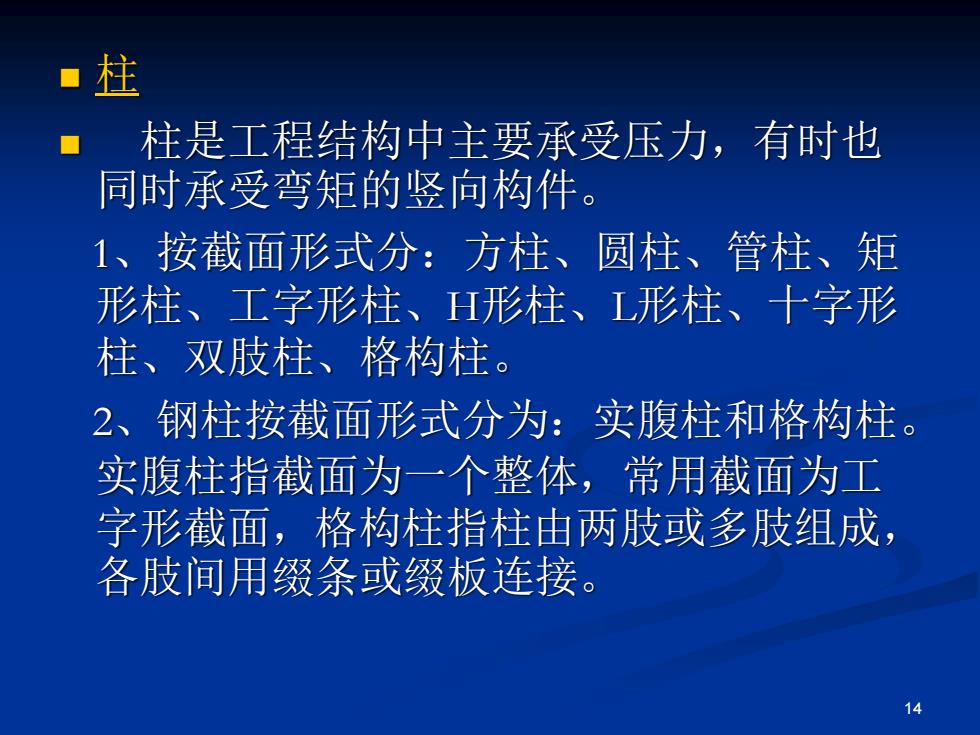

柱 柱是工程结构中主要承受压力，有时也 同时承受弯矩的竖向构件。 1、按截面形式分：方柱、圆柱、管柱、矩 形柱、工字形柱、H形柱、L形柱、十字形 柱、双肢柱、格构柱。 2、钢柱按截面形式分为：实腹柱和格构柱。 实腹柱指截面为一个整体，常用截面为工 字形截面，格构柱指柱由两肢或多肢组成， 各肢间用缀条或缀板连接。 14
14 ◼ 柱 ◼ 柱是工程结构中主要承受压力，有时也 同时承受弯矩的竖向构件。 1、按截面形式分：方柱、圆柱、管柱、矩 形柱、工字形柱、H形柱、L形柱、十字形 柱、双肢柱、格构柱。 2、钢柱按截面形式分为：实腹柱和格构柱。 实腹柱指截面为一个整体，常用截面为工 字形截面，格构柱指柱由两肢或多肢组成， 各肢间用缀条或缀板连接
ǜ工工0A, 格构柱截面 ■3.按所用材料分：石柱、砖柱、砌块柱、木 柱、钢柱、钢筋混凝土柱、劲性钢筋混凝 土柱、钢管混凝土柱和各种组合柱； ■4.按柱的破坏形式或长细比可分为：短柱 长柱及中长柱。 15
15 ◼ 3.按所用材料分：石柱、砖柱、砌块柱、木 柱、钢柱、钢筋混凝土柱、劲性钢筋混凝 土柱、钢管混凝土柱和各种组合柱； ◼ 4.按柱的破坏形式或长细比可分为：短柱、 长柱及中长柱。 格构柱截面
