8.5 桩的水平承载力 与位移
8.5 桩的水平承载力 与位移
土木工程中的桩基大多以承受竖向荷载为主，但在风荷 载、地震荷载、机械振动荷载或土压力、水压力等作用下， 也将承受一定的水平荷载，尤其是桥梁工程中的桩基，除了 满足桩基的竖向承载力要求外，还必须对桩基的水平承载力 进行验算。 桩的水平承载力是指与桩轴方向垂直的承载力。作用在 桩基上的水平荷载有长期作用的水平荷载和反复作用的水平 荷载（如风荷载）。以承受水平荷载为主的桩基，可考虑采 用斜桩。即使采用斜桩更有利，但常受施工条件的限制而难 以实现，不得不采用竖直桩
土木工程中的桩基大多以承受竖向荷载为主，但在风荷 载、地震荷载、机械振动荷载或土压力、水压力等作用下， 也将承受一定的水平荷载，尤其是桥梁工程中的桩基，除了 满足桩基的竖向承载力要求外，还必须对桩基的水平承载力 进行验算。 桩的水平承载力是指与桩轴方向垂直的承载力。作用在 桩基上的水平荷载有长期作用的水平荷载和反复作用的水平 荷载（如风荷载）。以承受水平荷载为主的桩基，可考虑采 用斜桩。即使采用斜桩更有利，但常受施工条件的限制而难 以实现，不得不采用竖直桩

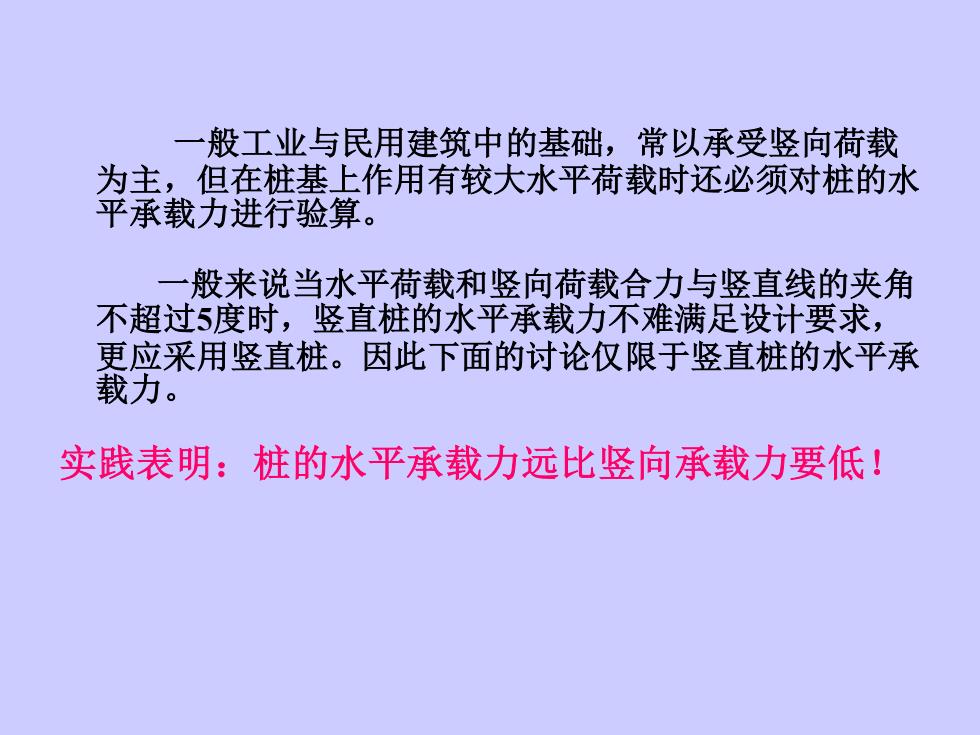

一 般工业与民用建筑中的基础，常以承受竖向荷载 为主，但在桩基上作用有较大水平荷载时还必须对桩的水 平承载力进行验算。 一般来说当水平荷载和竖向荷载合力与竖直线的夹角 不超过5度时，竖直桩的水平承载力不难满足设计要求， 更应采用竖直桩。因此下面的讨论仅限于竖直桩的水平承 载力。 实践表明：桩的水平承载力远比竖向承载力要低！
一般工业与民用建筑中的基础，常以承受竖向荷载 为主，但在桩基上作用有较大水平荷载时还必须对桩的水 平承载力进行验算。 一般来说当水平荷载和竖向荷载合力与竖直线的夹角 不超过5度时，竖直桩的水平承载力不难满足设计要求， 更应采用竖直桩。因此下面的讨论仅限于竖直桩的水平承 载力。 实践表明：桩的水平承载力远比竖向承载力要低！

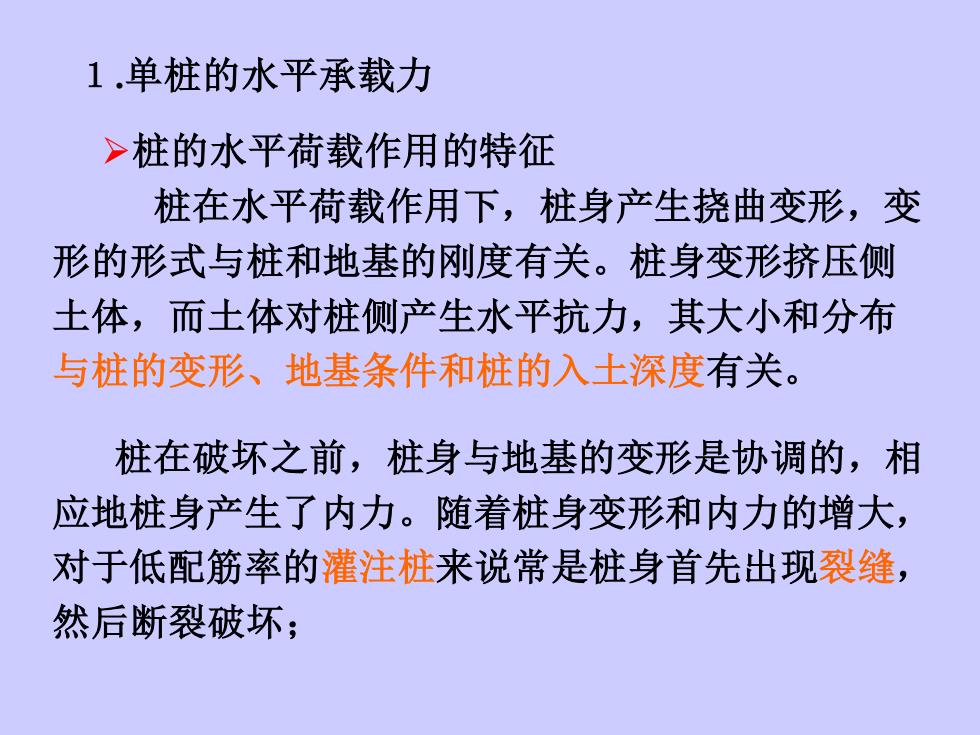

1.单桩的水平承载力 >桩的水平荷载作用的特征 桩在水平荷载作用下，桩身产生挠曲变形，变 形的形式与桩和地基的刚度有关。桩身变形挤压侧 土体，而土体对桩侧产生水平抗力，其大小和分布 与桩的变形、地基条件和桩的入士深度有关。 桩在破坏之前，桩身与地基的变形是协调的，相 应地桩身产生了内力。随着桩身变形和内力的增大， 对于低配筋率的灌注桩来说常是桩身首先出现裂缝， 然后断裂破坏；
１.单桩的水平承载力 ➢桩的水平荷载作用的特征 桩在水平荷载作用下，桩身产生挠曲变形，变 形的形式与桩和地基的刚度有关。桩身变形挤压侧 土体，而土体对桩侧产生水平抗力，其大小和分布 与桩的变形、地基条件和桩的入土深度有关。 桩在破坏之前，桩身与地基的变形是协调的，相 应地桩身产生了内力。随着桩身变形和内力的增大， 对于低配筋率的灌注桩来说常是桩身首先出现裂缝， 然后断裂破坏；
对于抗弯性能好的钢筋混凝土预制桩，桩身虽然 未断裂，但桩侧土体已明显开裂和隆起，桩的水平位 移一般已超过建筑物的允许值，也应认为已破坏。 影响桩水平承载力的因素 影响桩水平承载力的因素较多，主要有以下几种： ①桩的截面尺寸和材料强度 桩的截面尺寸越大，材料强度越高，桩的抗弯刚 度越大；反之，桩的抗弯刚度就小。对于抗弯刚度较 大的桩，在水平位移较大时仍不折断，但已超过建筑 物的允许位移值。所以，桩的水平承载力常常不是由 桩的强度确定，而是由桩的允许水平位移值控制
对于抗弯性能好的钢筋混凝土预制桩，桩身虽然 未断裂，但桩侧土体已明显开裂和隆起，桩的水平位 移一般已超过建筑物的允许值，也应认为已破坏。 影响桩水平承载力的因素 影响桩水平承载力的因素较多，主要有以下几种： ①桩的截面尺寸和材料强度 桩的截面尺寸越大，材料强度越高，桩的抗弯刚 度越大；反之，桩的抗弯刚度就小。对于抗弯刚度较 大的桩，在水平位移较大时仍不折断，但已超过建筑 物的允许位移值。所以，桩的水平承载力常常不是由 桩的强度确定，而是由桩的允许水平位移值控制
