曾通高等教育“十一五”国家级规划敏材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承子木到 7.5.1表面结构 表面结构标注示例 表 R26.3 Ra1.6 010t0.1 表面结构要求 a0.1 02AB 可标注在形位公 差框格的上方。 Ra3.2 Rz1.6 Ra6.3 圆柱和棱柱表面的表面 结构要求只标注一次。如 果每个棱柱表面有不同的 表面结构要求，则应分别 单独标注。 Ra3.2
表面结构要求 可标注在形位公 差框格的上方。 7.5.1 表面结构 表面结构标注示例 圆柱和棱柱表面的表面 结构要求只标注一次。如 果每个棱柱表面有不同的 表面结构要求，则应分别 单独标注
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承之术军 7.5.1表面结构 是盖■层通aaaa■■■■a■■■■■■盖 表面结构标注示例 Rz6.3 如果在工件 R21.6 的多数（包括 全部)表面有 相同的表面结 构要求，则其 表面结构要求 可统一标注在 Rz6.3 图样的标题栏 附近。 Rz1.6 Ra3.2 R1.6 Rz6.3
如果在工件 的多数（包括 全部）表面有 相同的表面结 构要求,则其 表面结构要求 可统一标注在 图样的标题栏 附近。 7.5.1 表面结构 表面结构标注示例

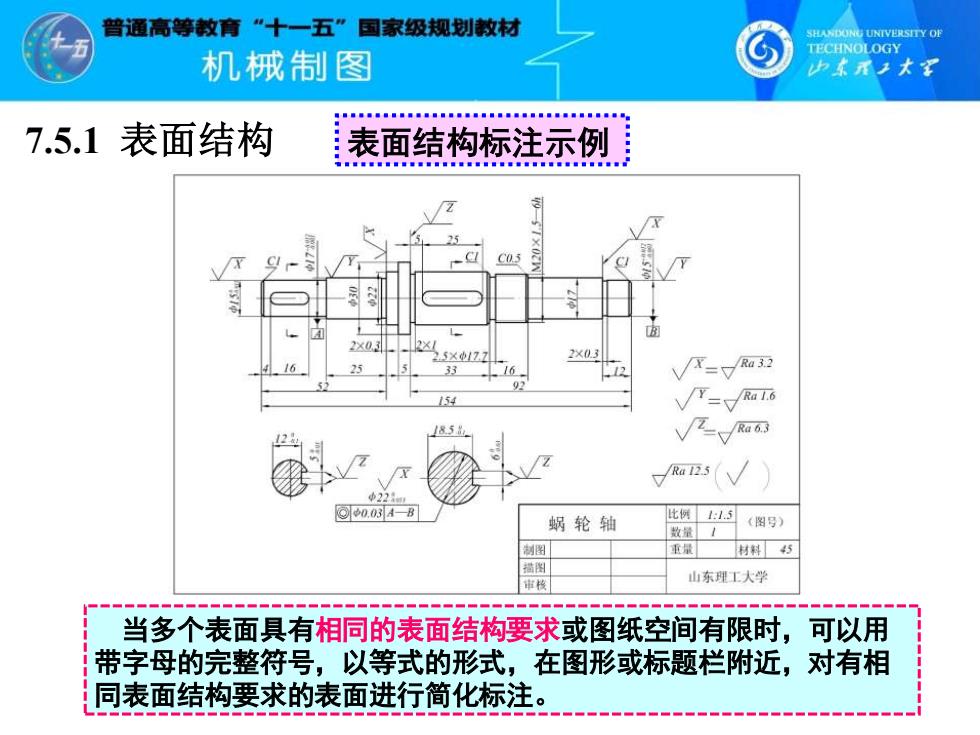

曾通高等教育”十一五”国家级规划敏材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承子木军 目”用县ss昌s 7.5.1表面结构 表面结构标注示例 C05 3x03 25Xb177 205 33 VX-VRa52 154 VY-yRam 185 5( @0.034一B 蜗轮轴 比例15 《图号) 数量1 刻图 重量 材料5 描图 审核 山东理工大学 当多个表面具有相同的表面结构要求或图纸空间有限时，可以用 带字母的完整符号，以等式的形式，在图形或标题栏附近，对有相 同表面结构要求的表面进行简化标注
当多个表面具有相同的表面结构要求或图纸空间有限时，可以用 带字母的完整符号，以等式的形式，在图形或标题栏附近，对有相 同表面结构要求的表面进行简化标注。 7.5.1 表面结构 表面结构标注示例

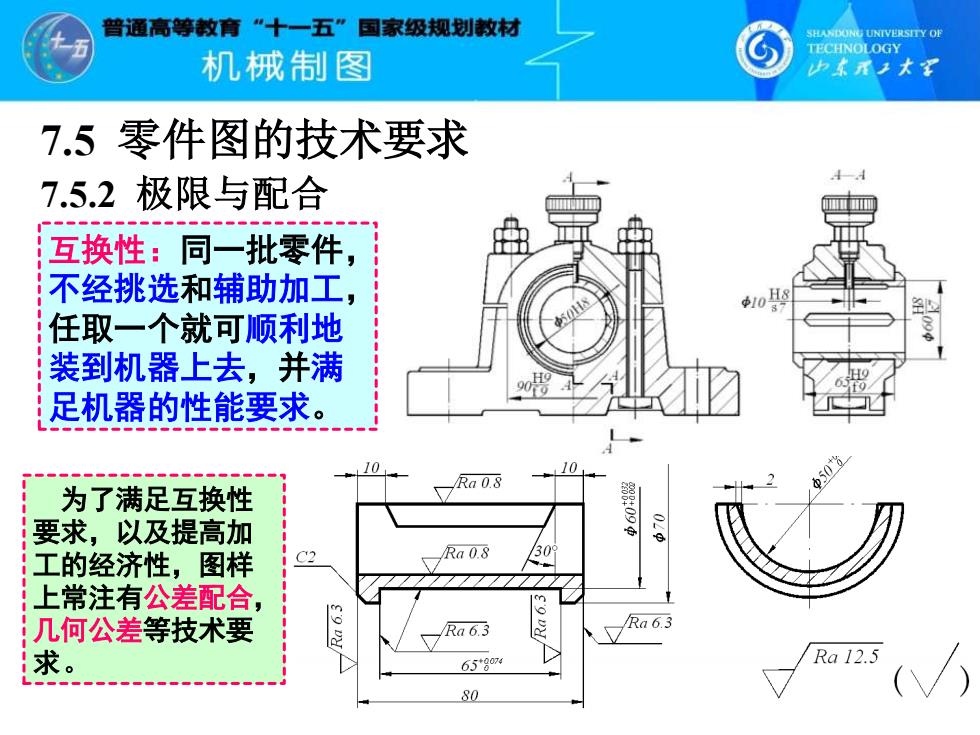

曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承术军 7.5零件图的技术要求 7.5.2极限与配合 互换性：同一批零件， 不经挑选和辅助加工， 任取一个就可顺利地 装到机器上去，并满 足机器的性能要求。 ,Ra08 为了满足互换性 要求，以及提高加 84024 05 工的经济性，图样 C2 Ra0.8 上常注有公差配合， 几何公差等技术要 Ra6.3 > Ra6.3 求。 65*807 Ra12.5 80
互换性：同一批零件， 不经挑选和辅助加工， 任取一个就可顺利地 装到机器上去，并满 足机器的性能要求。 7.5.2 极限与配合 7.5 零件图的技术要求 为了满足互换性 要求，以及提高加 工的经济性，图样 上常注有公差配合， 几何公差等技术要 求
