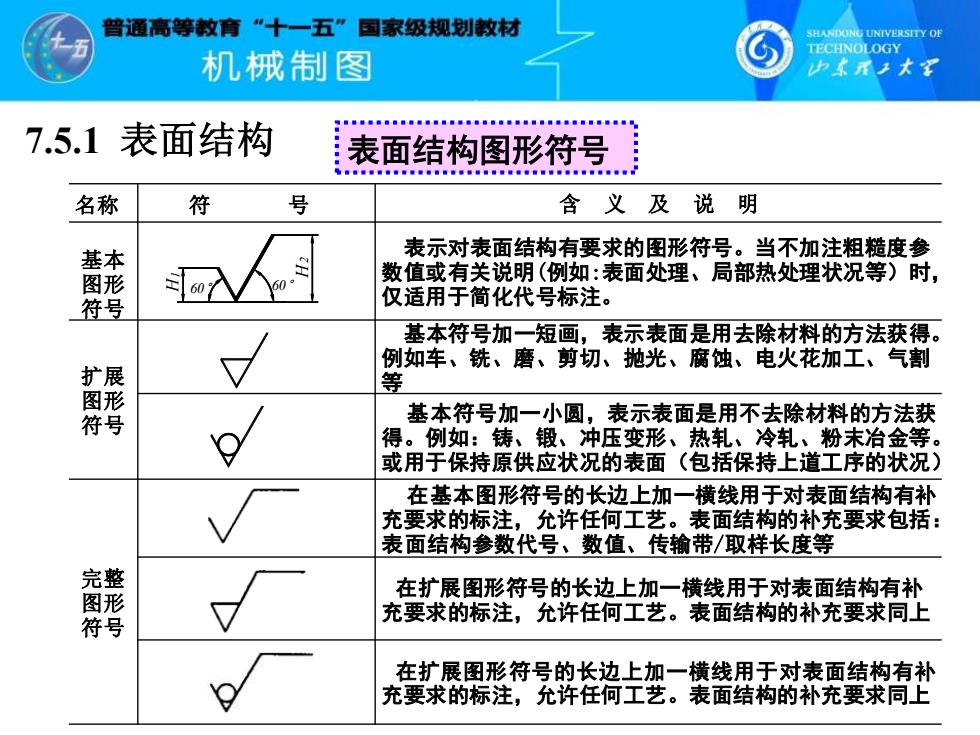

曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承2术军 7.5.1表面结构 表面结构图形符号 %g■s■■■s■■sns目■■■s■■■日gsss■ 名称 符 号 含义及说 明 基本 表示对表面结构有要求的图形符号。当不加注粗糙度参 图形 @入 数值或有关说明（例如：表面处理、局部热处理状况等）时， 60 符号 仅适用于简化代号标注。 基本符号加一短画，表示表面是用去除材料的方法获得。 例如车、铣、磨、剪切、抛光、腐蚀、电火花加工、气割 扩展 等 图形 符号 基本符号加一小圆，表示表面是用不去除材料的方法获 得。例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。 或用于保持原供应状况的表面（包括保持上道工序的状况） 在基本图形符号的长边上加一横线用于对表面结构有补 充要求的标注，允许任何工艺。表面结构的补充要求包括： 表面结构参数代号、数值、传输带/取样长度等 完 图形 在扩展图形符号的长边上加一横线用于对表面结构有补 符号 充要求的标注，允许任何工艺。表面结构的补充要求同上 在扩展图形符号的长边上加一横线用于对表面结构有补 充要求的标注，允许任何工艺。表面结构的补充要求同上
7.5.1 表面结构 表面结构图形符号 名称 符 号 含 义 及 说 明 基本 图形 符号 表示对表面结构有要求的图形符号。当不加注粗糙度参 数值或有关说明(例如:表面处理、局部热处理状况等）时， 仅适用于简化代号标注。 扩展 图形 符号 基本符号加一短画，表示表面是用去除材料的方法获得。 例如车、铣、磨、剪切、抛光、腐蚀、电火花加工、气割 等 基本符号加一小圆，表示表面是用不去除材料的方法获 得。例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。 或用于保持原供应状况的表面（包括保持上道工序的状况） 完整 图形 符号 在基本图形符号的长边上加一横线用于对表面结构有补 充要求的标注，允许任何工艺。表面结构的补充要求包括： 表面结构参数代号、数值、传输带/取样长度等 在扩展图形符号的长边上加一横线用于对表面结构有补 充要求的标注，允许任何工艺。表面结构的补充要求同上 在扩展图形符号的长边上加一横线用于对表面结构有补 充要求的标注，允许任何工艺。表面结构的补充要求同上 1 H 60° 60° H2

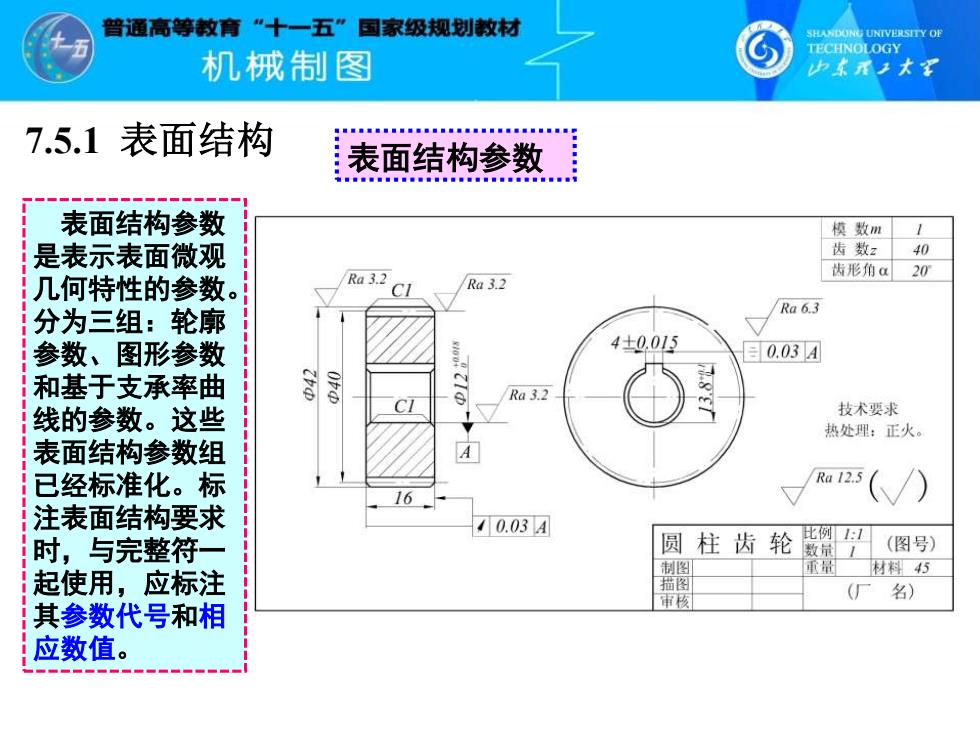

曾通高等教育”十一五”国家级规划敏材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承子木军 7.5.1表面结构 表面结构参数 wa■aass■gsg指■anEEEaan 表面结构参数 模数m 是表示表面微观 齿数z 40 几何特性的参数。 Ra3.2 齿形角a20 Ra3.2 分为三组：轮廓 Ra6.3 参数、图形参数 4±0.015 目0.03A 和基于支承率曲 Ra3.2 线的参数。这些 CI 技术要求 热处理：正火。 表面结构参数组 已经标准化。标 16 注表面结构要求 10.03A 比例1 时，与完整符一 圆 柱齿轮数 (图号) 制图 起使用，应标注 重量 材料45 名) 其参数代号和相 应数值
表面结构参数 是表示表面微观 几何特性的参数。 分为三组：轮廓 参数、图形参数 和基于支承率曲 线的参数。这些 表面结构参数组 已经标准化。标 注表面结构要求 时，与完整符一 起使用，应标注 其参数代号和相 应数值。 7.5.1 表面结构 表面结构参数

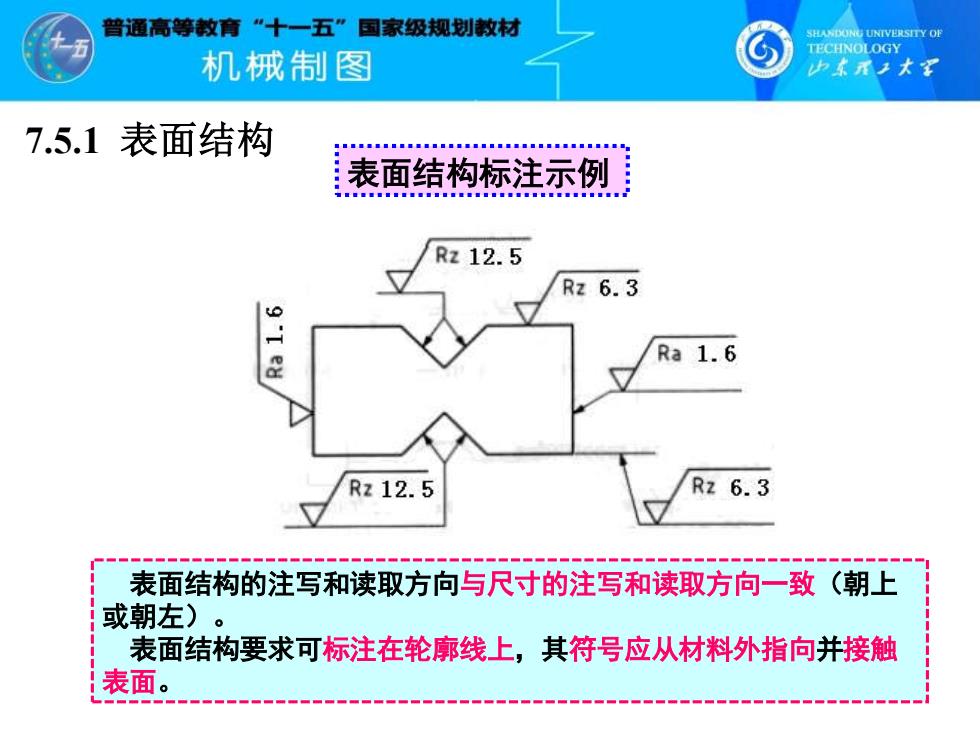

曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承2术军 7.5.1表面结构 是盖■层是通B8snn■■■怎■■■■■■■票里 表面结构标注示例 Rz12.5 Rz6.3 9 Ra1.6 Rz12.5 Rz6.3 表面结构的注写和读取方向与尺寸的注写和读取方向一致（朝上 或朝左)。 表面结构要求可标注在轮廓线上，其符号应从材料外指向并接触 表面
表面结构的注写和读取方向与尺寸的注写和读取方向一致（朝上 或朝左）。 表面结构要求可标注在轮廓线上，其符号应从材料外指向并接触 表面。 7.5.1 表面结构 表面结构标注示例
曾通高等教育“十一五”国家级规划敏材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承子木军 7.5.1表面结构 表面结构标注示例 表 车 t Rz3.2 Rz3.2 Rz12.5 0120H7V 028 Rz6.3 0120h6 必要时，表面结构符号可用带 在不致引起误解时，表面 箭头或黑点的指引线引出标注。 结构要求可以标注在给定的 尺寸线上
必要时，表面结构符号可用带 箭头或黑点的指引线引出标注。 7.5.1 表面结构 表面结构标注示例 在不致引起误解时，表面 结构要求可以标注在给定的 尺寸线上
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承2术军 7.5.1表面结构 是盖■层通aaaa■■■■a■■■■■■盖 表面结构标注示例 ■■■ Ra1,6 Rz6.3 Rz6.3 Ra1.6 表面结构要求可以直接标注在延长线上，或用带箭头的指引线引 出标注
表面结构要求可以直接标注在延长线上，或用带箭头的指引线引 出标注。 7.5.1 表面结构 表面结构标注示例
