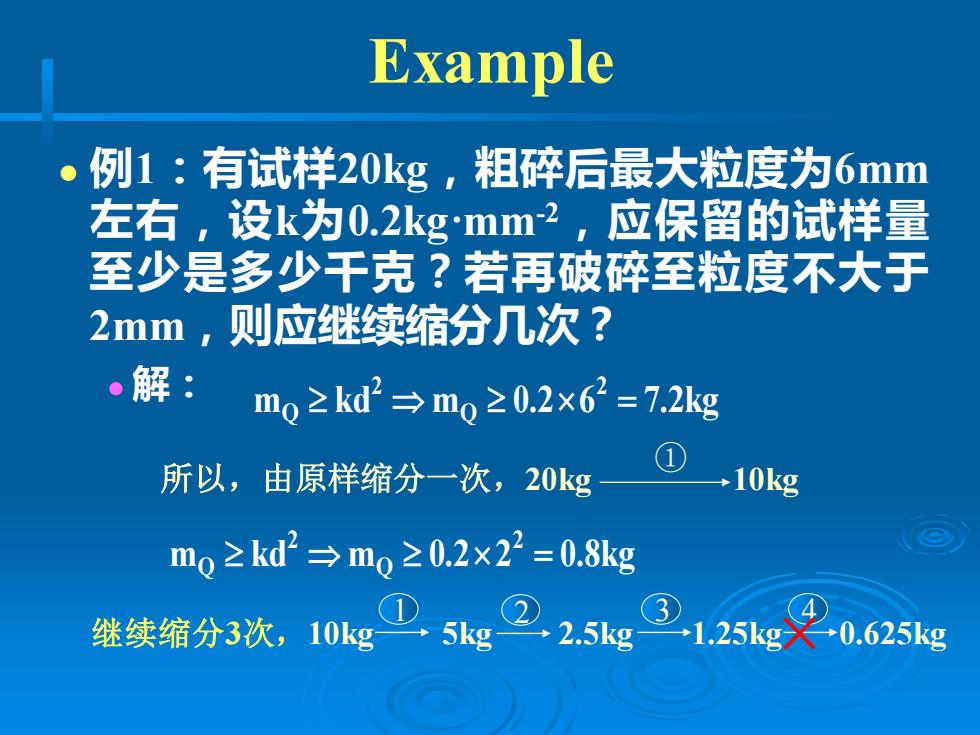

Example ● 例1：有试样20kg,粗碎后最大粒度为6mm 左右，设k为0.2kgmm2,应保留的试样量 至少是多少干克？若再破碎至粒度不大于 2mm,则应继续缩分几次？ 。解： m02kd2→m020.2×62=7.2kg 所以，由原样缩分一次，20kg 10kg mo≥2kd→m020.2×22=0.8kg 继续缩分3次，10kg 5kg 2.5kg 1.25kg义0.625kg
Example ⚫ 例1：有试样20kg，粗碎后最大粒度为6mm 左右，设k为0.2kg·mm-2 ，应保留的试样量 至少是多少千克？若再破碎至粒度不大于 2mm，则应继续缩分几次？ ⚫ 解： m kd m 0.2 6 7.2kg 2 Q 2 Q = 所以，由原样缩分一次，20kg 10kg ① m kd m 0.2 2 0.8kg 2 Q 2 Q = 继续缩分3次，10kg 5kg 2.5kg 1.25kg 0.625kg 1 2 3 4 ×
分析试样分解 蟹鹤 一湿法分析中，应将待测组分定量转 至溶液中。 膏解法·用浴剂如水、酸 碱或混合酸溶解样 熔融法-试样与酸性或碱性熔剂混鈞王特定拑埚 中，在高温下熔融，然后再用水或酸浸取触块。 有机试样干式灰化-马弗炉高温分解，残渣酸提 有机试样湿式消化-HNO3和H,SO,混合溶剂煮 分解试样 、 盟冕超悍霸乳看鬧 于进 的测定工作
分析试样分解 ⚫ 分解的目的—湿法分析中，应将待测组分定量转 移至溶液中。 ⚫ 溶解法－用溶剂，如水、酸、碱或混合酸溶解样 品。 ⚫ 熔融法－试样与酸性或碱性熔剂混匀于特定坩埚 中，在高温下熔融，然后再用水或酸浸取融块。 ⚫ 有机试样干式灰化－马弗炉高温分解，残渣酸提 取。 ⚫ 有机试样湿式消化－HNO3和H2SO4混合溶剂煮 解。 ⚫ 分解试样的注意事项：被测组分定量分解、定量 转移、尽量避免和减少溶剂（熔剂）干扰、有利 于进行下一步的测定工作
溶解法 。HC1:还原和络合性，可分解金属电位序中氢 以前的金属或合金、碳酸盐及以碱金属、碱土 金属为主成分的矿物，可溶解软锰矿MnO2) 赤铁矿Fe203) ●HNO3:氧化性， 除贵金属、表面易钝化的A山 Cr、Fe、与HNO3作用生成不溶于酸的金属Te W、 S外，能分解大部分金属 H,SO,:强氧化、脱水能力，可分解有机物、 ● 多种合金及矿物；高沸点除去低沸点HCL、F HNO等 ●HPO4:高温时形成焦磷酸，强络合能力，可 分解难溶的合金钢及矿石
溶解法 ⚫ HCl：还原和络合性，可分解金属电位序中氢 以前的金属或合金、碳酸盐及以碱金属、碱土 金属为主成分的矿物，可溶解软锰矿(MnO2 )、 赤铁矿(Fe2O3 ) ⚫ HNO3：氧化性，除贵金属、表面易钝化的Al、 Cr、Fe、与HNO3作用生成不溶于酸的金属Te、 W、Sn外，能分解大部分金属 ⚫ H2SO4：强氧化、脱水能力，可分解有机物、 多种合金及矿物；高沸点除去低沸点HCl、HF、 HNO3等 ⚫ H3PO4：高温时形成焦磷酸，强络合能力，可 分解难溶的合金钢及矿石
溶解法 ·HC1O4:强酸、强氧化、脱水性，分解能力强 可分解含Cr合金及矿石；热HCIO,遇有机物易 发生爆炸，用前应用NO,氧化有机物和还原 剂 ●F:强络合能力 ， 与S形成挥发性SiF4 与 H,SO或HNO3混合使用，在Pt或Teon器皿 分解硅酸盐 。NaOH:分解两性金属(AI)或氧化物 (AS203),用塑料或Ag制器皿 混合酸：王水(HC+HNO3)分解贵金属、合 金及硫化物矿石；HNO3+HCIO分解有机物等
溶解法 ⚫ HClO4：强酸、强氧化、脱水性，分解能力强， 可分解含Cr合金及矿石；热HClO4遇有机物易 发生爆炸，用前应用HNO3氧化有机物和还原 剂 ⚫ HF：强络合能力，与Si形成挥发性SiF4，与 H2SO4或HNO3混合使用，在Pt或Teflon器皿中 分解硅酸盐 ⚫ NaOH ：分解两性金属 （ Al ） 或氧化物 （As2O3），用塑料或Ag制器皿 ⚫ 混合酸：王水（HCl+HNO3）分解贵金属、合 金及硫化物矿石；HNO3+HClO4分解有机物等
熔融法（复分解反应） 酸性熔剂：KzS2O2、KHS04分解难溶 的金属氧化物，石英或铂坩埚中熔融 V,O分解含N、S、X的有机物 碱性熔剂：Na2CO3、】 NaOH、 KOH、Na2B,O7、K2C03、 LiB02等分 解硅酸盐、酸性炉渣 半熔法（烧结法） 低温度，熔剂用量少，时间短，坩埚浸 蚀小
熔融法（复分解反应） ⚫ 酸性熔剂：K2S2O7、KHSO4分解难溶 的金属氧化物，石英或铂坩埚中熔融， V2O5分解含N、S、X的有机物 ⚫ 碱性熔剂：Na2CO3、NaOH、Na2O2、 KOH、Na2B4O7、K2CO3、LiBO2等分 解硅酸盐、酸性炉渣 ⚫半熔法（烧结法） ⚫ 低温度，熔剂用量少，时间短，坩埚浸 蚀小
