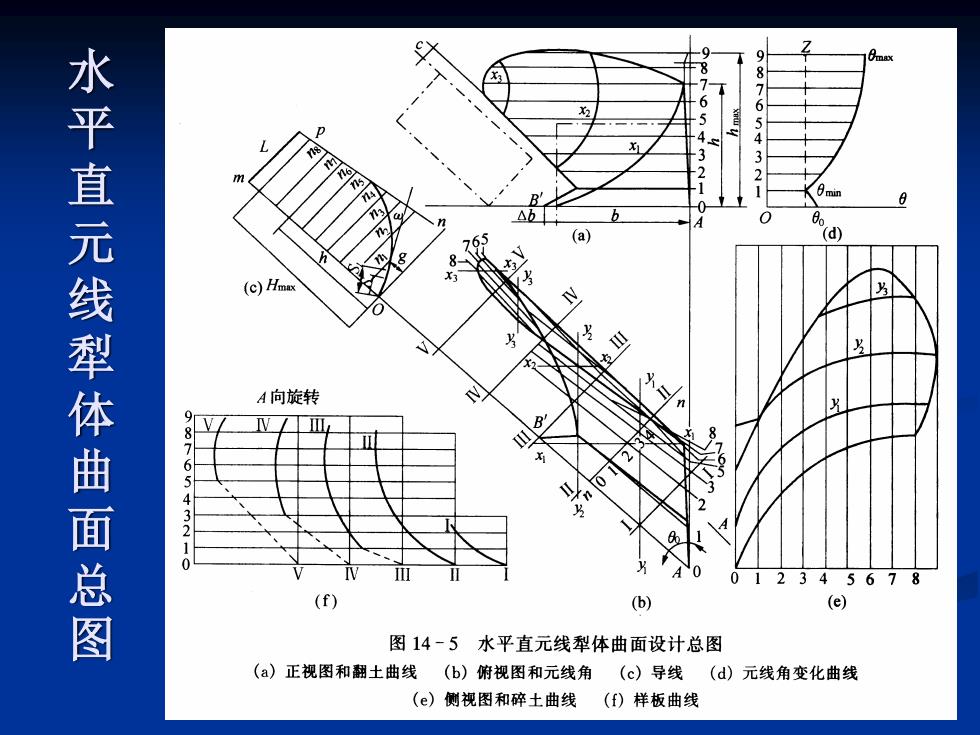

水平直元线犁体曲面总图
水平直元线犁体曲面总图
作用在犁体曲面上的力 和犁耕牵引阻力 一、犁体的受力特征和测力结果的分析 二、犁的牵引阻力、影响阻力的因素和减轻阻力 的途径
作用在犁体曲面上的力 和犁耕牵引阻力 一、犁体的受力特征和测力结果的分析 二、犁的牵引阻力、影响阻力的因素和减轻阻力 的途径
一、犁体的受力特征和测力结果的分析 在研究耕地机组的受力平衡条件、犁的工作稳定性、 犁的柱结调整和计算犁的部件强度时，首先要知道作用在 犁体上的力： ➢ 土壤作用在犁体曲面和犁铧刃口上的力 ➢ 沟墙、沟底对犁侧板和犁踵的支反力 由于犁体曲面的非对称性和曲面形状的不规则，作用 在犁体曲面(包括铧刃和胫刃)的单元阻力是—个空间任意 力系。在一般情况下它们不可能简化成一个力系
一、犁体的受力特征和测力结果的分析 在研究耕地机组的受力平衡条件、犁的工作稳定性、 犁的柱结调整和计算犁的部件强度时，首先要知道作用在 犁体上的力： ➢ 土壤作用在犁体曲面和犁铧刃口上的力 ➢ 沟墙、沟底对犁侧板和犁踵的支反力 由于犁体曲面的非对称性和曲面形状的不规则，作用 在犁体曲面(包括铧刃和胫刃)的单元阻力是—个空间任意 力系。在一般情况下它们不可能简化成一个力系
一、犁体的受力特征和测力结果的分析 刚体在空间具有六个自由度。如果在刚体上加入六个 约束，使得在主动力的作用下，刚体可能产生的位移，均由 六个约束所限制，那么根据力学原理，只要能够通过仪器测 获六个约束反力，即可求的主动力的六个分量。 V1、V2、V3、L1、 L2、S
一、犁体的受力特征和测力结果的分析 刚体在空间具有六个自由度。如果在刚体上加入六个 约束，使得在主动力的作用下，刚体可能产生的位移，均由 六个约束所限制，那么根据力学原理，只要能够通过仪器测 获六个约束反力，即可求的主动力的六个分量。 V1、V2、V3、L1、 L2、S
BT30犁体六分力测定资料
BT30犁体六分力测定资料
