• （2）塔形与立方柱形制袋式袋 装机 • 该机主要用来灌装和包装液体饮 料。包装容器为塔形和立方形， 平张薄膜卷筒１上的包装材料经 过印刷装置２（如包装材料上已 有印刷文字说明，可以不用印刷 装置）和过氧化氢（俗称双氧水 H2O2）消毒液消毒后，由导辊４ 向下导引，在成型环５和７的作 用下，将平张包装材料折成圆筒 状。包装袋的接缝在向下运动时， 被无菌空气加热，当通过最后一 道成型环９时，被纵缝加热器８ 压合成纵封缝。果汁和鲜牛奶等 料液由泵泵送到进料管６进人圆 筒状包装袋内，无菌热空气从料 管外面进人圆筒内直达液面，液 面上又有螺旋加热器１０，它对 袋内壁进行杀菌消毒，并使液面 上形成无菌的空气层
• （2）塔形与立方柱形制袋式袋 装机 • 该机主要用来灌装和包装液体饮 料。包装容器为塔形和立方形， 平张薄膜卷筒１上的包装材料经 过印刷装置２（如包装材料上已 有印刷文字说明，可以不用印刷 装置）和过氧化氢（俗称双氧水 H2O2）消毒液消毒后，由导辊４ 向下导引，在成型环５和７的作 用下，将平张包装材料折成圆筒 状。包装袋的接缝在向下运动时， 被无菌空气加热，当通过最后一 道成型环９时，被纵缝加热器８ 压合成纵封缝。果汁和鲜牛奶等 料液由泵泵送到进料管６进人圆 筒状包装袋内，无菌热空气从料 管外面进人圆筒内直达液面，液 面上又有螺旋加热器１０，它对 袋内壁进行杀菌消毒，并使液面 上形成无菌的空气层
• 横封与切断是在料面下进行的，横封切断 装置的配置方式不同，就形成了立方柱形 与塔形包装的不同产品。 • 塔形包装时，上下两只横封切断器成９０ 度空间交错，分别作上、下与开合运动。 以完成包装物品的横封和切断。 • 立方柱形包装时，借助两对直角成型横具 与横封口在开合及上、下的复合运动，将 液面下的筒状料袋向下拉动并成形、封口 和切断。 • 横封钳１由铝合金制成，内有冷却小管３ 通冷却水冷却横封钳。一热封电热丝２宽 度为７ｍｍ，被夹在内外两层聚四氯乙烯 ４之间。内层作绝缘用，外层防止电热丝 与包装材料粘连。常热切割丝５置于热封 电热丝的中间，以保证被切断的上下两个 袋各有３．5ｍｍ宽的热封边。横切垫是 用聚四氟乙烯包裹的硅橡胶７，另有上下 两个钳口６夹持薄膜，使热封部分薄膜不 受张力影响。 • 热封是采用电脉冲封接方式，通电预热封 接，断电冷却
• 横封与切断是在料面下进行的，横封切断 装置的配置方式不同，就形成了立方柱形 与塔形包装的不同产品。 • 塔形包装时，上下两只横封切断器成９０ 度空间交错，分别作上、下与开合运动。 以完成包装物品的横封和切断。 • 立方柱形包装时，借助两对直角成型横具 与横封口在开合及上、下的复合运动，将 液面下的筒状料袋向下拉动并成形、封口 和切断。 • 横封钳１由铝合金制成，内有冷却小管３ 通冷却水冷却横封钳。一热封电热丝２宽 度为７ｍｍ，被夹在内外两层聚四氯乙烯 ４之间。内层作绝缘用，外层防止电热丝 与包装材料粘连。常热切割丝５置于热封 电热丝的中间，以保证被切断的上下两个 袋各有３．5ｍｍ宽的热封边。横切垫是 用聚四氟乙烯包裹的硅橡胶７，另有上下 两个钳口６夹持薄膜，使热封部分薄膜不 受张力影响。 • 热封是采用电脉冲封接方式，通电预热封 接，断电冷却

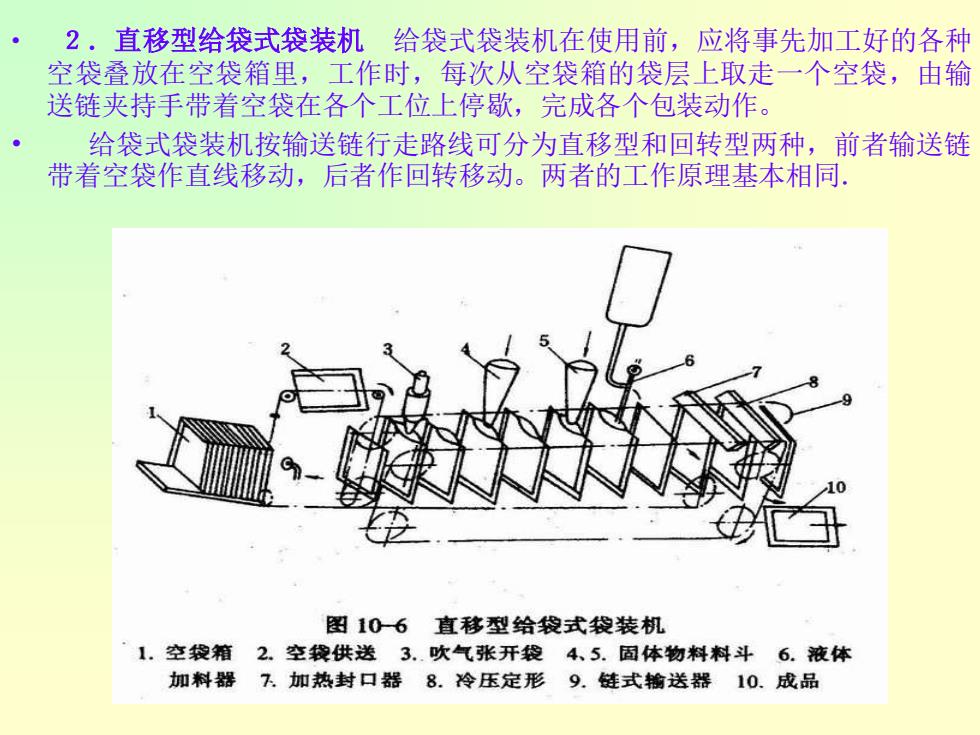

• ２．直移型给袋式袋装机 给袋式袋装机在使用前，应将事先加工好的各种 空袋叠放在空袋箱里，工作时，每次从空袋箱的袋层上取走一个空袋，由输 送链夹持手带着空袋在各个工位上停歇，完成各个包装动作。 • 给袋式袋装机按输送链行走路线可分为直移型和回转型两种，前者输送链 带着空袋作直线移动，后者作回转移动。两者的工作原理基本相同．
• ２．直移型给袋式袋装机 给袋式袋装机在使用前，应将事先加工好的各种 空袋叠放在空袋箱里，工作时，每次从空袋箱的袋层上取走一个空袋，由输 送链夹持手带着空袋在各个工位上停歇，完成各个包装动作。 • 给袋式袋装机按输送链行走路线可分为直移型和回转型两种，前者输送链 带着空袋作直线移动，后者作回转移动。两者的工作原理基本相同．
（二）卧式袋装机 • 立式袋装机多用 于液体饮料的制 袋、装料（充填） 和封口。 • 卧式袋装机多用 于饼干、糕点、 方便面、冰棒和 雪糕等块状物料 的包装
（二）卧式袋装机 • 立式袋装机多用 于液体饮料的制 袋、装料（充填） 和封口。 • 卧式袋装机多用 于饼干、糕点、 方便面、冰棒和 雪糕等块状物料 的包装
第二节 裹包机 裹包机是通过对纸、铝箔、塑料薄膜及复合薄膜等包装材 料进行折封、扭结等方式，对块状物料进行包装的一种加工 设备。根据物料的形状、性质和不同的包装要求，可以有各 种不同的裹包形状。 一、端折式裹包 用端边折角的办法进行裹包，如饼干、面包、 香烟等的包装，折角后进行粘合或热合以防松开。 二、扭结式裹包 用包装材料裹包物料后，伸长部分的包装材 料旋转扭结在一起，完成裹包，可分为双端扭结式（如糖果 和冰棒等）和单端扭结式（如冰糕等）。 三、 粘合式裹包 由两层包装材料夹住物料，并粘合在一起。 四、 热缩式裹包 即用热缩性材料进行裹包，而后加热，使 包装材料收缩，达到裹紧物料的目的，如糖果和碗碟的包装 等
第二节 裹包机 裹包机是通过对纸、铝箔、塑料薄膜及复合薄膜等包装材 料进行折封、扭结等方式，对块状物料进行包装的一种加工 设备。根据物料的形状、性质和不同的包装要求，可以有各 种不同的裹包形状。 一、端折式裹包 用端边折角的办法进行裹包，如饼干、面包、 香烟等的包装，折角后进行粘合或热合以防松开。 二、扭结式裹包 用包装材料裹包物料后，伸长部分的包装材 料旋转扭结在一起，完成裹包，可分为双端扭结式（如糖果 和冰棒等）和单端扭结式（如冰糕等）。 三、 粘合式裹包 由两层包装材料夹住物料，并粘合在一起。 四、 热缩式裹包 即用热缩性材料进行裹包，而后加热，使 包装材料收缩，达到裹紧物料的目的，如糖果和碗碟的包装 等
