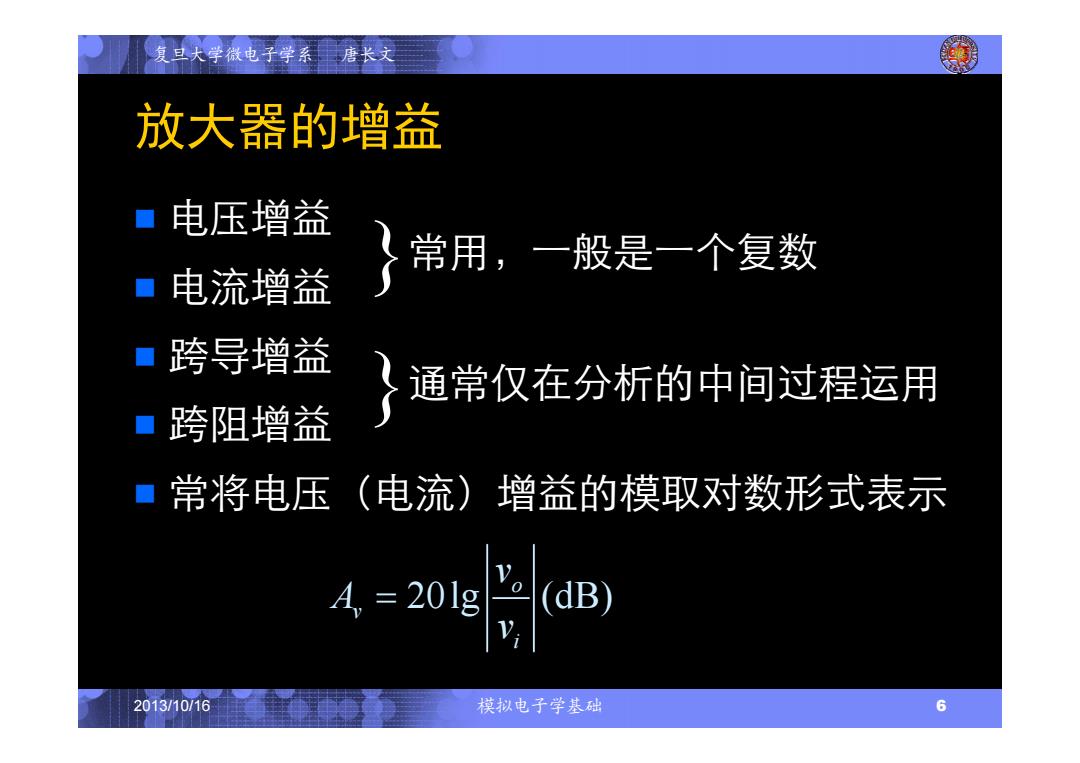

复旦大学微电子学系唐长文 放大器的增益 口电压增益 常用，一般是一个复数 01 电流增益 0 跨导增益 通常仅在分析的中间过程运用 0 跨阻增益 常将电压（电流）增益的模取对数形式表示 A=201g (dB) 2013/10/16 模拟电子学基础 6
2013/10/16 模拟电子学基础 6 复旦大学微电子学系 唐长文 放大器的增益 电压增益 电流增益 跨导增益 跨阻增益 常将电压（电流）增益的模取对数形式表示 }常用，一般是一个复数 }通常仅在分析的中间过程运用 20lg (dB) o v i v A v
复旦大学微电子学系唐长文 放大器的输入阻抗和输出阻抗 口输入阻抗：输入电压与输入电流之比 口输出阻抗：输出电压与输出电流之比 输入阻抗和输出阻抗均会直接或间接影响 放大器 Rs Rol Ro2 + + + a Vol Vi2 Ri2 RL 2013/10/16 模拟电子学基础 7
2013/10/16 模拟电子学基础 7 复旦大学微电子学系 唐长文 放大器的输入阻抗和输出阻抗 输入阻抗：输入电压与输入电流之比 输出阻抗：输出电压与输出电流之比 输入阻抗和输出阻抗均会直接或间接影响 放大器 Rs + vs RL + Ri1 Ro1 ' o1 v Ro2 i1 v o i 1 2 v v + o2 R v i2 ' o2 v

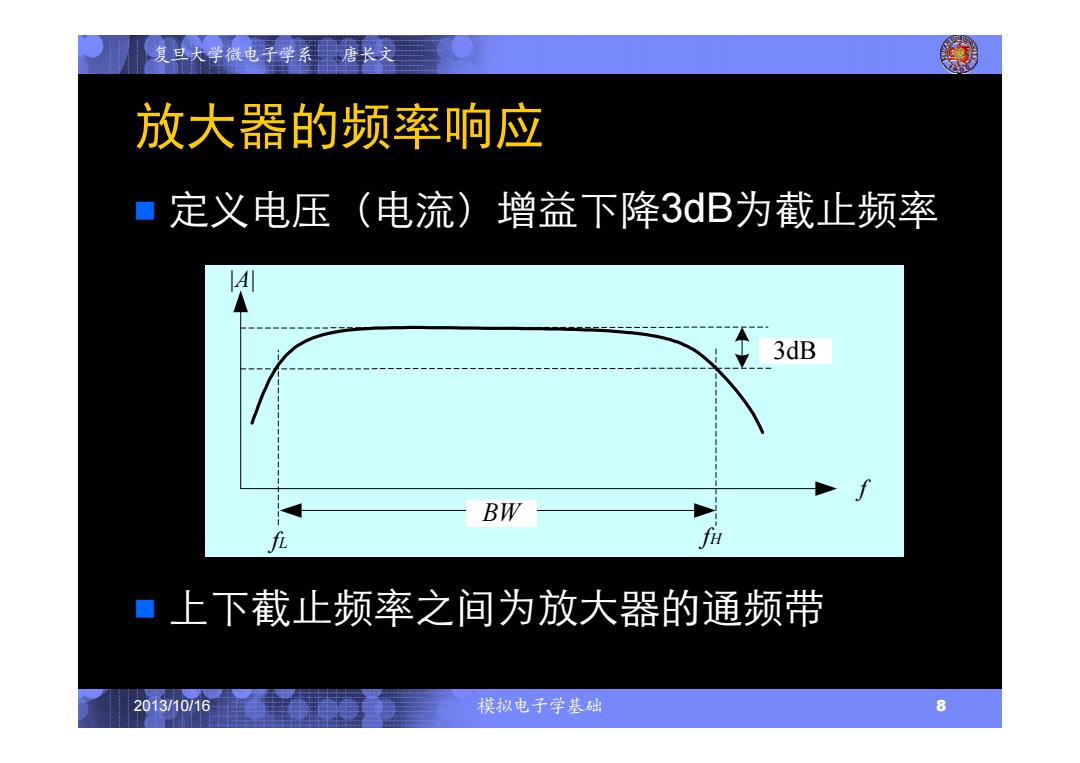

复旦大学微电子学系唐长文 放大器的频率响应 a定义电压（电流）增益下降3dB为截止频率 3dB BW ·上下截止频率之间为放大器的通频带 2013/10/16 模拟电子学基础 8
2013/10/16 模拟电子学基础 8 复旦大学微电子学系 唐长文 放大器的频率响应 定义电压（电流）增益下降3dB为截止频率 上下截止频率之间为放大器的通频带 f |A| fL fH BW 3dB

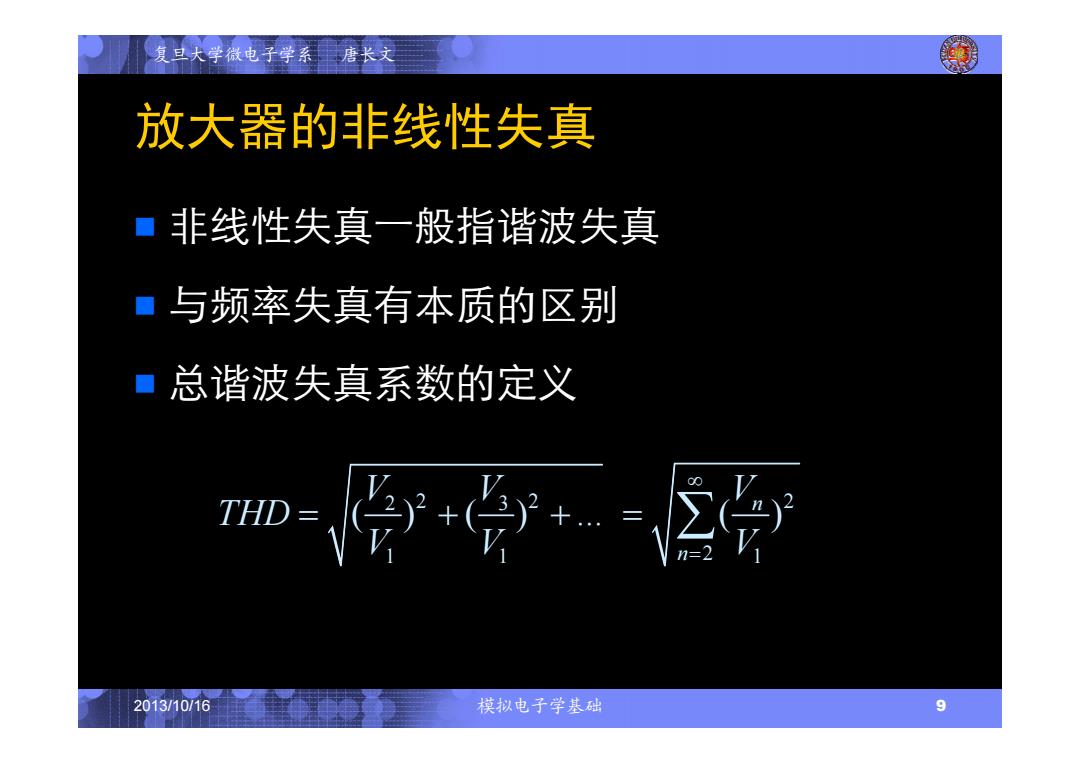

复旦大学微电子学系唐长文 放大器的非线性失真 口非线性失真一般指谐波失真 ·与频率失真有本质的区别 ·总谐波失真系数的定义 00 THD= 2013/10/16 模拟电子学基础 9
2013/10/16 模拟电子学基础 9 复旦大学微电子学系 唐长文 放大器的非线性失真 非线性失真一般指谐波失真 与频率失真有本质的区别 总谐波失真系数的定义 2 22 2 3 11 1 2 ( ) ( ) ... ( ) n n V V V THD VV V
复旦大学微电子学系唐长文 线性放大器的一般形式 般而言，线性放大电路可以用一个具有 输入阻抗、输出阻抗和受控源的网络进行 描述。 受控源可以是VCVS、CCCS、VCCS和 CCVS四种形式中的任意一种 (a) b 2013/10/16 模拟电子学基础 10
2013/10/16 模拟电子学基础 10 复旦大学微电子学系 唐长文 线性放大器的一般形式 一般而言，线性放大电路可以用一个具有 输入阻抗、输出阻抗和受控源的网络进行 描述。 受控源可以是VCVS、CCCS、VCCS和 CCVS四种形式中的任意一种 zi zo vi vo zi io zo ii vi ii (a) (b)
