差料摸具设计与制造 (1)主流道尺寸 ☑垂直于分型面 ☑被立件设计，小她量与模具一体 0 易磨损、可更换主流道浇口套 (a) (6 图3.6注射模具的普通浇注系统 17 1一型腔：2一型芯：3一浇口：4一分流道：5一拉料杆：6冷料穴：7一主流道：8一浇口套
17 Ø垂直于分型面 Ø独立件设计，小批量与模具一体 Ø 易磨损、可更换主流道浇口套 （1）主流道尺寸

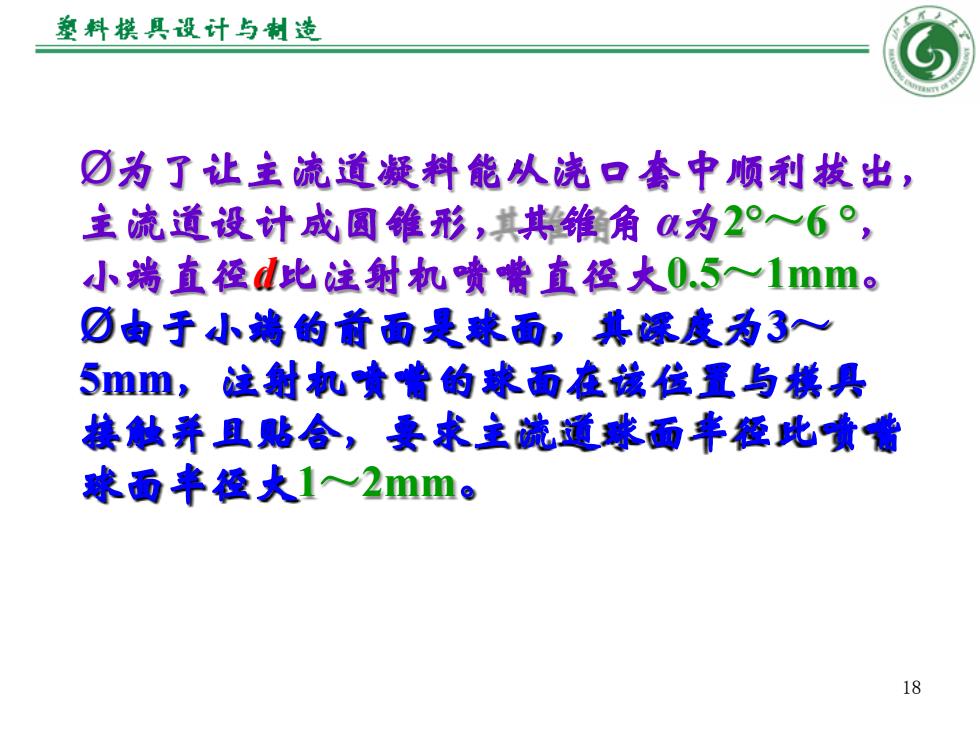

整料摸具设计与制造 ☑为了让主流道凝料能从浇口套中顺利拔出， 主流道设计成圆雏形，其共雏角a为2°一6°， 小端直径d比注射机喷嘴直径大0.5~lmm。 ⑦由于小端的前面是球面，其课度为3 5mm,注射机贵嘴的球面在该位置与旗具 接触并且贴合，要求主流道球面来径比喷青 球面率径大12mm。 18
18 Ø为了让主流道凝料能从浇口套中顺利拔出， 主流道设计成圆锥形，其锥角 α为2°～6 ° ， 小端直径d比注射机喷嘴直径大0.5～1mm。 Ø由于小端的前面是球面，其深度为3～ 5mm，注射机喷嘴的球面在该位置与模具 接触并且贴合，要求主流道球面半径比喷嘴 球面半径大1～2mm

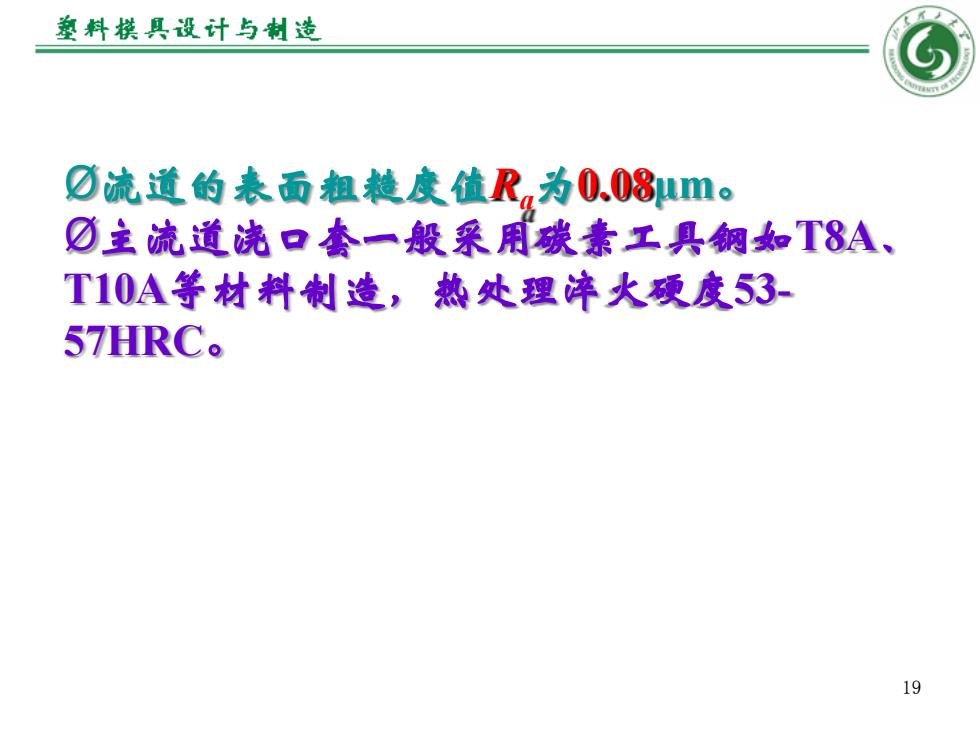

整料摸具设计与制造 ☑流道的表面粗糙度值R.为0.08um。 ☑主流道浇口套一殷采用碳素工具钢如T8A、 T10A等材料制造，热处理谇火硬度53 57HRC。 19
19 Ø流道的表面粗糙度值Ra为0.08μm。 Ø主流道浇口套一般采用碳素工具钢如T8A、 T10A等材料制造，热处理淬火硬度53- 57HRC

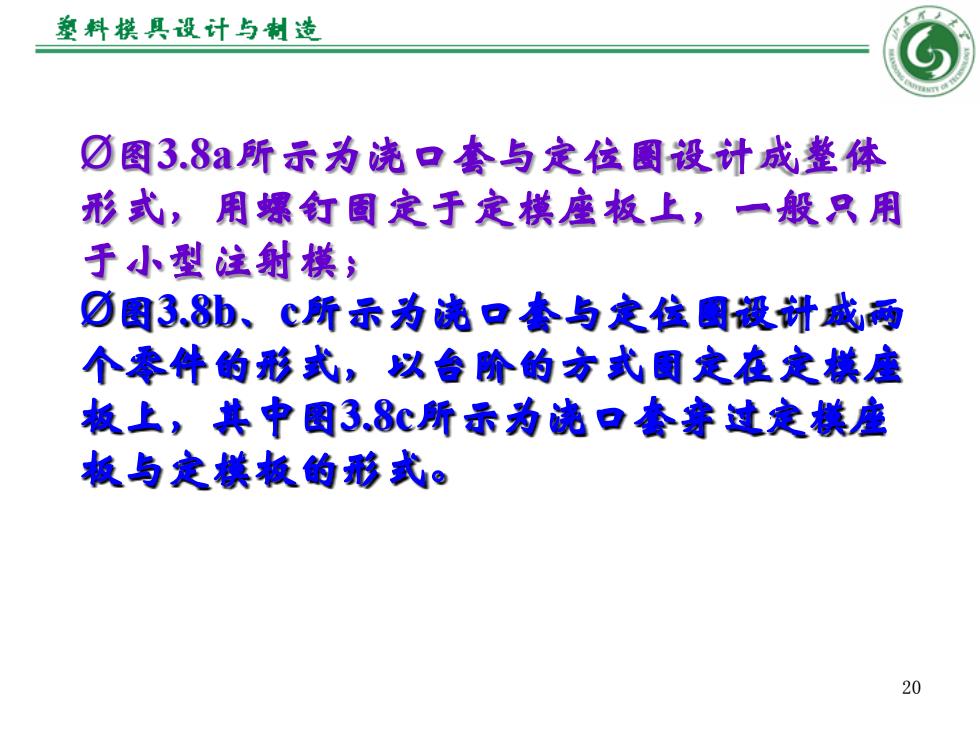

整料摸具设计与制造 ☑图3.8a所示为浇口套与定位图设计成整体 形式，用螺钉固定于定模座板上，一般只用 于小型注射模； ⑦图38b、c所示为浇口套与定位圆设计成两 个零件的形式，以台阶的才式圆定在定模座 板上，其中图3.8c所示为浇口套穿过定樣座 板与定模板的形式。 20
20 Ø图3.8a所示为浇口套与定位圈设计成整体 形式，用螺钉固定于定模座板上，一般只用 于小型注射模； Ø图3.8b、c所示为浇口套与定位圈设计成两 个零件的形式，以台阶的方式固定在定模座 板上，其中图3.8c所示为浇口套穿过定模座 板与定模板的形式
