实验项目1：水工混凝土配合比设计实验（必修） 子项目1：水泥实验 一、实验目的 1.掌握水泥细度、水泥标淮稠度需水量、水泥凝结硬化时间、水泥体积安定性、水泥胶砂强度等相关 水泥物理力学性能的检验方法和检验技能。 2.熟悉水泥实验的各种仪器和设备。 二、对实验材料的要求 1.实验室温度为17~25℃，相对温度大于50% 养护室温度为20士2℃，相对温度大于90%。 2,实验用洁净淡水，有争议时也可采用蒸馏水。 3.水泥试样就充分搅拌均匀，并通过0.9mm方孔筛， 记录其筛余物情况。 4.实验用材料、仪器、用具的温度与试验室一致。 图1.1负压筛析仪示意图 三、实验项目 1水泥细度(80m筛筛析法)检验《GB1345-1991》 细度检验方法有负压筛法，水筛法和干筛法三种。《GB175-1992》,《GB1344-1992》,当三种检验方 法测试结果发生争议时，以负压筛法为准。本指导书针对干缔法，采用80“m筛对水泥试样进行筛析试 验，用筛网上所得筛余物的质量占试样原始质量的百分数米表示水泥样品的细度。 2.1主要仪器设备 (1)负压筛析仪 负压筛析仪由筛座、负压筛、负压源及收尘器组成。其中筛座由转速为30min士2 r/min的喷气嘴 负压表、控制板、微电机及壳体等构成（见图11）。 (2)天平最大称量100g,分度值不大于0.05g) 2.2实验步骤 (1)筛析试验前应把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至 4000-6000Pa范围内。 (2)称取试样25g置于洁净的负压筛中，盖上筛盖，放在筛座上，开动筛析仪连续筛析2mi。在此 期间如有试样附着在筛盖上，可轻轻敲击，使试样落下。筛毕，用天平称量筛余物，精确至0.05g: (3)当工作负压小于4000Pa时，应清理吸尘器内水泥，使负压恢复正常。 2.3实验结果 水泥试样筛余百分数按下式计算：

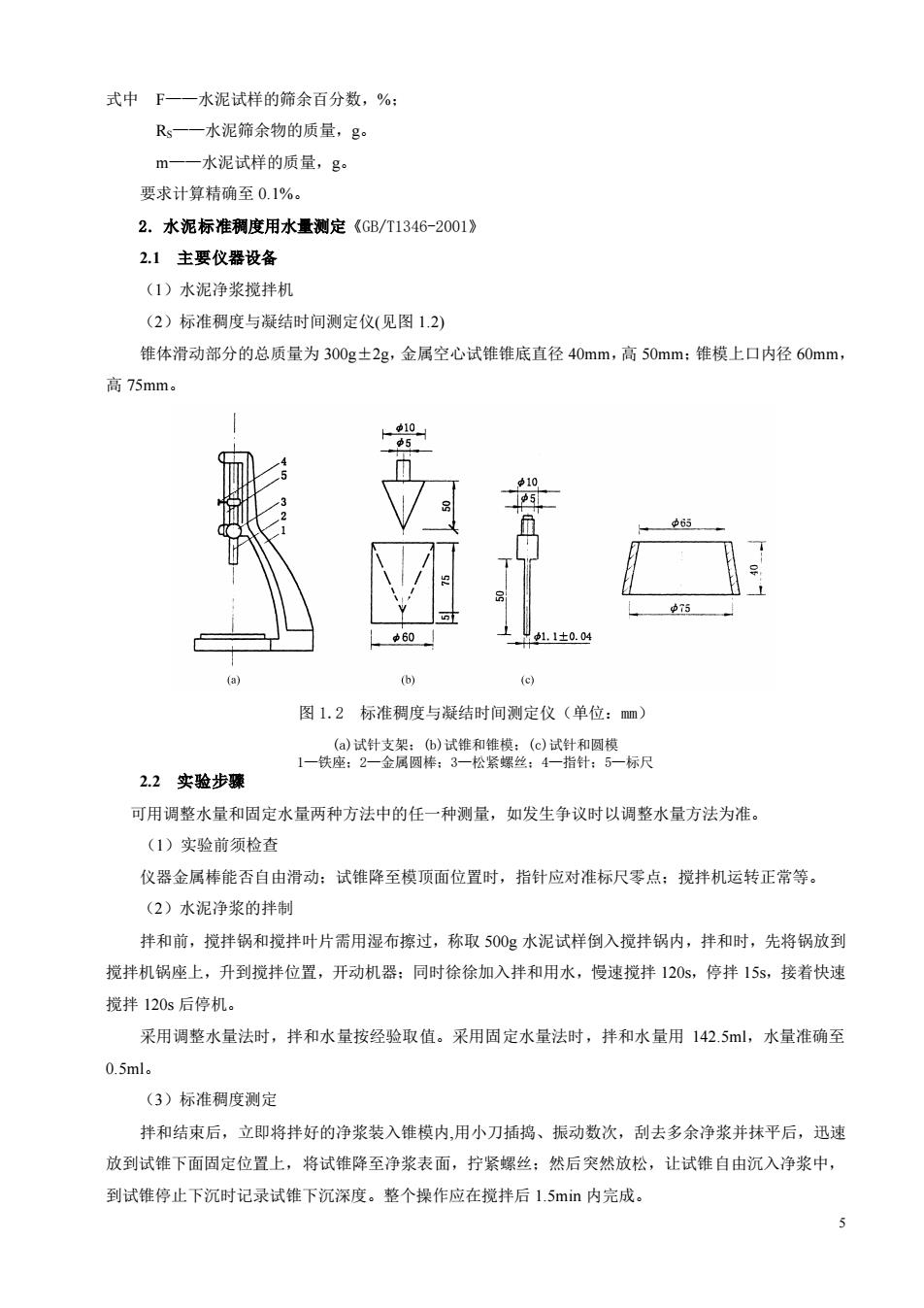

4 图 1.1 负压筛析仪示意图 1-0.045mm 方孔筛；2-橡胶垫圈；3-控制板；4-微电机； 5-壳体；6-抽气口；7-风门（调节负压）；8-喷气嘴 实验项目 1：水工混凝土配合比设计实验（必修） 子项目 1：水泥实验 一、实验目的 1.掌握水泥细度、水泥标准稠度需水量、水泥凝结硬化时间、水泥体积安定性、水泥胶砂强度等相关 水泥物理力学性能的检验方法和检验技能。 2.熟悉水泥实验的各种仪器和设备。 二、对实验材料的要求 1. 实验室温度为 17 ~ 25℃，相对温度大于 50%。 养护室 温度为 20±2℃，相对温度大于 90%。 2. 实验用洁净淡水，有争议时也可采用蒸馏水。 3.水泥试样就充分搅拌均匀，并通过 0.9mm 方孔筛， 记录其筛余物情况。 4. 实验用材料、仪器、用具的温度与试验室一致。 三、实验项目 1 水泥细度（80um 筛筛析法）检验《GB1345-1991》 细度检验方法有负压筛法，水筛法和干筛法三种。《GB175-1992》，《GB1344-1992》，当三种检验方 法测试结果发生争议时，以负压筛法为准。本指导书针对干筛法，采用 80μm 筛对水泥试样进行筛析试 验，用筛网上所得筛余物的质量占试样原始质量的百分数来表示水泥样品的细度。 2.1 主要仪器设备 （1）负压筛析仪 负压筛析仪由筛座、负压筛、负压源及收尘器组成。其中筛座由转速为 30r/min±2r/min 的喷气嘴、 负压表、控制板、微电机及壳体等构成（见图 1.1）。 （2）天平（最大称量 100g，分度值不大于 0.05g）。 2.2 实验步骤 （1）筛析试验前应把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至 4000~6000Pa 范围内。 （2）称取试样 25g 置于洁净的负压筛中，盖上筛盖，放在筛座上，开动筛析仪连续筛析 2min。在此 期间如有试样附着在筛盖上，可轻轻敲击，使试样落下。筛毕，用天平称量筛余物，精确至 0.05g。 （3）当工作负压小于 4000Pa 时，应清理吸尘器内水泥，使负压恢复正常。 2.3 实验结果 水泥试样筛余百分数按下式计算： F= 100% m R s
式中F一一水泥试样的筛余百分数，%： R一一水泥筛余物的质量，g m—一水泥试样的质量，g。 要求计算精确至0.1% 2.水泥标准稠度用水量测定《GB/T1346-2001》 2.1主要仪器设备 (1)水泥净浆搅拌机 (2)标准稠度与凝结时间测定仪（见图1.2） 锥体滑动部分的总质量为300g±2g,金属空心试锥锥底直径40mm,高50mm:锥模上口内径60mm, 高75mm。 60 1.1±0.0 图1,2标准稠度与凝结时间测定仪（单位：m) 22实验步骤 可用调整水量和固定水量两种方法中的任一种测量，如发生争议时以调整水量方法为准。 (1)实验前须检查 仪器金属棒能否自由滑动：试锥降至模顶面位置时，指针应对准标尺零点：搅拌机运转正常等。 (2)水泥净浆的拌制 拌和前，搅拌锅和搅拌叶片需用湿布擦过，称取500g水泥试样倒入搅拌锅内，拌和时，先将锅放到 搅拌机锅座上，升到搅拌位置，开动机器：同时徐徐加入拌和用水，慢速搅拌120s,停拌15s,接着快速 搅拌120s后停机 采用调整水量法时，拌和水量按经验取值。采用周定水量法时，拌和水量用142.5ml,水量准确至 0.5ml. (3)标准稠度测定 拌和结束后，立即将拌好的净浆装入锥模内，用小刀插捣、振动数次，刮去多余净浆并抹平后，迅速 放到试锥下面固定位置上，将试锥降至净浆表面，拧紧螺丝：然后突然放松，让试锥自由沉入净浆中， 到试锥停止下沉时记录试锥下沉深度。整个操作应在搅拌后1.5min内完成
5 式中 F——水泥试样的筛余百分数，%； RS——水泥筛余物的质量，g。 m——水泥试样的质量，g。 要求计算精确至 0.1%。 2. 水泥标准稠度用水量测定《GB/T1346-2001》 2.1 主要仪器设备 （1）水泥净浆搅拌机 （2）标准稠度与凝结时间测定仪(见图 1.2) 锥体滑动部分的总质量为 300g±2g，金属空心试锥锥底直径 40mm，高 50mm；锥模上口内径 60mm， 高 75mm。 图 1.2 标准稠度与凝结时间测定仪（单位：mm） (a)试针支架；(b)试锥和锥模；(c)试针和圆模 1—铁座；2—金属圆棒；3—松紧螺丝；4—指针；5—标尺 2.2 实验步骤 可用调整水量和固定水量两种方法中的任一种测量，如发生争议时以调整水量方法为准。 （1）实验前须检查 仪器金属棒能否自由滑动；试锥降至模顶面位置时，指针应对准标尺零点；搅拌机运转正常等。 （2）水泥净浆的拌制 拌和前，搅拌锅和搅拌叶片需用湿布擦过，称取 500g 水泥试样倒入搅拌锅内，拌和时，先将锅放到 搅拌机锅座上，升到搅拌位置，开动机器；同时徐徐加入拌和用水，慢速搅拌 120s，停拌 15s，接着快速 搅拌 120s 后停机。 采用调整水量法时，拌和水量按经验取值。采用固定水量法时，拌和水量用 142.5ml，水量准确至 0.5ml。 （3）标准稠度测定 拌和结束后，立即将拌好的净浆装入锥模内,用小刀插捣、振动数次，刮去多余净浆并抹平后，迅速 放到试锥下面固定位置上，将试锥降至净浆表面，拧紧螺丝；然后突然放松，让试锥自由沉入净浆中， 到试锥停止下沉时记录试锥下沉深度。整个操作应在搅拌后 1.5min 内完成
