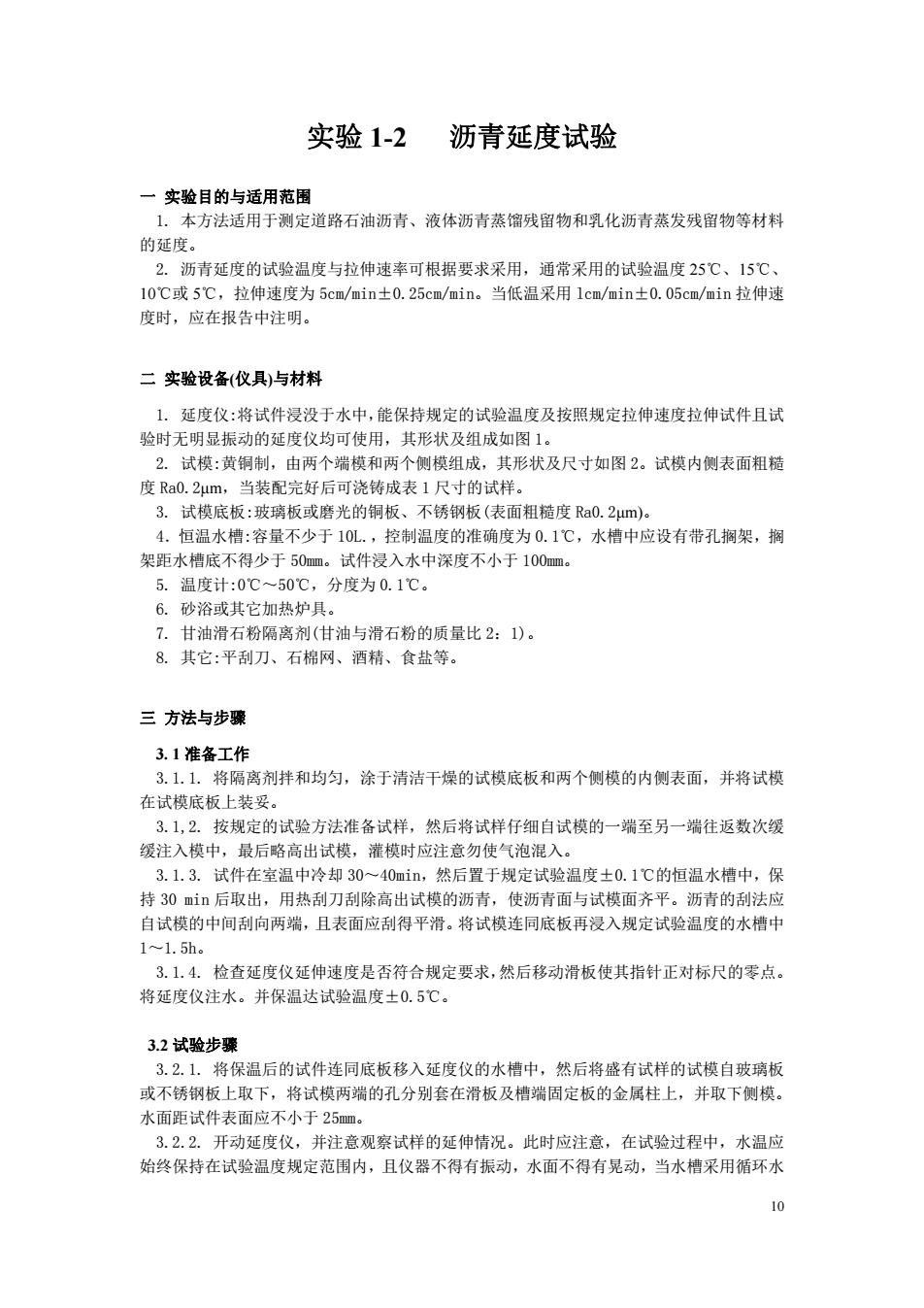

实验1-2沥青延度试验 一实验目的与适用范围 1.本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料 的延度。 2.沥青延度的试验温度与拉伸速率可根据要求采用，通常采用的试验温度25℃、15℃、 10C或5C,拉伸速度为5cm/min±0.25cm/min。当低温采用lcm/min±0.05cm/min拉伸速 度时，应在报告中注明 二实验设备（仪具）与材料 1.延度仪：将试件浸没于水中，能保持规定的试验温度及按照规定拉伸速度拉伸试件且试 验时无明显根动的延度仪均可使用，其形状及组成如图1。 2。试模：黄铜制， 由两个端模和两个侧模组成，其形状及尺寸如图2。试模内侧表面粗糙 度Ra0.2μm,当装配完好后可浇铸成表1尺寸的试样。 3.试模底板：玻璃板或磨光的铜板、不锈钢板（表面粗糙度Ra0.2um). 4.恒温水槽：容量不少于10L。,控制温度的准确度为0.1℃，水槽中应设有带孔搁架，据 架距水槽底不得少于50m。试件浸入水中深度不小于100m, 5.温度计：00 分度为0.1℃。 6.砂浴或其它加热炉具 7.甘油滑石粉隔离剂（甘油与滑石粉的质量比2：1）。 8.其它：平刮刀、石棉网、酒精、食盐等。 三方法与步骤 3.1准备工作 3.1.1.将隔离剂拌和均匀，涂于清洁干燥的试模底板和两个侧模的内侧表面，并将试模 在试模底板上装妥。 3.1,2.按规定的试验方法准备试样，然后将试样仔细自试模的一端至另一端往返数次缓 缓注入模中， 最后略高出试模 灌模时应注意勿使气泡混入 3.1.3.试件在室温中冷却30~40加in,然后置于规定试验温度±0.1℃的恒温水槽中，保 持30mi后取出，用热刮刀刮除高出试模的沥青，使沥青面与试模面齐平。沥青的刮法应 自试模的中间刮向两瑞，且表面应刮得平滑。将试模连同底板再浸入规定试验温度的水槽中 11.5h 3.1.4.检查延度仪延伸速度是否符合规定要求，然后移动滑板使其指针正对标尺的零点。 将延度仪注水。并保温达试验温度±0.5℃。 3.2试验步骤 3.2.1.将保温后的试件连同底板移入延度仪的水槽中，然后将盛有试样的试模自玻离板 或不锈钢板上取下，将试模两端的孔分别套在滑板及端固定板的金属柱上，并取下侧模。 水面距试件表面应不小于25m 3.2.2.开动延度仪，并注意观察试样的延伸情况。此时应注意，在试验过程中，水温应 始终保持在试验温度规定范围内，且仪器不得有振动，水面不得有晃动，当水槽采用循环水 10
10 实验 1-2 沥青延度试验 一 实验目的与适用范围 1. 本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料 的延度。 2. 沥青延度的试验温度与拉伸速率可根据要求采用，通常采用的试验温度 25℃、15℃、 10℃或 5℃，拉伸速度为 5cm/min±0.25cm/min。当低温采用 lcm/min±0.05cm/min 拉伸速 度时，应在报告中注明。 二 实验设备(仪具)与材料 1. 延度仪:将试件浸没于水中，能保持规定的试验温度及按照规定拉伸速度拉伸试件且试 验时无明显振动的延度仪均可使用，其形状及组成如图 1。 2. 试模:黄铜制，由两个端模和两个侧模组成，其形状及尺寸如图 2。试模内侧表面粗糙 度 Ra0.2μm，当装配完好后可浇铸成表 1 尺寸的试样。 3. 试模底板:玻璃板或磨光的铜板、不锈钢板(表面粗糙度 Ra0.2μm)。 4．恒温水槽:容量不少于 10L.，控制温度的准确度为 0.1℃，水槽中应设有带孔搁架，搁 架距水槽底不得少于 50mm。试件浸入水中深度不小于 100mm。 5. 温度计:0℃～50℃，分度为 0.1℃。 6. 砂浴或其它加热炉具。 7. 甘油滑石粉隔离剂(甘油与滑石粉的质量比 2：1)。 8. 其它:平刮刀、石棉网、酒精、食盐等。 三 方法与步骤 3. 1 准备工作 3.1.1. 将隔离剂拌和均匀，涂于清洁干燥的试模底板和两个侧模的内侧表面，并将试模 在试模底板上装妥。 3.1,2. 按规定的试验方法准备试样，然后将试样仔细自试模的一端至另一端往返数次缓 缓注入模中，最后略高出试模，灌模时应注意勿使气泡混入。 3.1.3. 试件在室温中冷却 30～40min，然后置于规定试验温度±0.1℃的恒温水槽中，保 持 30 min 后取出，用热刮刀刮除高出试模的沥青，使沥青面与试模面齐平。沥青的刮法应 自试模的中间刮向两端，且表面应刮得平滑。将试模连同底板再浸入规定试验温度的水槽中 1～1.5h。 3.1.4. 检查延度仪延伸速度是否符合规定要求，然后移动滑板使其指针正对标尺的零点。 将延度仪注水。并保温达试验温度±0.5℃。 3.2 试验步骤 3.2.1. 将保温后的试件连同底板移入延度仪的水槽中，然后将盛有试样的试模自玻璃板 或不锈钢板上取下，将试模两端的孔分别套在滑板及槽端固定板的金属柱上，并取下侧模。 水面距试件表面应不小于 25mm。 3.2.2. 开动延度仪，并注意观察试样的延伸情况。此时应注意，在试验过程中，水温应 始终保持在试验温度规定范围内，且仪器不得有振动，水面不得有晃动，当水槽采用循环水

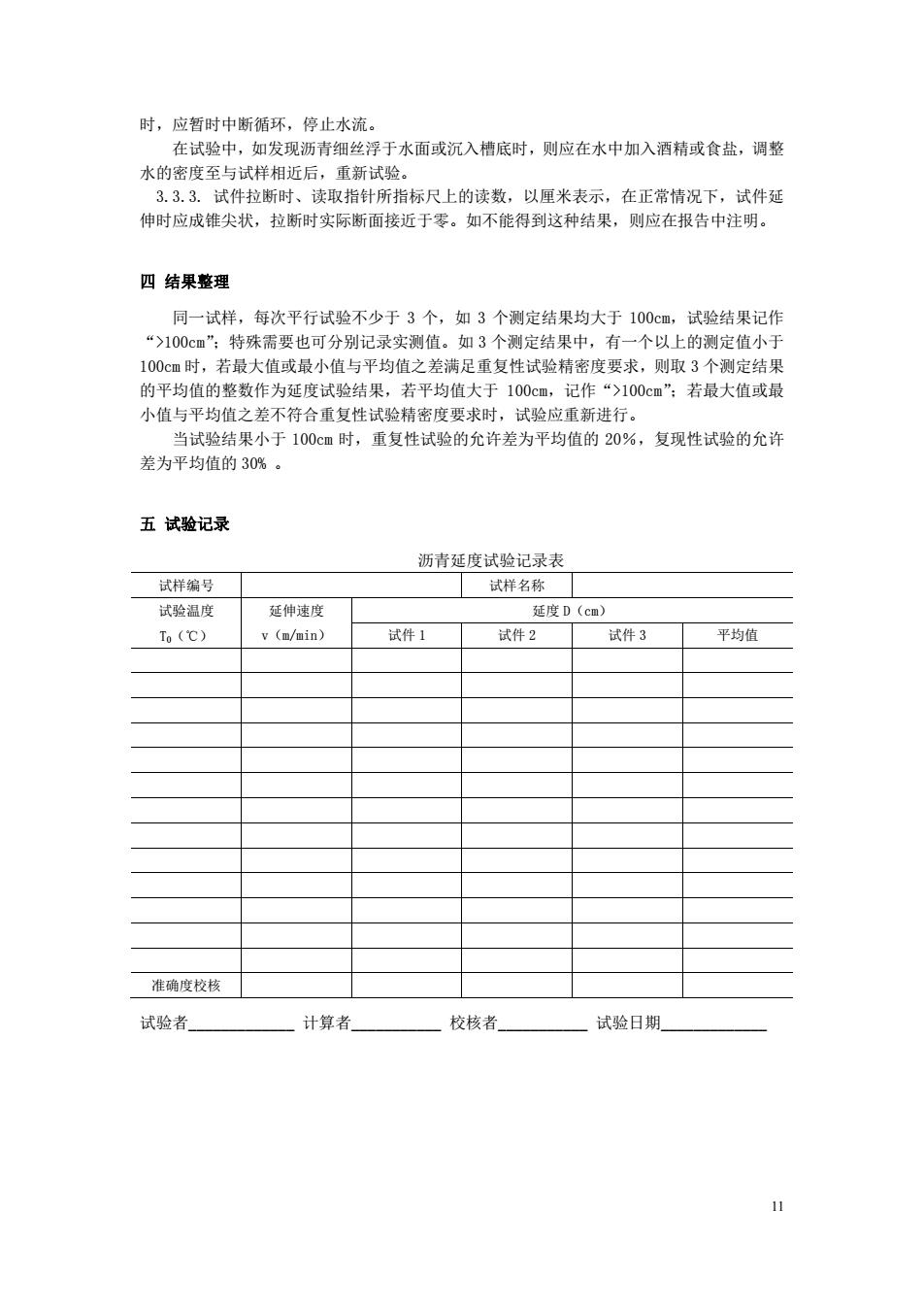

时，应暂时中断循环。停止水流。 ,如发现沥青细丝浮于水面或沉入槽底时，则应在水中加入酒精或 试样相近后 重新试 3.3.3. 试件拉断时、读取指针所指标尺上的读数，以厘米表示，在正常情况下，试件延 伸时应成锥尖状，拉断时实际断面接近于零。如不能得到这种结果，则应在报告中注明。 四结果整理 同一试样，每次平行试验不少于3个，如3个测定结果均大于100cm, 试验结果记作 “>100cm”:特殊需要也可分别记录实测值。如3个测定结果中，有一个以上的测定值小于 100©m时，若最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果 的平均值的整数作为延度试验结果，若平均值大于100cm,记作“>100cm”:若最大值或最 小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。 当试验结果小于100cm时，重复性试验的允许差为平均值的20%，复现性试验的允许 差为平均值的30%。 五试验记录 沥青延度试验记录表 试样编号 样名称 试验温度 延伸速度 延度D(cm) (c) (n/min) 试件1 试件2 试件3 平均值 准确度校核 试验者 计算者 ,校核者 试验日期
11 时，应暂时中断循环，停止水流。 在试验中，如发现沥青细丝浮于水面或沉入槽底时，则应在水中加入酒精或食盐，调整 水的密度至与试样相近后，重新试验。 3.3.3. 试件拉断时、读取指针所指标尺上的读数，以厘米表示，在正常情况下，试件延 伸时应成锥尖状，拉断时实际断面接近于零。如不能得到这种结果，则应在报告中注明。 四 结果整理 同一试样，每次平行试验不少于 3 个，如 3 个测定结果均大于 100cm，试验结果记作 “>100cm”；特殊需要也可分别记录实测值。如 3 个测定结果中，有一个以上的测定值小于 100cm 时，若最大值或最小值与平均值之差满足重复性试验精密度要求，则取 3 个测定结果 的平均值的整数作为延度试验结果，若平均值大于 100cm，记作“>100cm”；若最大值或最 小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。 当试验结果小于 100cm 时，重复性试验的允许差为平均值的 20％，复现性试验的允许 差为平均值的 30% 。 五 试验记录 沥青延度试验记录表 试样编号 试样名称 试验温度 T0（℃） 延伸速度 v（m/min） 延度 D（cm） 试件 1 试件 2 试件 3 平均值 准确度校核 试验者_____________ 计算者___________ 校核者___________ 试验日期_____________
