: Ultrasound (in tissue)-velocityofpropagation cvariesbetweendifferenttissues-Acoustical impedancez= pc- Interface boundaryTissue1 (Z)Tissue2 (Z)InterfaceReflectionIncident beam1-2%Soft tissue - Soft tissueEEEECEEE50%Soft tissue -BoneReflectedbeamRefractedbeam99%Soft tissue-Gas
• Ultrasound （in tissue） – velocity of propagation c varies between different tissues – Acoustical impedance Z = ρc – Interface boundary
Ultrasound (in tissue)- absorption (necessary for tissue heating). Ultrasound energy converted to heat as it passes through tissues.Absorptiongreater at higherfrequencies.Important principle for therapeutic ultrasound scattering (some neededfor image production)IncidentBeamImageAttenuationAbsorptionScatterAbsorption60-80%HEAT
• Ultrasound ( in tissue) – absorption (necessary for tissue heating) • Ultrasound energy converted to heat as it passes through tissues • Absorption greater at higher frequencies • Important principle for therapeutic ultrasound – scattering (some needed for image production)
·超声诊断（Imaging）一利用超声波的波动特性（即被动特性），把高频低能量的超声波作为信息的载体进入人体，并通过它与人体组织间的相互作用规律（反射、散射、透射等），提取其超声信号加以显像而获取有关生理与病理的信息
• 超声诊断（Imaging） – 利用超声波的波动特性（即被动特性），把高频低能 量的超声波作为信息的载体进入人体，并通过它与人 体组织间的相互作用规律（反射、散射、透射等）， 提取其超声信号加以显像而获取有关生理与病理的信 息

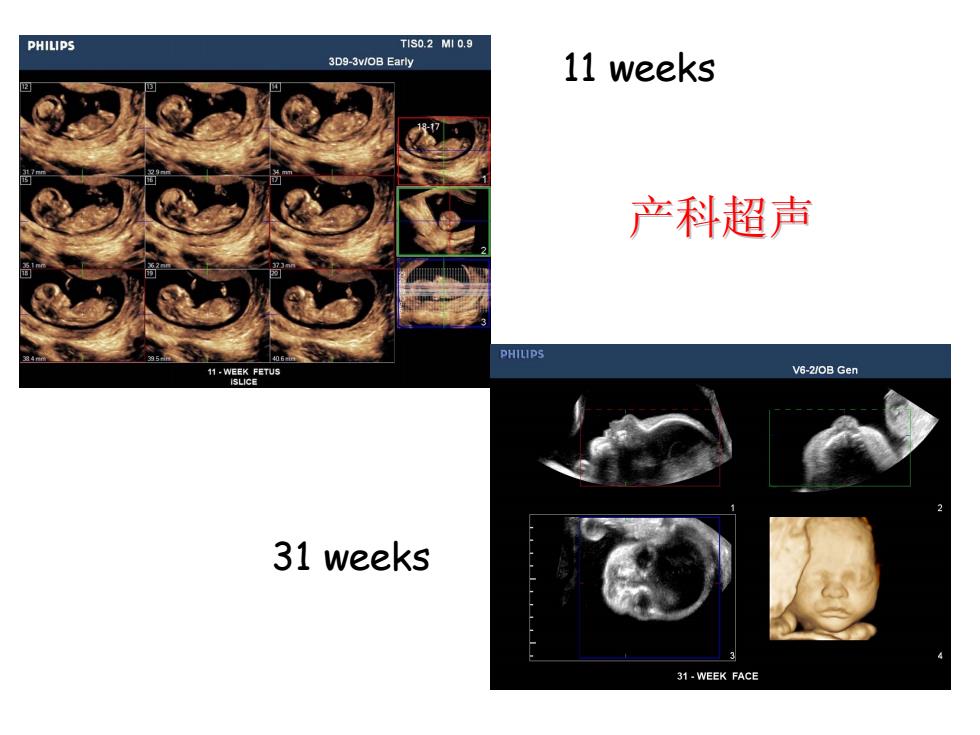

TISO.2-MI0.9PHILIPS3D9-3v/OB Early11 weeks产科超声ve-21OB Gen31 weeks
11 weeks 31 weeks 产科超声
·超声治疗（Therapy）一利用超声波的能量特性（即主动特性），把一定能量的超声波作用于人体病变部位，通过某种生物物理机制（机械的、热学的或空化的）对人体组织的状态、功能或结构产生一定的影响、变化、以至破坏而达到既定的医疗目的。一超声治疗的用途分为两类：一是产生非损伤性的热量或其他机械效应以刺激或加速身体对损伤的正常反映：二是对组织产生可控制的选择性杀灭
• 超声治疗（Therapy） – 利用超声波的能量特性（即主动特性），把一定能量 的超声波作用于人体病变部位，通过某种生物物理机 制（机械的、热学的或空化的）对人体组织的状态、 功能或结构产生一定的影响、变化、以至破坏而达到 既定的医疗目的。 – 超声治疗的用途分为两类：一是产生非损伤性的热量 或其他机械效应以刺激或加速身体对损伤的正常反 映；二是对组织产生可控制的选择性杀灭
