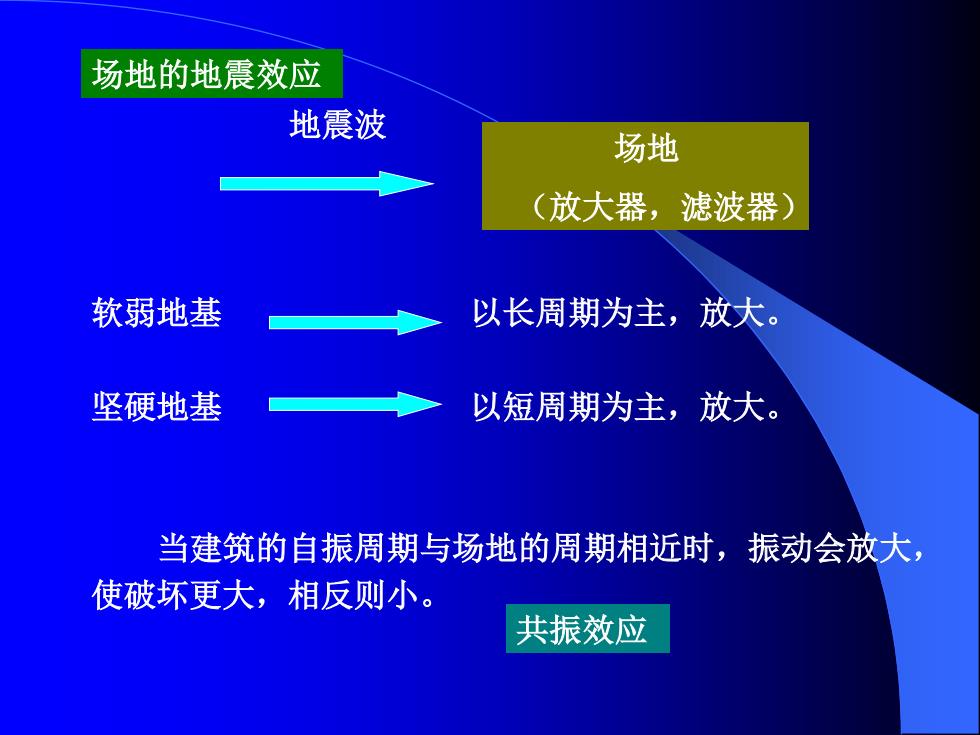

场地的地震效应 地震波 场地 (放大器，滤波器) 软弱地基 以长周期为主，放大。 坚硬地基 以短周期为主，放大。 当建筑的自振周期与场地的周期相近时，振动会放大， 使破坏更大，相反则小。 共振效应
地震波 软弱地基 以长周期为主，放大。 坚硬地基 以短周期为主，放大。 当建筑的自振周期与场地的周期相近时，振动会放大， 使破坏更大，相反则小。 场地 （放大器，滤波器） 场地的地震效应 共振效应

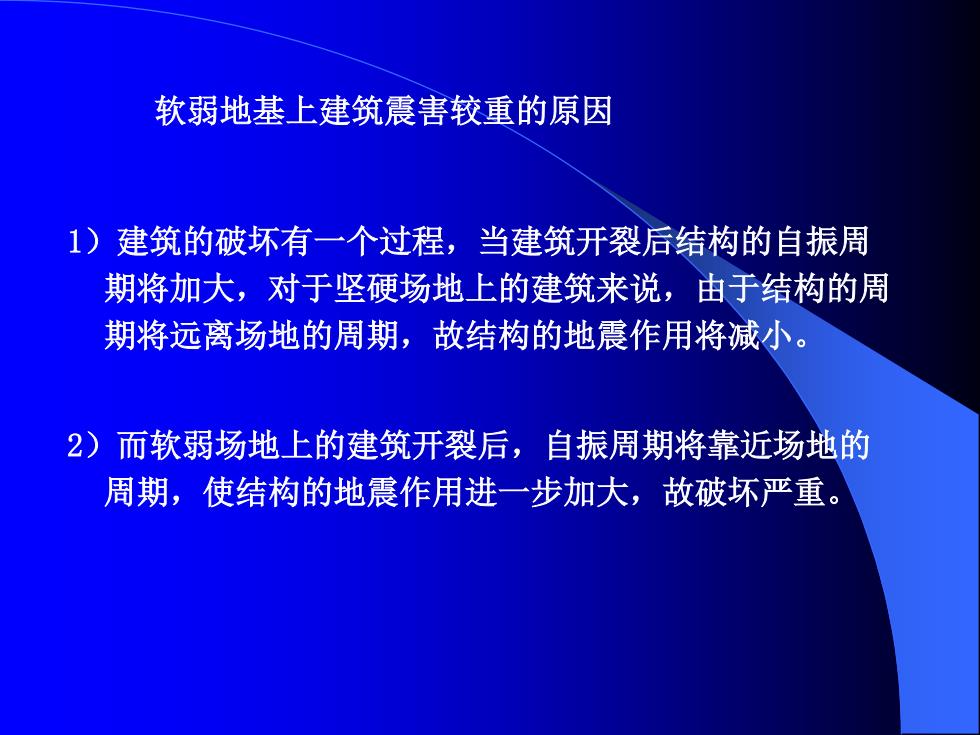

软弱地基上建筑震害较重的原因 1)建筑的破坏有一个过程，当建筑开裂后结构的自振周 期将加大，对于坚硬场地上的建筑来说，由于结构的周 期将远离场地的周期，故结构的地震作用将减小。 2)而软弱场地上的建筑开裂后，自振周期将靠近场地的 周期，使结构的地震作用进一步加大，故破坏严重
软弱地基上建筑震害较重的原因 1）建筑的破坏有一个过程，当建筑开裂后结构的自振周 期将加大，对于坚硬场地上的建筑来说，由于结构的周 期将远离场地的周期，故结构的地震作用将减小。 2）而软弱场地上的建筑开裂后，自振周期将靠近场地的 周期，使结构的地震作用进一步加大，故破坏严重

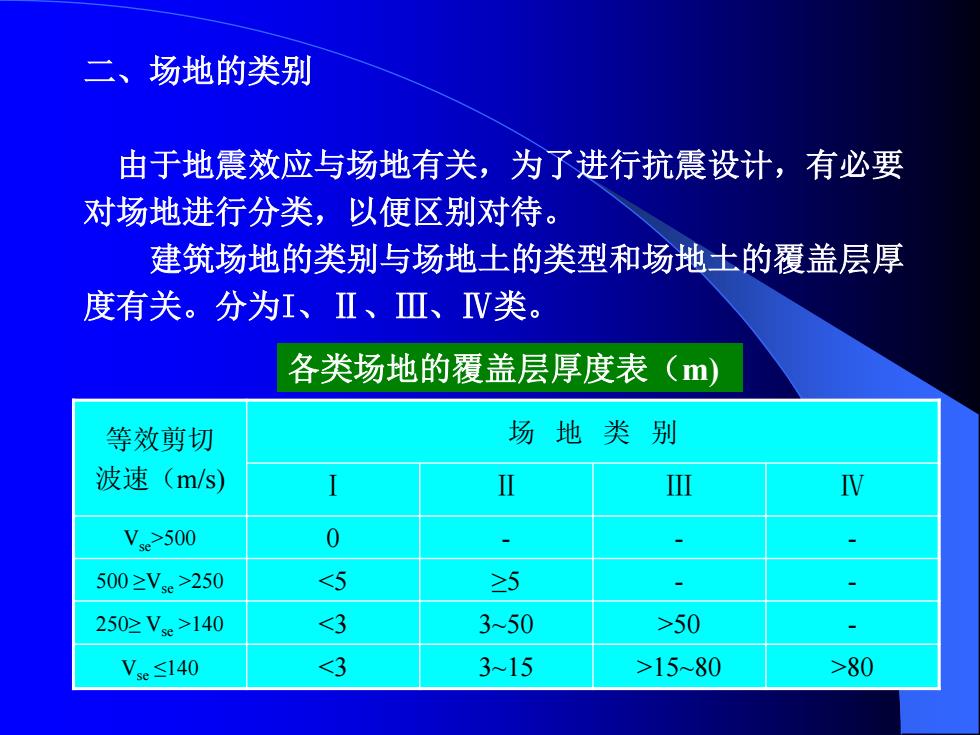

二、场地的类别 由于地震效应与场地有关，为了进行抗震设计，有必要 对场地进行分类，以便区别对待。 建筑场地的类别与场地土的类型和场地土的覆盖层厚 度有关。分为I、Ⅱ、Ⅲ、V类。 各类场地的覆盖层厚度表(m) 等效剪切 场地类别 波速(m/s) Ⅲ IV Ve>500 0 500≥Vse>250 <5 ≥5 2502Ve>140 <3 3-50 >50 Ve≤140 <3 315 >15~80 >80
二、场地的类别 由于地震效应与场地有关，为了进行抗震设计，有必要 对场地进行分类，以便区别对待。 建筑场地的类别与场地土的类型和场地土的覆盖层厚 度有关。分为I、Ⅱ、Ⅲ、Ⅳ类。 等效剪切 波速（m/s) 场 地 类 别 Ⅰ Ⅱ Ⅲ Ⅳ Vse>500 0 - - - 500 ≥Vse >250 <5 ≥5 - - 250≥ Vse >140 <3 3~50 >50 - Vse ≤140 <3 3~15 >15~80 >80 各类场地的覆盖层厚度表（m)

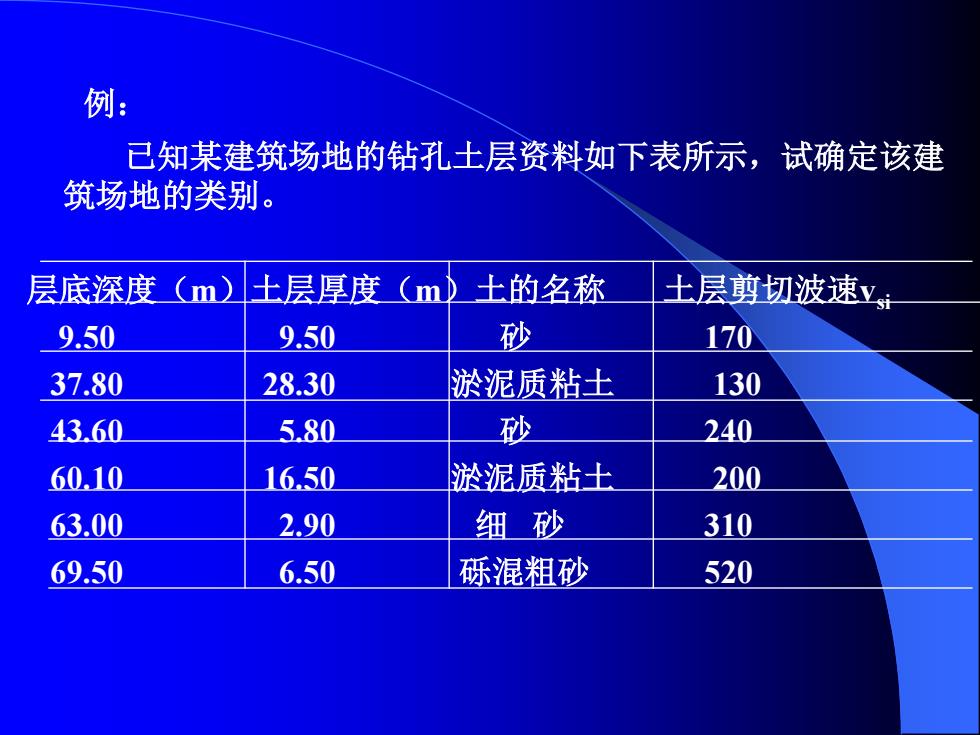

例： 已知某建筑场地的钻孔土层资料如下表所示，试确定该建 筑场地的类别。 层底深度(m) 土层厚度(m)土的名称 土层剪切波速y: 9.50 9.50 砂 170 37.80 28.30 淤泥质粘土 130 43.60 5.80 砂 240 6010 16.50 淤泥质粘土 200 63.00 2.90 细砂 310 69.50 6.50 砾混粗砂 520
例： 已知某建筑场地的钻孔土层资料如下表所示，试确定该建 筑场地的类别。 层底深度（m）土层厚度（m）土的名称 土层剪切波速vsi 9.50 9.50 砂 170 37.80 28.30 淤泥质粘土 130 43.60 5.80 砂 240 60.10 16.50 淤泥质粘土 200 63.00 2.90 细 砂 310 69.50 6.50 砾混粗砂 520
解 (1)确定地面下20m表层土的场地土类型 20 se =146.36m/s (9.5/170+10.5/130) ve值位于2502Ve>140m/s之间，故表层土属于中软场地土。 (2)确定覆盖层厚度dov 由表中数据知，63m以下的v1=520m/s>500血/s,故dov=63m。 (3)确定建筑场地的类别 由于表层土为中软场地土，以及dv>50m,查规范表4.1.6知， 该建筑场地类别为III类
解： （1）确定地面下20m表层土的场地土类型 vse值位于250 vse >140m/s之间，故表层土属于中软场地土。 （2）确定覆盖层厚度dov 由表中数据知，63m以下的vsi=520m/s>500m/s，故dov=63m。 （3）确定建筑场地的类别 由于表层土为中软场地土，以及dov>50m，查规范表4.1.6知， 该建筑场地类别为III类。 v m s s e 146.36 / (9.5/170 10.5/130) 20
