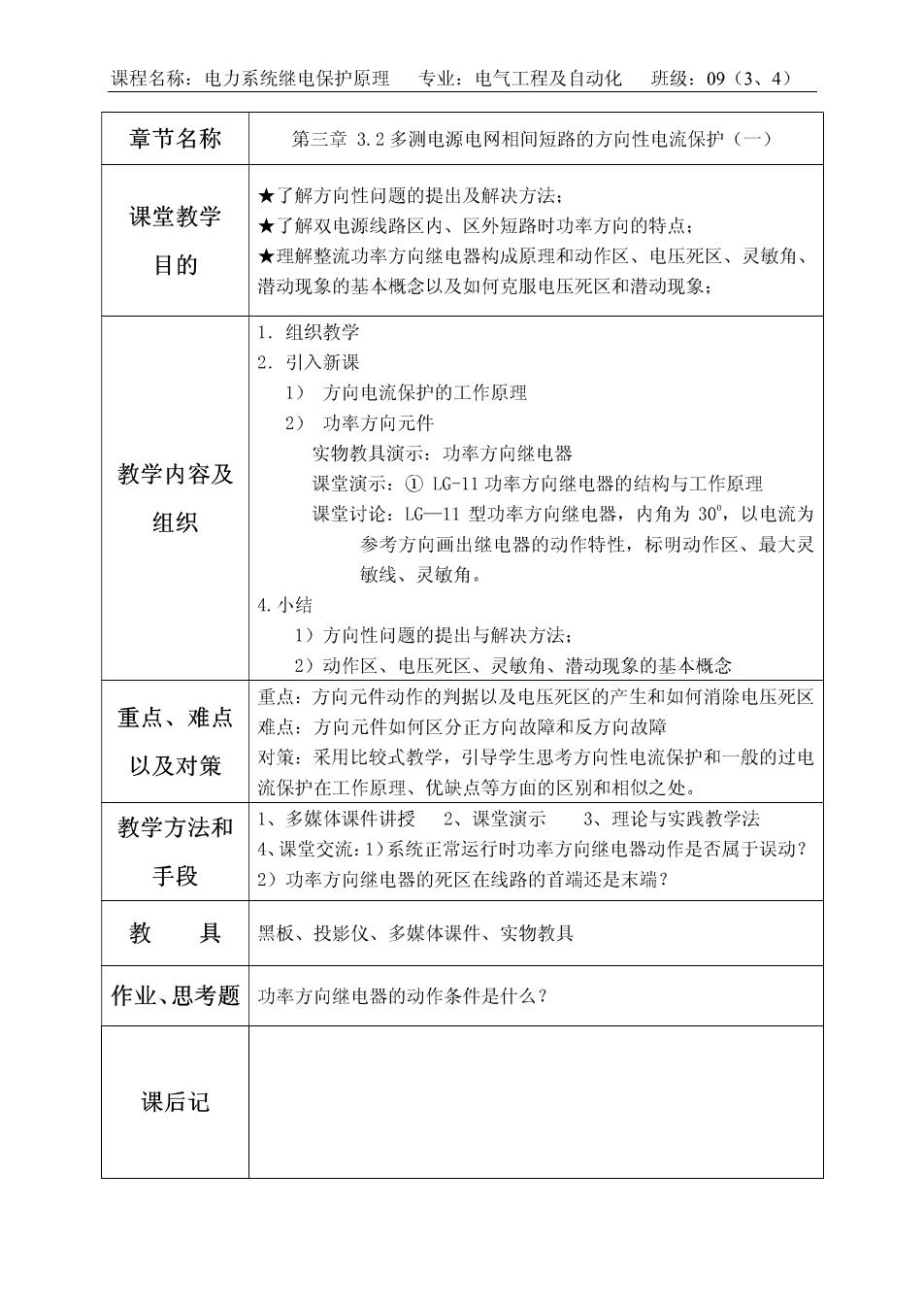

课程名称：电力系统继电保护原理专业：电气工程及自动化班级：09(3、4) 章节名称 第三章3.2多测电源电网相间短路的方向性电流保护（一） ★了解方向性问题的提出及解决方法： 课堂教学 ★了解双电源线路区内、区外短路时功率方向的特点： 目的 ★理解整流功率方向继电器构成原理和动作区、电压死区、灵敏角、 潜动现象的基本概念以及如何克服电压死区和潜动现象： 1.组织教学 2.引入新课 1)方向电流保护的工作原理 2)功率方向元件 实物教具演示：功率方向继电器 教学内容及 课堂演示：①LG-11功率方向继电器的结构与工作原理 组织 课堂讨论：LG一11型功率方向继电器，内角为30°，以电流为 参考方向画出继电器的动作特性，标明动作区、最大灵 敏线、灵敏角。 4.小结 1)方向性问题的提出与解决方法： 2)动作区、电压死区、灵敏角、潜动现象的基本概念 重点：方向元件动作的判据以及电压死区的产生和如何消除电压死区 重点、难点 难点：方向元件如何区分正方向故障和反方向故障 以及对策 对策：采用比较式教学，引导学生思考方向性电流保护和一般的过电 流保护在工作原理、优缺点等方血的区别和相似之处。 教学方法和 1、多媒体课件讲授2、课堂演示3、理论与实践教学法 4、课堂交流：1)系统正常运行时功率方向继电器动作是否属于误动： 手段 2)功率方向继电器的死区在线路的首端还是末端？ 举 黑板、投影仪、多媒体课件、实物教具 作业、思考题 功率方向继电器的动作条件是什么？ 课后记

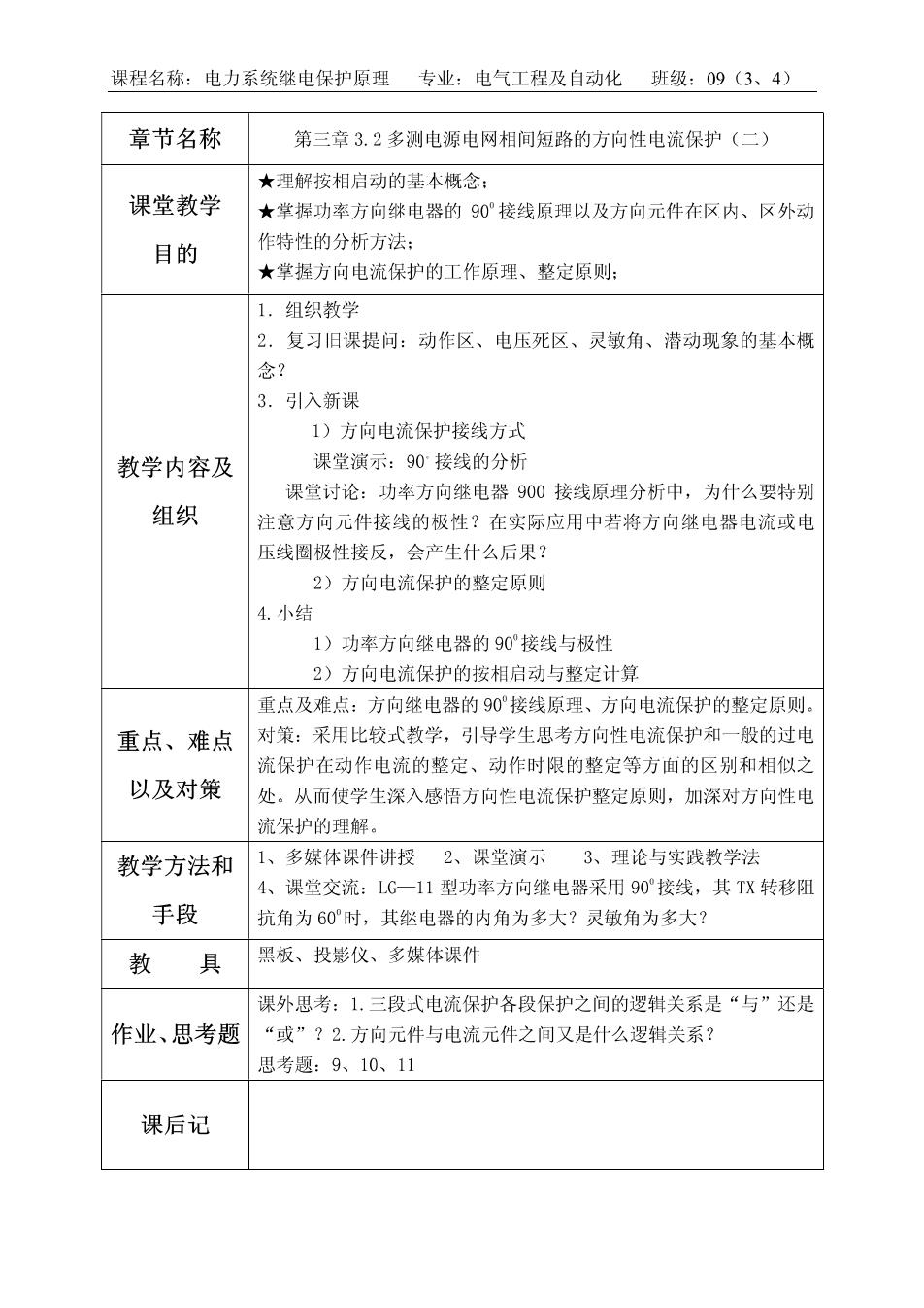

课程名称：电力系统继电保护原理专业：电气工程及自动化班级：09(3、4) 章节名称 第三章3.2多测电源电网相间短路的方向性电流保护（二） ★理解按相启动的基本概念： 课堂教学 ★掌握功率方向继电器的90接线原理以及方向元件在区内、区外动 目的 作特性的分析方法： ★掌握方向电流保护的工作原理、整定原则： 1.组织教学 2.复习旧课提问：动作区、电压死区、灵敏角、潜动现象的基本概 念？ 3.引入新课 1)方向电流保护接线方式 教学内容及 课堂演示：90接线的分析 课堂讨论：功率方向继电器900接线原理分析中，为什么要特别 组织 注意方向元件接线的极性？在实际应用中若将方向继电器电流或电 压线圈极性接反，会产生什么后果？ 2)方向电流保护的整定原则 4.小结 1)功率方向继电器的90°接线与极性 2)方向电流保护的按相启动与整定计算 重点及难点：方向继电器的90接线原理、方向电流保护的整定原则 重点、难点 对策：采用比较式教学，引导学生思考方向性电流保护和一般的过电 流保护在动作电流的整定、动作时限的整定等方面的区别和相似之 以及对策 处。从而使学生深入感悟方向性电流保护整定原则，加深对方向性电 流保护的理解。 教学方法和 1、多媒体课件讲授2、课堂演示3、理论与实践教学法 4、课堂交流：LC一11型功率方向继电器采用90°接线，其TX转移阻 手段 抗角为60时，其继电器的内角为多大？灵敏角为多大？ 教具 黑板、投影仪、多媒体课件 课外思考：1.三段式电流保护各段保护之间的逻辑关系是“与”还是 作业、思考题 “或”？2.方向元件与电流元件之间又是什么逻辑关系？ 思考题：9、10、11 课后记
