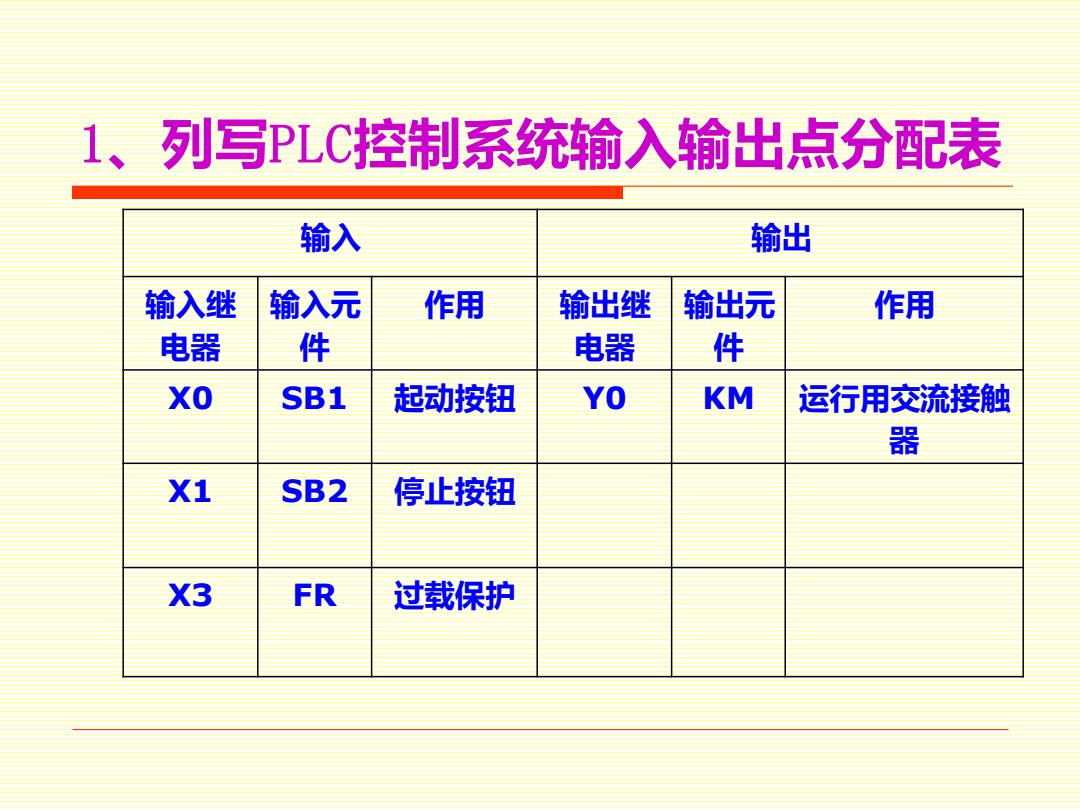

1、列写PLC控制系统输入输出点分配表 输入 输出 输入继 输入元 作用 输出继 输出元 作用 电器 件 电器 件 XO SB1 起动按钮 YO KM 运行用交流接触 器 X1 SB2 停止按钮 X3 FR 过载保护
1、列写PLC控制系统输入输出点分配表 输入 输出 输入继 电器 输入元 件 作用 输出继 电器 输出元 件 作用 X0 SB1 起动按钮 Y0 KM 运行用交流接触 器 X1 SB2 停止按钮 X3 FR 过载保护

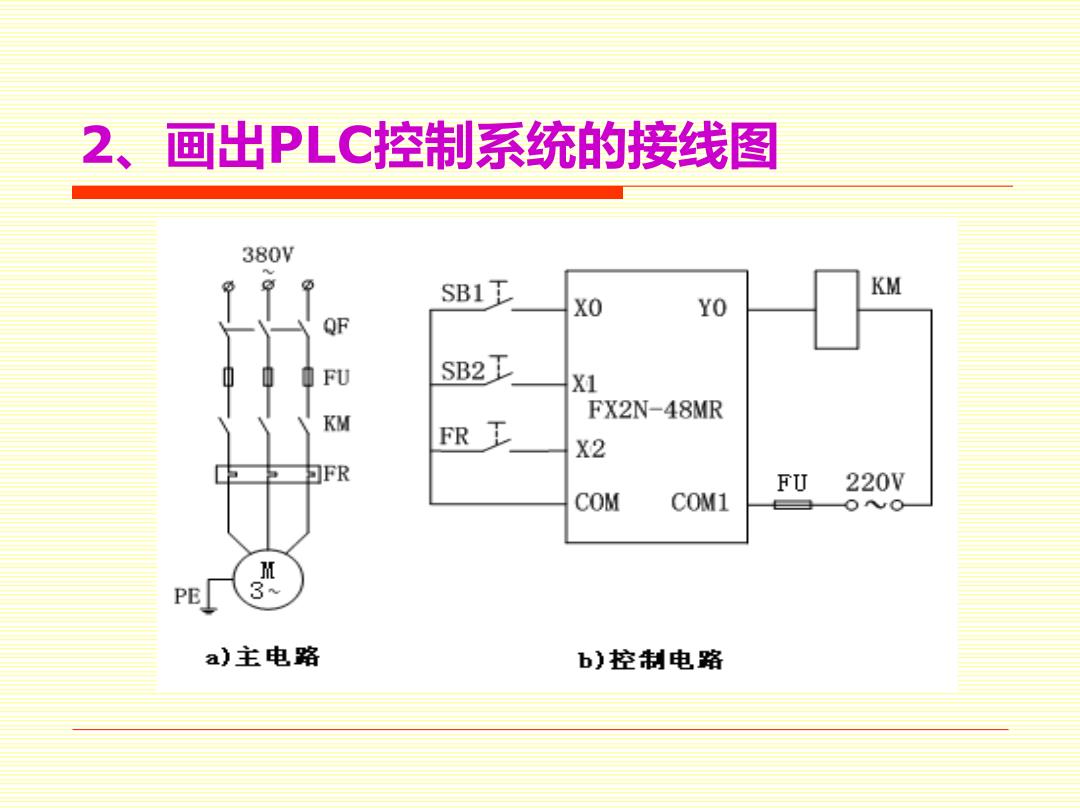

2、画出PLC控制系统的接线图 380V SB1T XO YO QF FU SB2L KM FX2N-48MR FR L X2 FR FU 220V COM COM1 ● a)主电路 b)控制电路
2、画出PLC控制系统的接线图

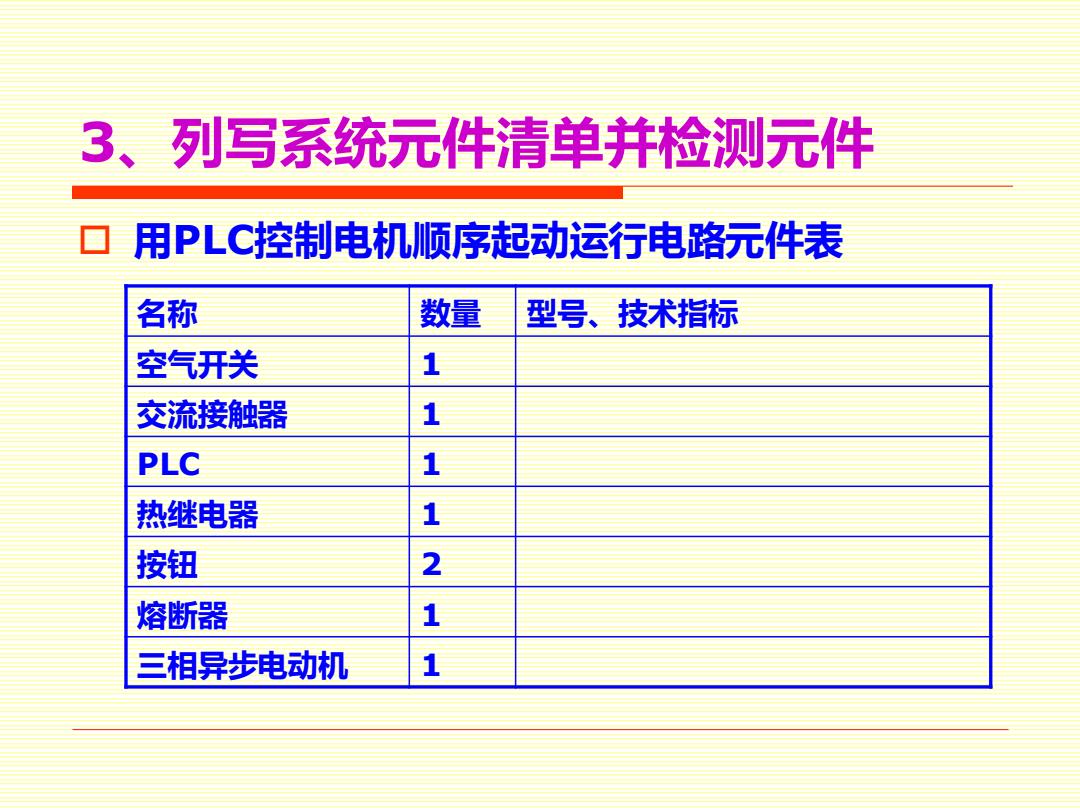

3、列写系统元件清单并检测元件 口用PLC控制电机顺序起动运行电路元件表 名称 数量 型号、技术指标 空气开关 1 交流接触器 PLC 1 热继电器 1 按钮 2 熔断器 1 三相异步电动机
3、列写系统元件清单并检测元件 用PLC控制电机顺序起动运行电路元件表 名称 数量 型号、技术指标 空气开关 1 交流接触器 1 PLC 1 热继电器 1 按钮 2 熔断器 1 三相异步电动机 1

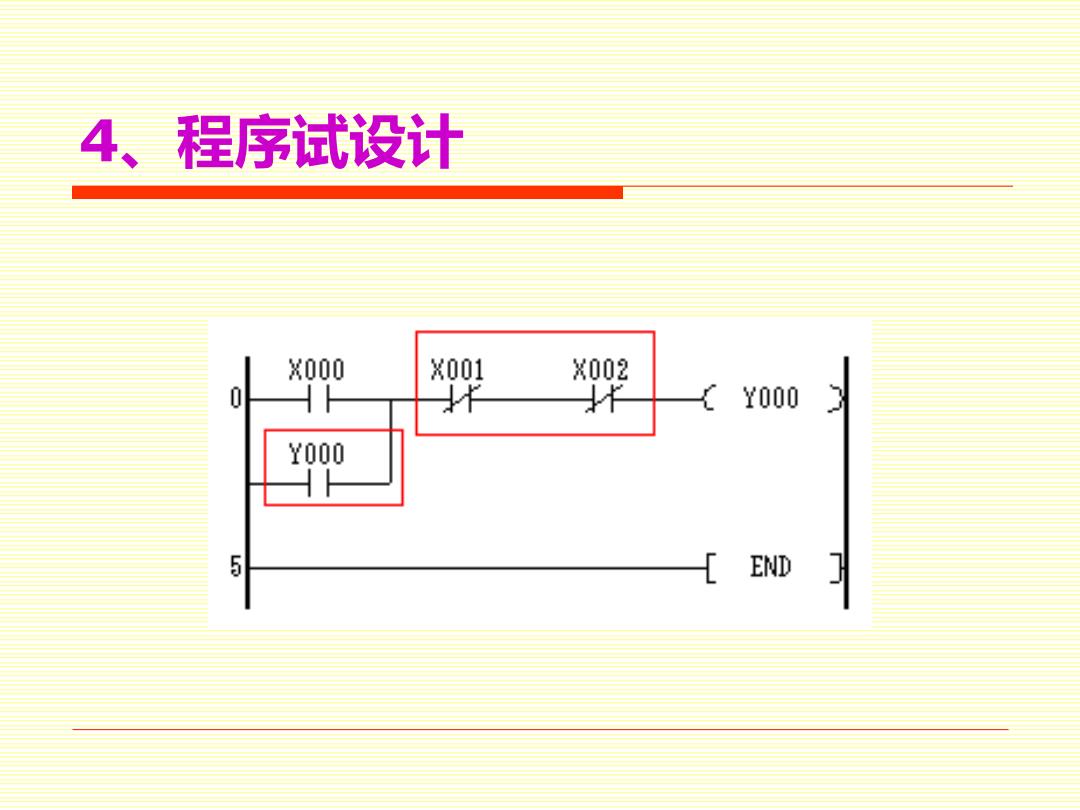

4、程序试设计 X000 X001 X002 ￥000 Y000 END
4、程序试设计
四、新资讯学习
四、新资讯学习
