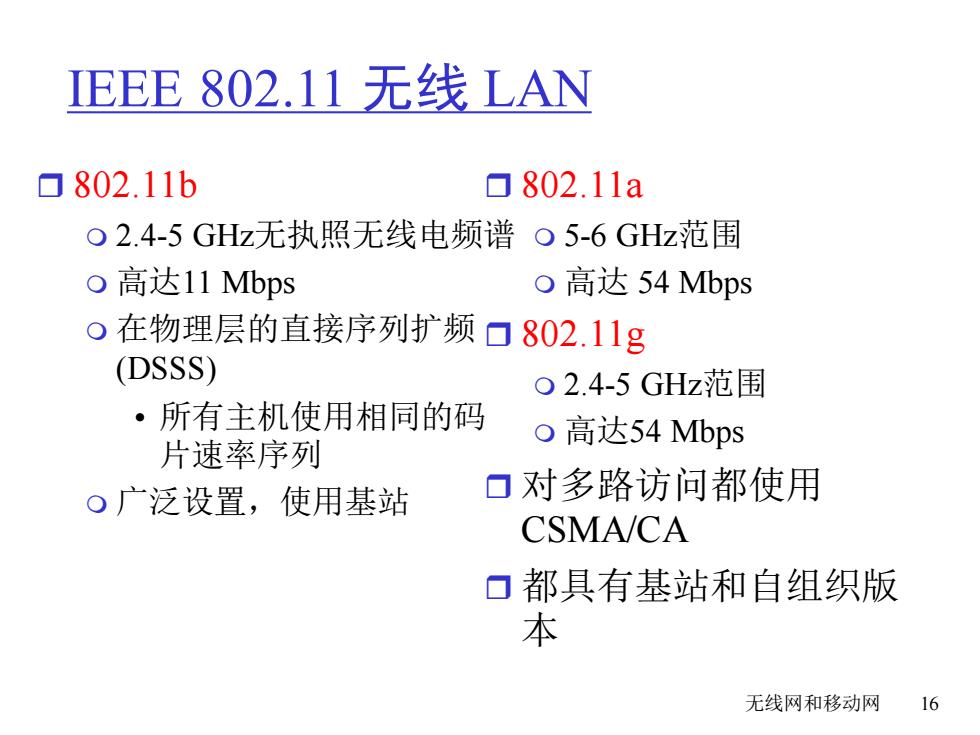

IEEE802.11无线LAN ▣802.11b ▣802.11a o2.4-5GHz无执照无线电频谱o5-6GHz范围 o高达11Mbps o高达54Mbps o在物理层的直接序列扩频口802.11g (DSSS) O2.4-5GHz范围 ·所有主机使用相同的码 o高达54Mbps 片速率序列 。广泛设置，使用基站 口对多路访问都使用 CSMA/CA 口都具有基站和自组织版 本 无线网和移动网 16
无线网和移动网 16 IEEE 802.11 无线 LAN 802.11b 2.4-5 GHz无执照无线电频谱 高达11 Mbps 在物理层的直接序列扩频 (DSSS) • 所有主机使用相同的码 片速率序列 广泛设置，使用基站 802.11a 5-6 GHz范围 高达 54 Mbps 802.11g 2.4-5 GHz范围 高达54 Mbps 对多路访问都使用 CSMA/CA 都具有基站和自组织版 本
802.11LAN体系结构 ▣无线主机使用基站通信 Internet O基站=接入点(AP) 口基本服务集(BSS)(又称为 “单元”)在基础设施模式中 包含： hub,switch or路由器 o无线主机 AP O接入点(AP):基站 BSS1 o自组织模式：仅有主机 AP BSS 2 无线网和移动网 17
无线网和移动网 17 802.11 LAN 体系结构 无线主机使用基站通信 基站 = 接入点 (AP) 基本服务集 (BSS) (又称为 “单元”)在基础设施模式中 包含: 无线主机 接入点(AP): 基站 BSS 1 自组织模式: 仅有主机 BSS 2 Internet hub, switch or 路由器 AP AP
802.11:信道，关联 口802.11b:2.4GHz-2.485GHz频谱划分为11个不同的频率 的信道 OAP管理为AP选择频率 O可能干扰：信道能够与临近AP选择相同的信道！ 口主机：必须与AP关联 O扫描信道，监听包括该AP的SSID和MAC地址的信 标帧 O选择AP去关联 o可能执行鉴别[第8章] o通常运行DHCP以得到在AP子网中的IP地址 无线网和移动网 18
无线网和移动网 18 802.11:信道, 关联 802.11b: 2.4GHz-2.485GHz频谱划分为11个不同的频率 的信道 AP管理为AP选择频率 可能干扰：信道能够与临近AP选择相同的信道! 主机: 必须与AP关联 扫描信道，监听包括该AP的SSID和MAC地址的信 标帧 选择AP去关联 可能执行鉴别 [第8章] 通常运行DHCP以得到在AP子网中的IP地址
IEEE802.11:多路访问 口避免碰撞：2+节点同时传输 ▣802.11：CSMA-在传输前感知 O不与其他节点正在进行的碰撞 ▣802.11：无碰撞检测！ O当传输时由于接收的信号变弱（衰退），难以接收（感知 碰撞) O在任何场合不能感知所有碰撞：隐终端，衰退 o月标遥象碰撞CSMAC粉 A's signal C's signal strength strength space 无线网和移动网 19
无线网和移动网 19 IEEE 802.11: 多路访问 避免碰撞: 2+ 节点同时传输 802.11: CSMA – 在传输前感知 不与其他节点正在进行的碰撞 802.11: 无碰撞检测! 当传输时由于接收的信号变弱(衰退)，难以接收(感知 碰撞) 在任何场合不能感知所有碰撞：隐终端，衰退 目标: 避免碰撞: CSMA/C(ollision)A(voidance) A B C A B C A’s signal strength space C’s signal strength

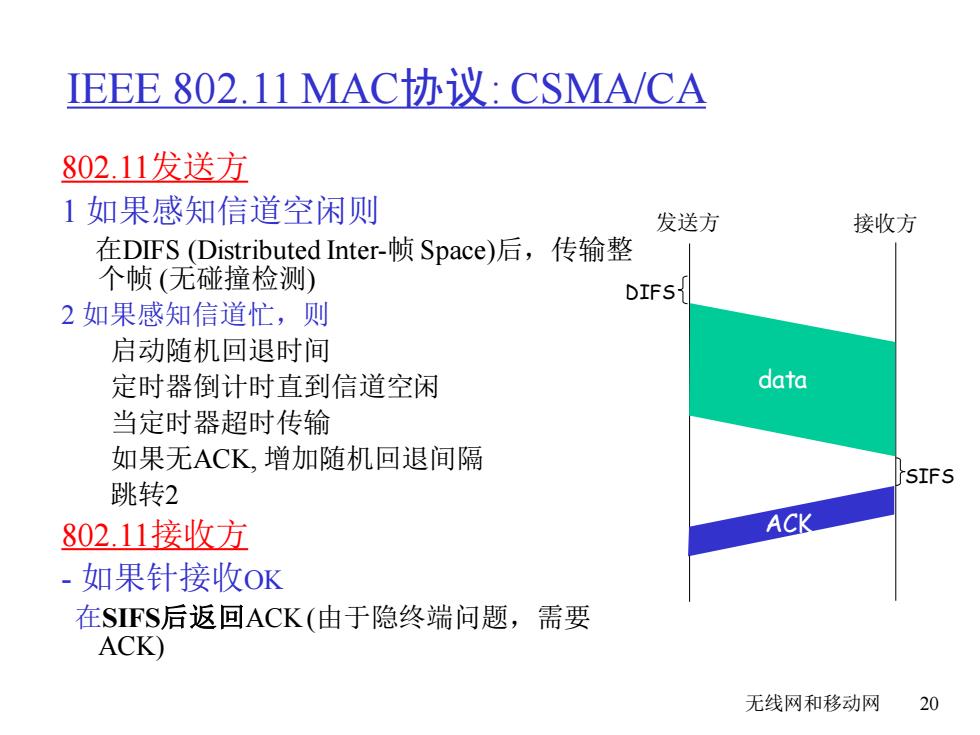

IEEE802.11MAC协议：CSMA/CA 802.11发送方 1如果感知信道空闲则 发送方 接收方 在DFS(Distributed Inter-帧Space)后，传输整 个帧（无碰撞检测） DIFS- 2如果感知信道忙，则 启动随机回退时间 定时器倒计时直到信道空闲 data 当定时器超时传输 如果无ACK,增加随机回退间隔 SIFS 跳转2 802.11接收方 ACK -如果针接收OK 在SFS后返回ACK(由于隐终端问题，需要 ACK) 无线网和移动网 20
无线网和移动网 20 IEEE 802.11 MAC协议: CSMA/CA 802.11发送方 1 如果感知信道空闲则 在DIFS (Distributed Inter-帧 Space)后，传输整 个帧 (无碰撞检测) 2 如果感知信道忙，则 启动随机回退时间 定时器倒计时直到信道空闲 当定时器超时传输 如果无ACK, 增加随机回退间隔 跳转2 802.11接收方 - 如果针接收OK 在SIFS后返回ACK (由于隐终端问题，需要 ACK) 发送方 接收方 DIFS data SIFS ACK
