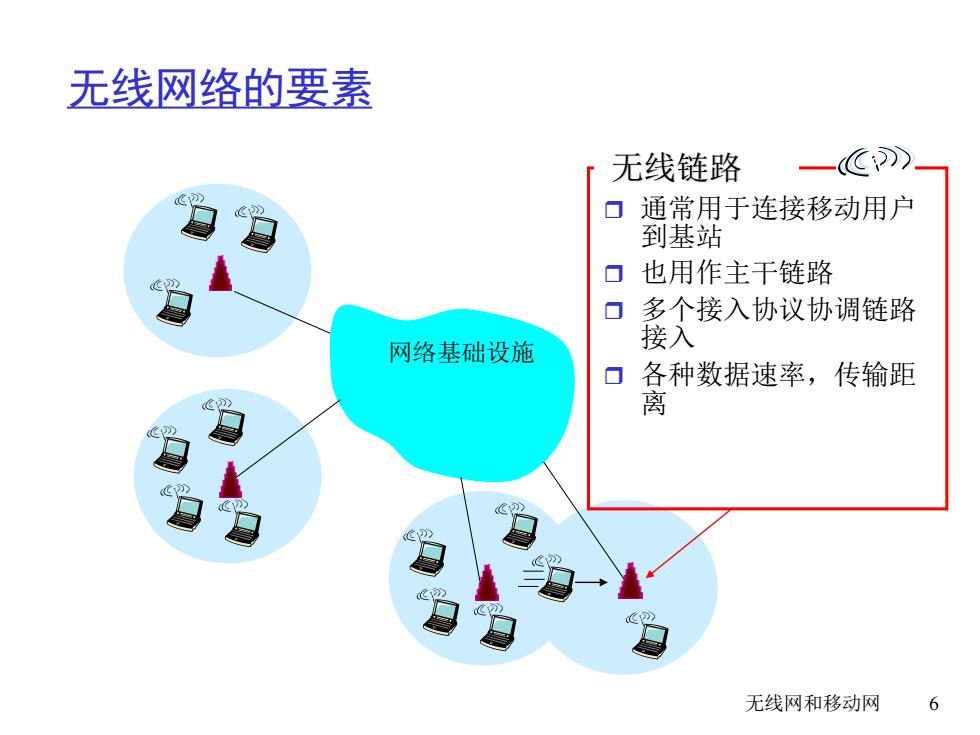

无线网络的要素 无线链路 一》) 通常用于连接移动用户 到基站 也用作主干链路 0 多个接入协议协调链路 网络基础设施 接入 口各种数据速率，传输距 离 无线网和移动网 6
无线网和移动网 6 无线网络的要素 网络基础设施 无线链路 通常用于连接移动用户 到基站 也用作主干链路 多个接入协议协调链路 接入 各种数据速率，传输距 离

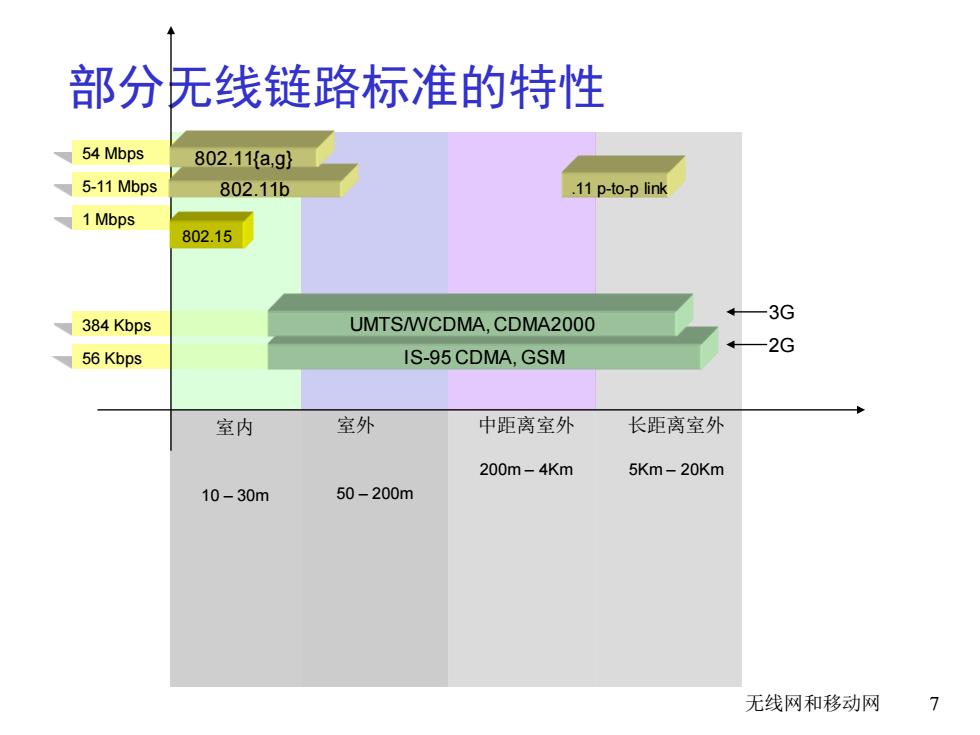

部分无线链路标准的特性 54 Mbps 802.11a,g} 5-11 Mbps 802.11b .11 p-to-p link 1Mbps 802.15 —3G 384 Kbps UMTS/WCDMA,CDMA2000 56 Kbps IS-95 CDMA,GSM ←—2G 室内 室外 中距离室外 长距离室外 200m-4Km 5Km-20Km 10-30m 50-200m 无线网和移动网
无线网和移动网 7 部分无线链路标准的特性 384 Kbps 56 Kbps 54 Mbps 5-11 Mbps 1 Mbps 802.15 802.11b 802.11{a,g} IS-95 CDMA, GSM UMTS/WCDMA, CDMA2000 .11 p-to-p link 2G 3G 室内 10 – 30m 室外 50 – 200m 中距离室外 200m – 4Km 长距离室外 5Km – 20Km
无线网络的要素 基础设施模式 口基站连接移动用户到有 线网络 口切换：移动用户改变与 有线网络连接的基站 网络基础设施 2 无线网和移动网
无线网和移动网 8 无线网络的要素 网络基础设施 基础设施模式 基站连接移动用户到有 线网络 切换: 移动用户改变与 有线网络连接的基站
无线网络的要素 自组织模式 口无基站 口在链路覆盖的范围内节 点仅能传输到另外的节 点 口节点将它们组织成为一 个网络：在它们自己中 选路 无线网和移动网 9
无线网和移动网 9 无线网络的要素 自组织模式 无基站 在链路覆盖的范围内节 点仅能传输到另外的节 点 节点将它们组织成为一 个网络：在它们自己中 选路

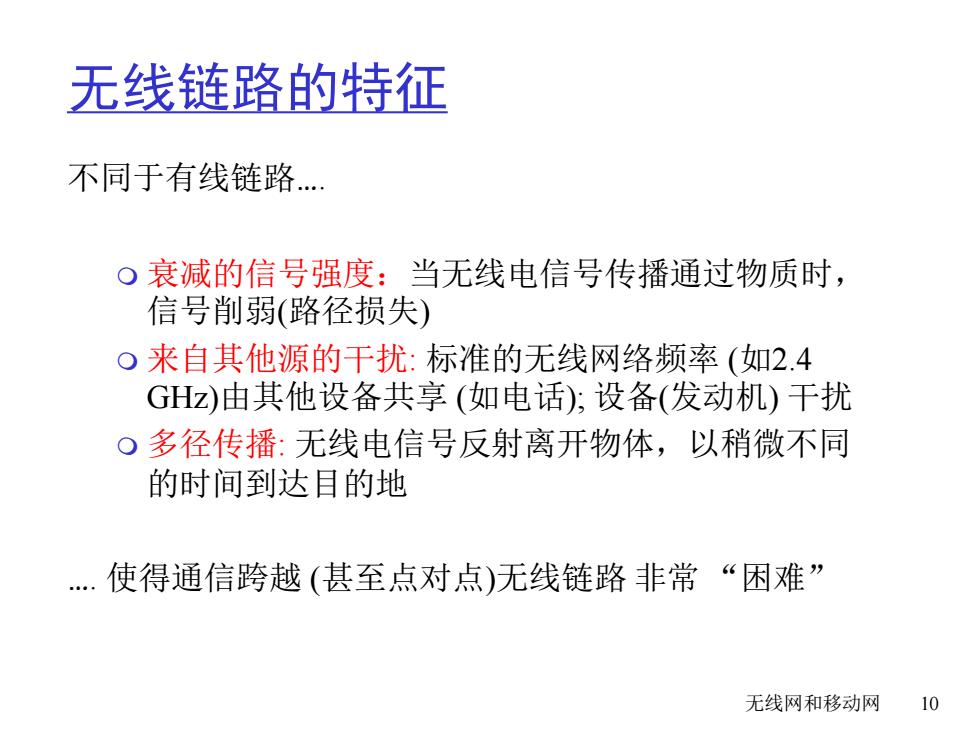

无线链路的特征 不同于有线链路. 。衰减的信号强度：当无线电信号传播通过物质时， 信号削弱（路径损失） o来自其他源的干扰：标准的无线网络频率（如2.4 GHz)由其他设备共享（如电话）；设备（发动机）干扰 。多径传播：无线电信号反射离开物体，以稍微不同 的时间到达目的地 使得通信跨越（甚至点对点）无线链路非常“困难” 无线网和移动网 10
无线网和移动网 10 无线链路的特征 不同于有线链路. 衰减的信号强度：当无线电信号传播通过物质时， 信号削弱(路径损失) 来自其他源的干扰: 标准的无线网络频率 (如2.4 GHz)由其他设备共享 (如电话); 设备(发动机) 干扰 多径传播: 无线电信号反射离开物体，以稍微不同 的时间到达目的地 . 使得通信跨越 (甚至点对点)无线链路 非常 “困难
