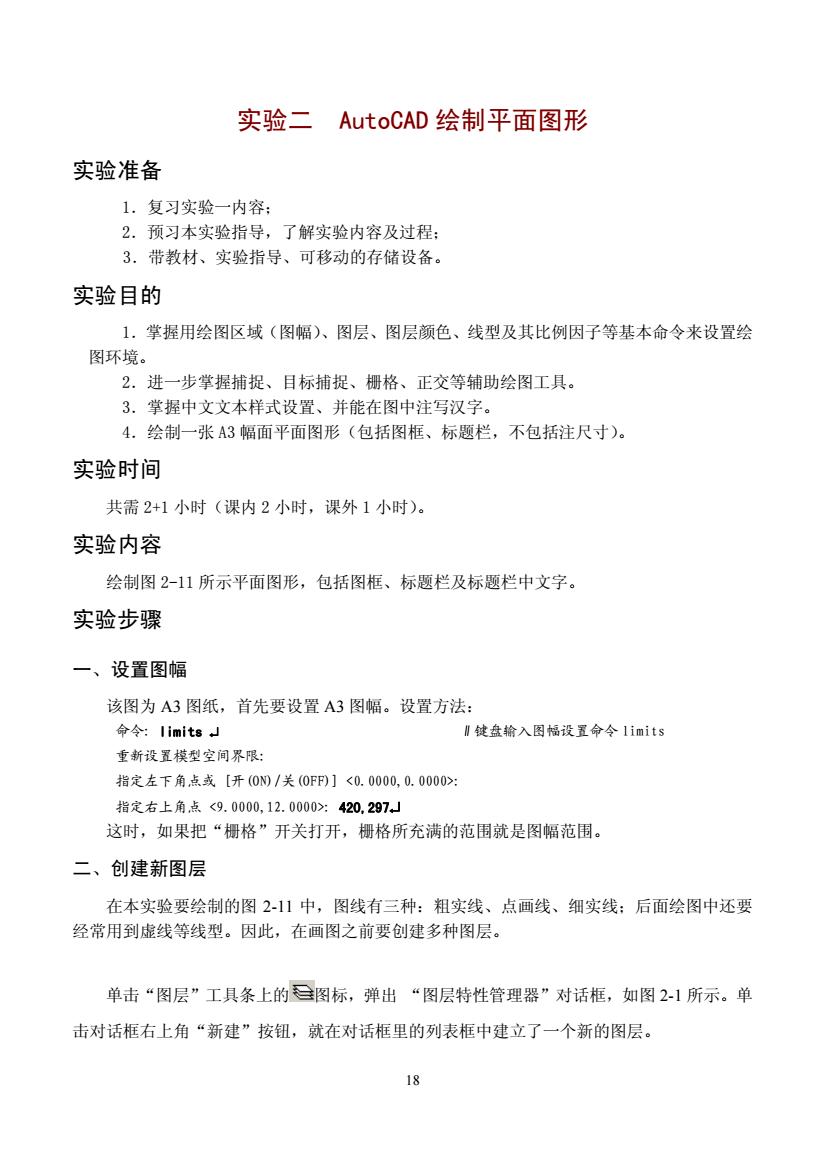

实验二AutoCAD绘制平面图形 实验准备 1.复习实验一内容： 2.预习本实验指导，了解实验内容及过程： 3.带教材、实验指导、可移动的存储设备。 实验目的 1.掌握用绘图区域（图幅）、图层、图层颜色、线型及其比例因子等基本命令来设置绘 图环境。 2.进一步掌握捕捉、目标捕捉、栅格、正交等辅助绘图工具 3.掌握中文文本样式设置、并能在图中注写汉字。 4.绘制一张A3幅面平面图形（包括图框、标题栏，不包括注尺寸） 实验时间 共需2+1小时（课内2小时，课外1小时）。 实验内容 绘制图2-11所示平面图形，包括图框、标题栏及标题栏中文字。 实验步骤 一、设置图幅 该图为A3图纸，首先要设置A3图幅。设置方法： 命令：1 imits」 【健盘输入图幅设置命今1im1ts 重新设置模型空问界限： 指定左下角点或[开(0M/关(0FF)]<0.0000,0.0000>: 指定右上角点<9.0000,12.0000>：420,297」 这时，如果把“栅格”开关打开，栅格所充满的范围就是图幅范围。 二、创建新图层 在本实验要绘制的图211中，图线有三种：粗实线、点画线、细实线；后面绘图中还要 经常用到虚线等线型。因此，在画图之前要创建多种图层。 单击“图层”工具条上的三图标，弹出“图层特性管理器”对话框，如图21所示。单 击对话框右上角“新建”按钮，就在对话框里的列表框中建立了一个新的图层。 18
18 实验二 AutoCAD 绘制平面图形 实验准备 1．复习实验一内容； 2．预习本实验指导，了解实验内容及过程； 3．带教材、实验指导、可移动的存储设备。 实验目的 1．掌握用绘图区域（图幅）、图层、图层颜色、线型及其比例因子等基本命令来设置绘 图环境。 2．进一步掌握捕捉、目标捕捉、栅格、正交等辅助绘图工具。 3．掌握中文文本样式设置、并能在图中注写汉字。 4．绘制一张 A3 幅面平面图形（包括图框、标题栏，不包括注尺寸）。 实验时间 共需 2+1 小时（课内 2 小时，课外 1 小时）。 实验内容 绘制图 2-11 所示平面图形，包括图框、标题栏及标题栏中文字。 实验步骤 一、设置图幅 该图为 A3 图纸，首先要设置 A3 图幅。设置方法： 命令: limits ↵ ∥键盘输入图幅设置命令 limits 重新设置模型空间界限: 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 指定右上角点 <9.0000,12.0000>: 420,297↵ 这时，如果把“栅格”开关打开，栅格所充满的范围就是图幅范围。 二、创建新图层 在本实验要绘制的图 2-11 中，图线有三种：粗实线、点画线、细实线；后面绘图中还要 经常用到虚线等线型。因此，在画图之前要创建多种图层。 单击“图层”工具条上的 图标，弹出 “图层特性管理器”对话框，如图 2-1 所示。单 击对话框右上角“新建”按钮，就在对话框里的列表框中建立了一个新的图层

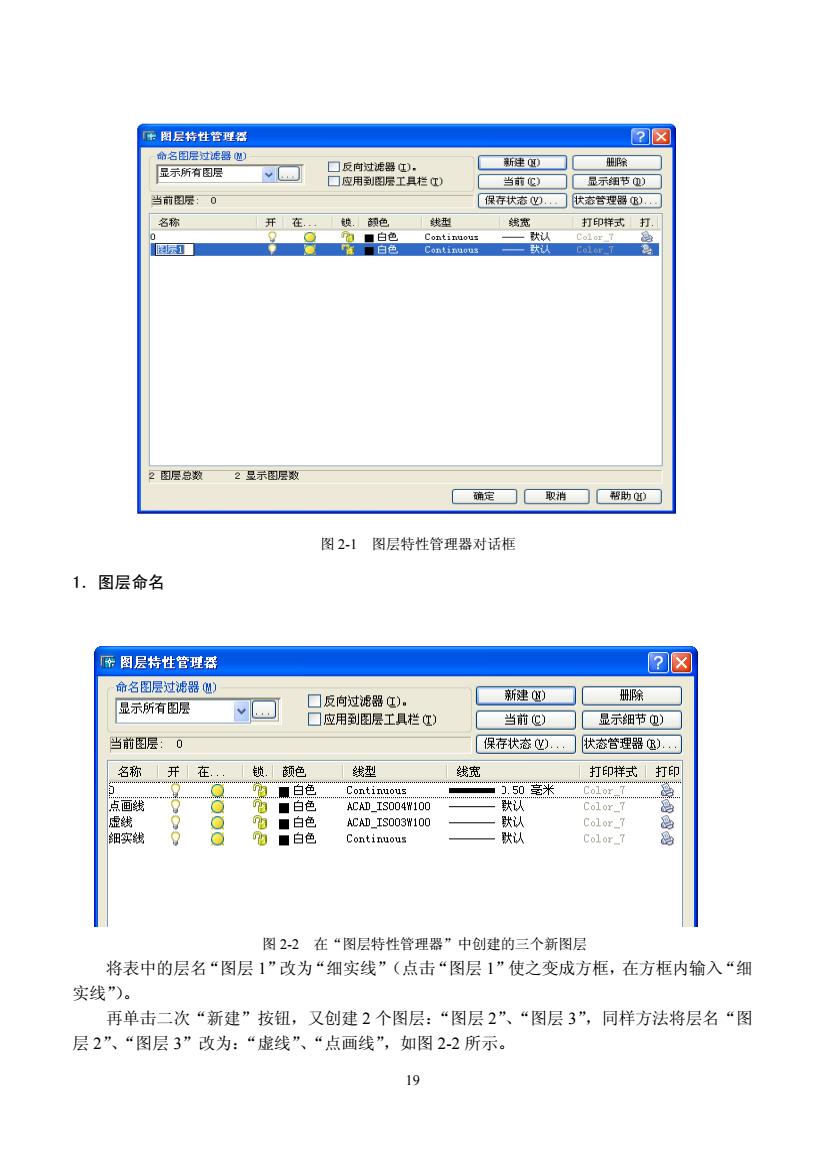

保图层特性管理器 名图层过滤悬W) 新) 除 当前图元 名称 开在 2图层总数 之示图层 转定☐取消☐帮助)☐ 图21图层特性管理器对话框 1.图层命名 师图层特性管理器 ☒ 命名图层过地器) 新)☐册除 显示所有图厚 ☐反向过说器红). ■应用到图层工具栏T) 当前)显示细节) 当前图层：0 保存状态心状态管理器).☐ 名称开在 ,锁，色 线型 线宽 打印样式打印 ■百 0毫米 细实线 色 Continuous 认 Color 图2-2在“图层特性管理器”中创建的三个新图层 将表中的层名“图层1”改为“细实线”（点击“图层1”使之变成方框，在方框内输入“细 实线”)。 再单击二次“新建”按钮，又创建2个图层：“图层2”、“图层3”，同样方法将层名“图 层2”、“图层3”改为：“虚线”、“点画线”，如图2-2所示
19 1．图层命名 将表中的层名“图层 1”改为“细实线”（点击“图层 1”使之变成方框，在方框内输入“细 实线”）。 再单击二次“新建”按钮，又创建 2 个图层：“图层 2”、“图层 3”，同样方法将层名“图 层 2”、“图层 3”改为：“虚线”、“点画线”，如图 2-2 所示。 图 2-1 图层特性管理器对话框 图 2-2 在“图层特性管理器”中创建的三个新图层

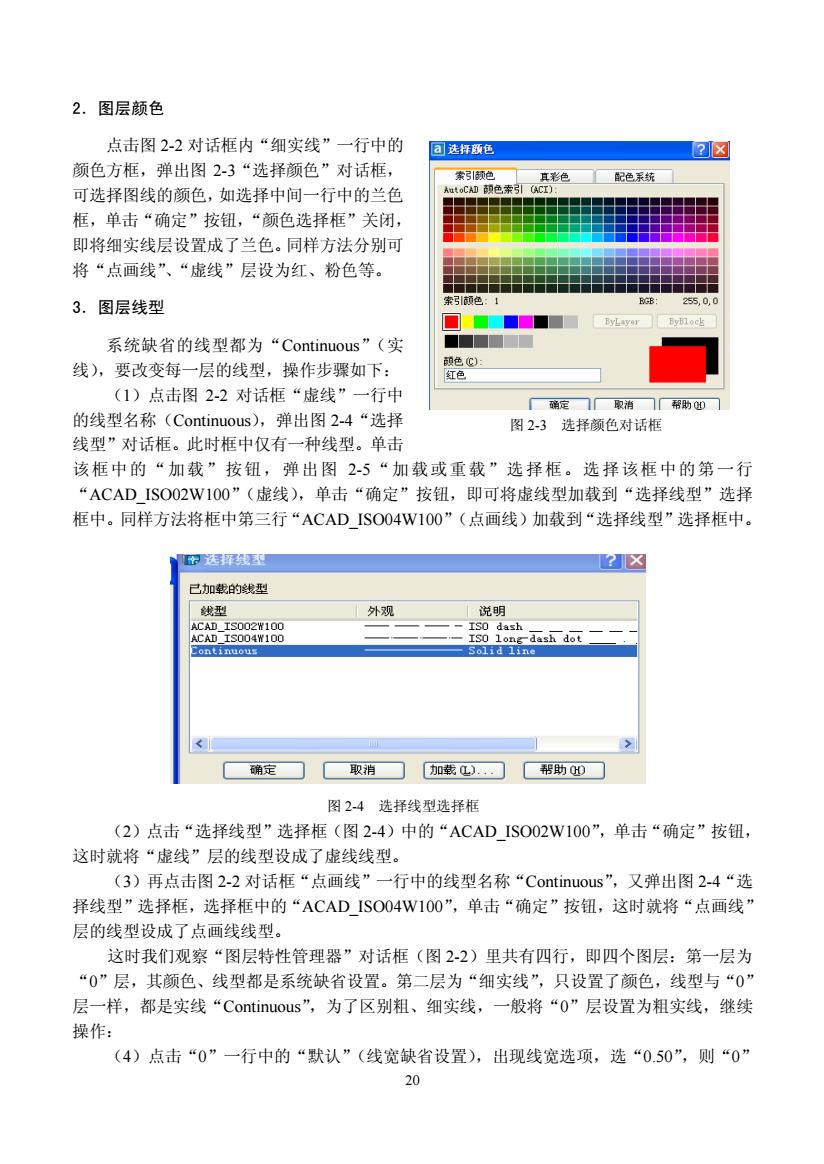

2.图层颜色 点击图2-2对话框内“细实线”一行中的 同选持西色 ☒☒ 颜色方框，弹出图2-3“选择颜色”对话框， 配色系统 可选择图线的颜色，如选择中间一行中的兰色 框，单击“确定”按钮，“颜色选择框”关闭， 即将细实线层设置成了兰色。同样方法分别可 将“点画线”、“虚线”层设为红、粉色等。 3.图层线型 系统缺省的线型都为“Continuous”(实 线)，要改变每一层的线型，操作步骤如下： (1)点击图2-2对话框“虚线”一行中 定 取消 帮助0 的线型名称(Continuous),弹出图2-4“选择 图2-3选择颜色对话框 线型”对话框。此时框中仅有一种线型。单击 该框中的“加载”按钮，弹出图2-5“加载或重载”选择框。选择该框中的第一行 “ACAD ISO02W100”(虚线)，单击“确定”按钮，即可将虚线型加载到“选择线型”选择 框中。同样方法将框中第三行“ACAD ISO04WIO0”(点画线)加载到“选择线型”选择框中。 ☒ 已力加载的线型 线 外双 说叫 -dash dot一 确定☐取消☐ 加).□帮助0D 图2-4选择线型选择框 (2)点击“选择线型”选择框（图2-4）中的“ACAD ISO02W100”,单击“确定”按钮， 这时就将“虚线”层的线型设成了虚线线型。 (3)再点击图2-2对话框“点回线”一行中的线型名称“Continuous”,义弹出图2.4“选 择线型”选择框，选择框中的“ACAD ISO04W1O0”,单击“确定”按钮，这时就将“点画线 层的线型设成了点画线线型。 这时我们观察“图层特性管理器”对话框（图2-2）里共有四行，即四个图层：第一层为 “0”层，其颜色、线型都是系统缺省设置。第二层为“细实线”，只设置了颜色，线型与“0” 层一样，都是实线“Continuous”",为了区别粗、细实线，一般将“0”层设置为粗实线，继续 操作： (4)点击“0”一行中的“默认”（线宽缺省设置），出现线宽选项，选“0.50”，则“0” 20
20 2．图层颜色 点击图 2-2 对话框内“细实线”一行中的 颜色方框，弹出图 2-3“选择颜色”对话框， 可选择图线的颜色，如选择中间一行中的兰色 框，单击“确定”按钮，“颜色选择框”关闭， 即将细实线层设置成了兰色。同样方法分别可 将“点画线”、“虚线”层设为红、粉色等。 3．图层线型 系统缺省的线型都为“Continuous”（实 线），要改变每一层的线型，操作步骤如下： （1）点击图 2-2 对话框“虚线”一行中 的线型名称（Continuous），弹出图 2-4“选择 线型”对话框。此时框中仅有一种线型。单击 该框中的“加载”按钮，弹出图 2-5“加载或重载”选择框。选择该框中的第一行 “ACAD_ISO02W100”（虚线），单击“确定”按钮，即可将虚线型加载到“选择线型”选择 框中。同样方法将框中第三行“ACAD_ISO04W100”（点画线）加载到“选择线型”选择框中。 （2）点击“选择线型”选择框（图 2-4）中的“ACAD_ISO02W100”，单击“确定”按钮， 这时就将“虚线”层的线型设成了虚线线型。 （3）再点击图 2-2 对话框“点画线”一行中的线型名称“Continuous”，又弹出图 2-4“选 择线型”选择框，选择框中的“ACAD_ISO04W100”，单击“确定”按钮，这时就将“点画线” 层的线型设成了点画线线型。 这时我们观察“图层特性管理器”对话框（图 2-2）里共有四行，即四个图层：第一层为 “0”层，其颜色、线型都是系统缺省设置。第二层为“细实线”，只设置了颜色，线型与“0” 层一样，都是实线“Continuous”，为了区别粗、细实线，一般将“0”层设置为粗实线，继续 操作： （4）点击“0”一行中的“默认”（线宽缺省设置），出现线宽选项，选“0.50”，则“0” 图 2-3 选择颜色对话框 图 2-4 选择线型选择框
层的线宽设成了粗线，关闭对话 T1和不更我毛 框。这时，如果将屏幕最下一行 状态条中的“线宽”开关打开 “0”层的图线就会显示为粗实 可用法刑 线。其他层的缺省设置均为红 线。四个图层的“线型”、“颜色 设置完毕。 这时点击屏幕上“图层”工 ong dash triple-dot 具条上的图层显示框右边的下 00 箭头（图2-6），出现的下拉列表 就会显示我们所建的四个图层 内容。 若要删除某一图层可先在 确定☐取消☐帮助门 “图层特性管理器”（图2-2）的 列表中选上该图层，然后点击对 图25加载或重载线型对话框 话框右上角的“别除”按钮。 文件 茅口wr 图2-6图层下拉列表显示框 注意：不要改变“对象特性”工具条上右边三白框中的系统块省设置。三白框的系统缺 省设置“ByLayer'”的含意分别是：每个图层的颜色、线型、线宽都分别与每个图层的设置 致. 三、绘制A3图框及标题栏（图2-7） 1.画图幅线（矩形细实线框）和图框线（矩形粗实线框） (1)将细实线设为当前图层 设置方法：如图2-6所示，“图层”工具条上左边第一个白框为图层显示框，框中显示的 为当前图层。要改变当前图层，点击图层显示框右侧的下箭头，你所建立的四个图层都显示在 下拉列表中。点击要设为当前的图层“细实线”，该图层就显示在图层显示框中，即被设为当 前图层。 (2)用矩形命令画图幅线
21 层的线宽设成了粗线，关闭对话 框。这时，如果将屏幕最下一行 状态条中的“线宽”开关打开， “0”层的图线就会显示为粗实 线。其他层的缺省设置均为细 线。四个图层的“线型”、“颜色” 设置完毕。 这时点击屏幕上“图层”工 具条上的图层显示框右边的下 箭头（图 2-6），出现的下拉列表 就会显示我们所建的四个图层 内容。 若要删除某一图层可先在 “图层特性管理器”（图 2-2）的 列表中选上该图层，然后点击对 话框右上角的“删除”按钮。 注意：不要改变“对象特性”工具条上右边三白框中的系统缺省设置。三白框的系统缺 省设置“ByLayer”的含意分别是：每个图层的颜色、线型、线宽都分别与每个图层的设置一 致。 三、绘制 A3 图框及标题栏（图 2-7） 1．画图幅线（矩形细实线框）和图框线（矩形粗实线框） （1）将细实线设为当前图层 设置方法：如图 2-6 所示，“图层”工具条上左边第一个白框为图层显示框，框中显示的 为当前图层。要改变当前图层，点击图层显示框右侧的下箭头，你所建立的四个图层都显示在 下拉列表中。点击要设为当前的图层“细实线”，该图层就显示在图层显示框中，即被设为当 前图层。 （2）用矩形命令画图幅线 图 2-6 图层下拉列表显示框 图 2-5 加载或重载线型对话框

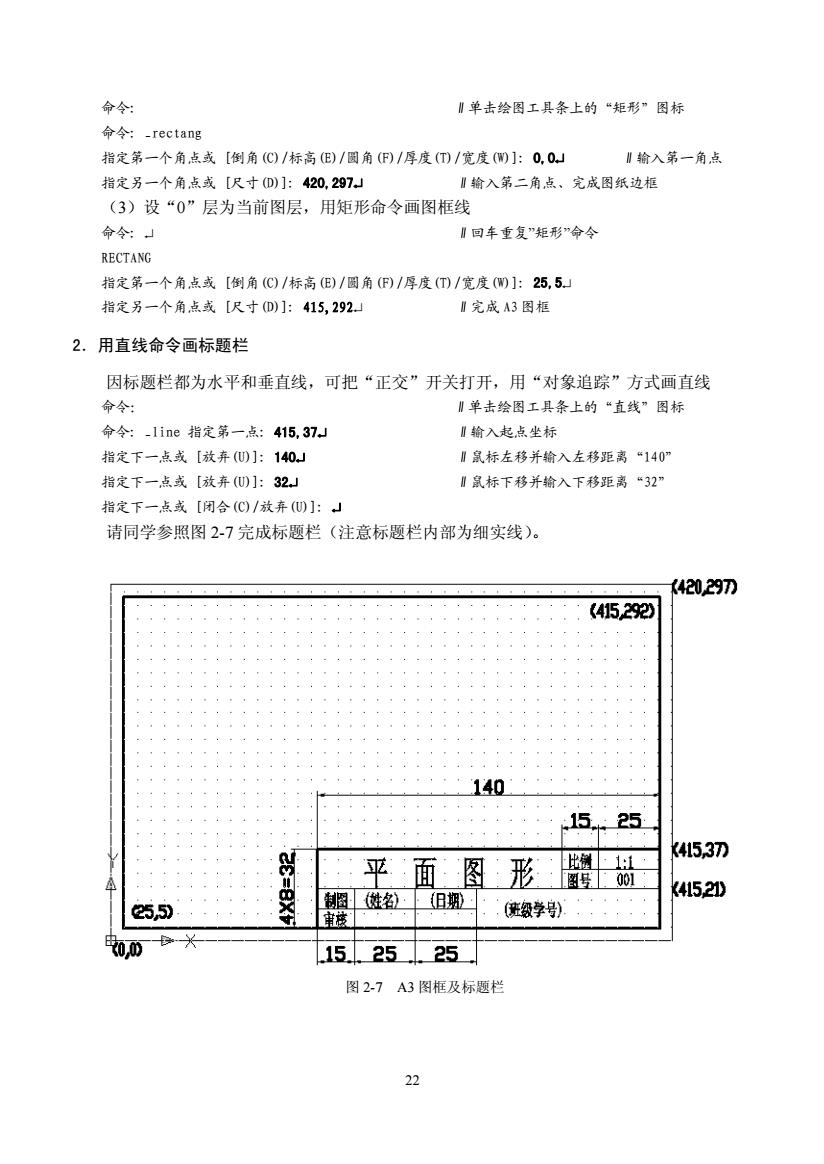

命令： !单击绘困工具条上的“矩形”因标 命令：-rectang 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T①)/宽度(m]:0,0」 ∥输入第一角点 指定另一个角点或尺寸D)]:420,297」 I榆入第二角点、完成图纸边柜 (3)设“0”层为当前图层，用矩形命令画图框线 命令： 回车重复”矩形”命令 RECTANG 指定第一个角点或[倒角(C)/标高E)/圆角()/厚度（①/宽度(：25,5 指定另一个角点或尺寸D]小：415,292」 ∥究成A3图框 2.用直线命令画标题栏 因标题栏都为水平和垂直线，可把“正交”开关打开，用“对象追踪”方式画直线 命令： !单击绘图工具条上的“直线”图标 命令：-1ine指定第-点：415,37 1输入起点坐标 指定下一点戎[放弃()]：140」 月泉标左移并输入左移距离“140 指定下一点或【放弃(0：32」 鼠标下移并输入下移距离32 指定下一点或[闭合(C)/放弃)]：」 请同学参照图2-7完成标题栏（注意标题栏内部为细实线）。 42029n 415292 140 1525 K4153刀 平面图 形 4152D 255) ,废级学号》 审度 00 15.25 25 图2.7 A3图框及标题栏
22 命令: ∥单击绘图工具条上的“矩形”图标 命令: _rectang 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0↵ ∥输入第一角点 指定另一个角点或 [尺寸(D)]: 420,297↵ ∥输入第二角点、完成图纸边框 （3）设“0”层为当前图层，用矩形命令画图框线 命令: ↵ ∥回车重复”矩形”命令 RECTANG 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 25,5↵ 指定另一个角点或 [尺寸(D)]: 415,292↵ ∥完成 A3 图框 2．用直线命令画标题栏 因标题栏都为水平和垂直线，可把“正交”开关打开，用“对象追踪”方式画直线 命令： ∥单击绘图工具条上的“直线”图标 命令: _line 指定第一点: 415,37↵ ∥输入起点坐标 指定下一点或 [放弃(U)]: 140↵ ∥鼠标左移并输入左移距离“140” 指定下一点或 [放弃(U)]: 32↵ ∥鼠标下移并输入下移距离“32” 指定下一点或 [闭合(C)/放弃(U)]: ↵ 请同学参照图 2-7 完成标题栏（注意标题栏内部为细实线）。 图 2-7 A3 图框及标题栏
