10 网络计划技术 10.2双代号网络计划 10.2.1双代号网络图概念 1) 双代号网络图 是以箭线及其两端节，点的编号表示工作的网络图。 工作名称 工作名称 持时间 持翅时间 箭尾节点 箭头节点
10 网络计划技术 2) 双代号网络图的要素 工作、节点、线路是双代号网络图的三个基本要素。 ★工作 般情况下，需要消耗一定时间和资源，能够定以名 称的活动：或只表示某些活动之间的相互依赖、相互制约 的关系，而不需要消耗时间、空间和资源的活动。 A、工作的分类： ①需要消耗时间和资源的工作； 表示士作间的 逻辑关系 ②只消耗时间而不消耗资源的工作； ③不消耗时间和资源、不占有空间的工作（虚工作）

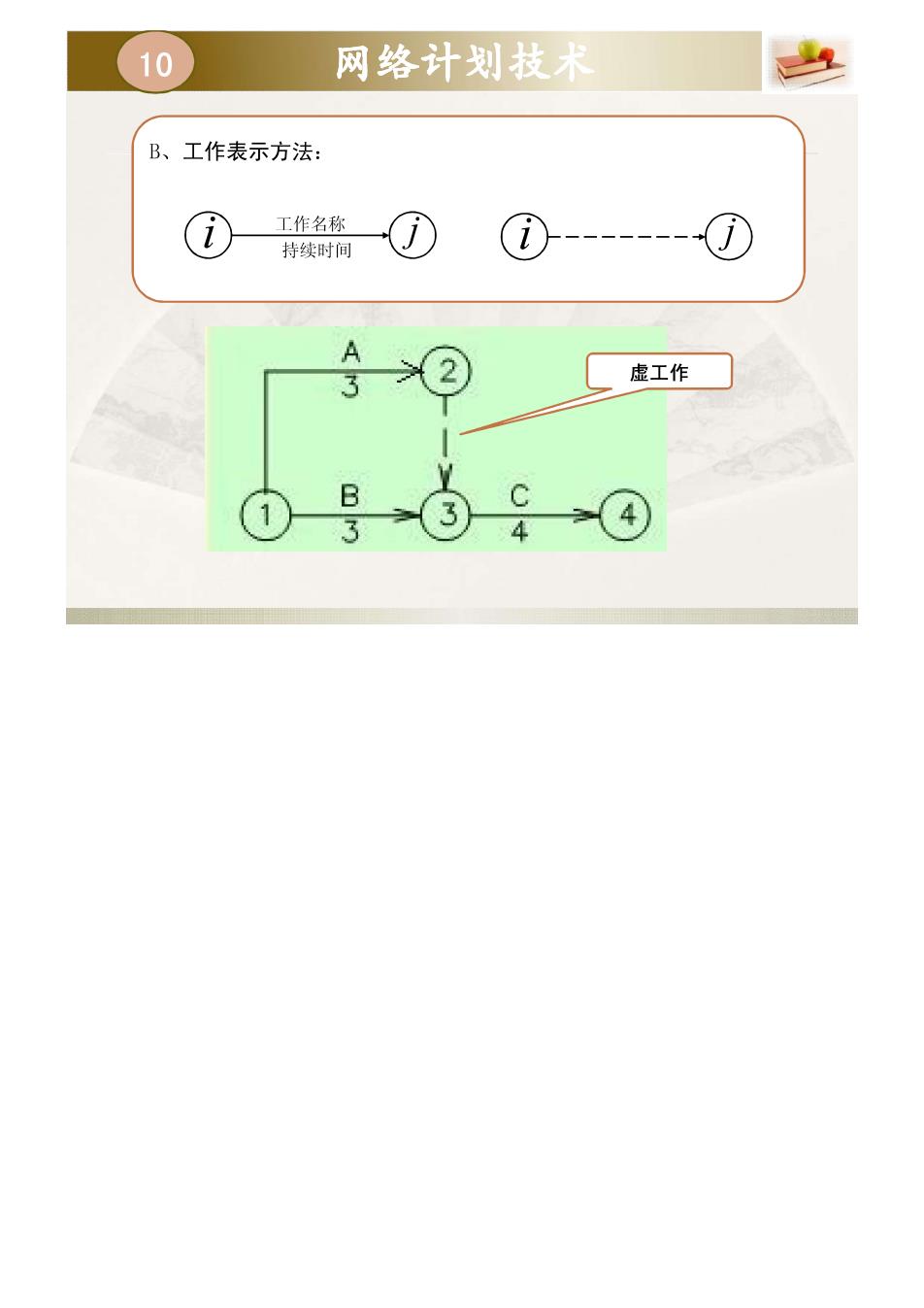

10 网络计划技术 B、工作表示方法： 工作名称 持续时间 A 3 虚工作 B 4
10 网络计划技术 ★节点 节点代表一项工作的开始、结束或连接关系，常用圆 圈表示。 A、特点： ①它不消耗时间和资源： ②它标志着工作的结束或开始的瞬间： ③两个节点编号可表示任何一项工作。 A 工作名称 3 持实时间 B C 3 4
10 网络计划技术 B、节点种类： ij工作的 j-k工作的 结束节点 结束节点 ij工作的 jk工作的 开始节点 开始节点 C、节点与工作的关系： (紧前工作) (紧后工作)
