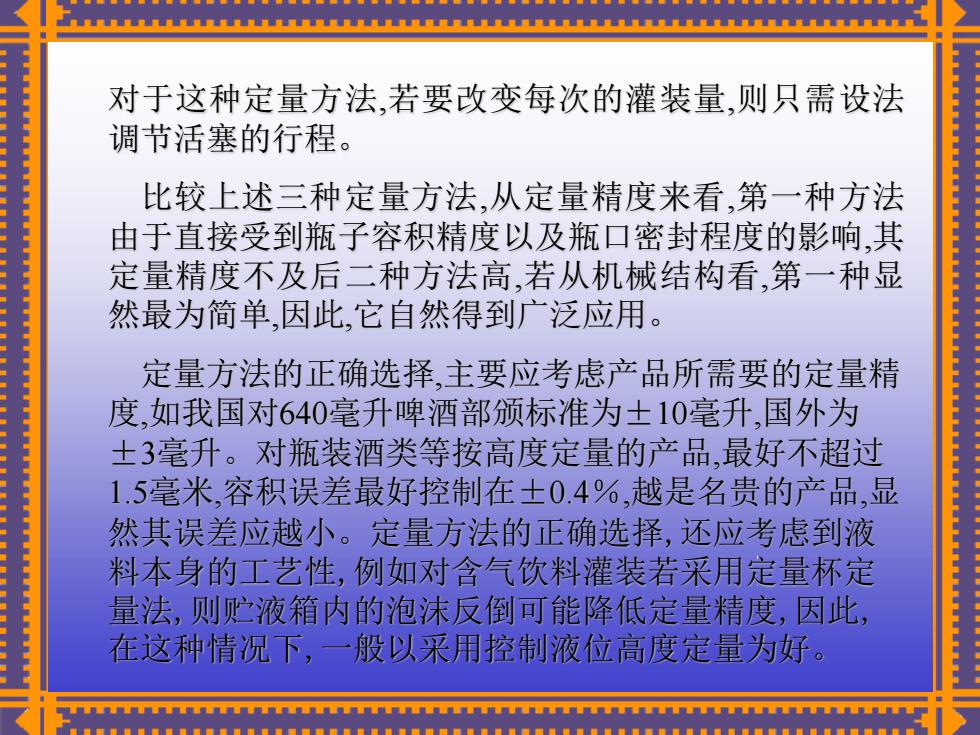

对于这种定量方法,若要改变每次的灌装量,则只需设法 调节活塞的行程。 比较上述三种定量方法,从定量精度来看,第一种方法 由于直接受到瓶子容积精度以及瓶口密封程度的影响,其 定量精度不及后二种方法高,若从机械结构看,第一种显 然最为简单,因此,它自然得到广泛应用。 定量方法的正确选择,主要应考虑产品所需要的定量精 度,如我国对640毫升啤酒部颁标准为±10毫升,国外为 ±3毫升。对瓶装酒类等按高度定量的产品,最好不超过 1.5毫米,容积误差最好控制在±0.4％,越是名贵的产品,显 然其误差应越小。定量方法的正确选择,还应考虑到液 料本身的工艺性,例如对含气饮料灌装若采用定量杯定 量法,则贮液箱内的泡沫反倒可能降低定量精度,因此, 在这种情况下,一般以采用控制液位高度定量为好
对于这种定量方法,若要改变每次的灌装量,则只需设法 调节活塞的行程。 比较上述三种定量方法,从定量精度来看,第一种方法 由于直接受到瓶子容积精度以及瓶口密封程度的影响,其 定量精度不及后二种方法高,若从机械结构看,第一种显 然最为简单,因此,它自然得到广泛应用。 定量方法的正确选择,主要应考虑产品所需要的定量精 度,如我国对640毫升啤酒部颁标准为±10毫升,国外为 ±3毫升。对瓶装酒类等按高度定量的产品,最好不超过 1.5毫米,容积误差最好控制在±0.4％,越是名贵的产品,显 然其误差应越小。定量方法的正确选择,还应考虑到液 料本身的工艺性,例如对含气饮料灌装若采用定量杯定 量法,则贮液箱内的泡沫反倒可能降低定量精度,因此, 在这种情况下,一般以采用控制液位高度定量为好

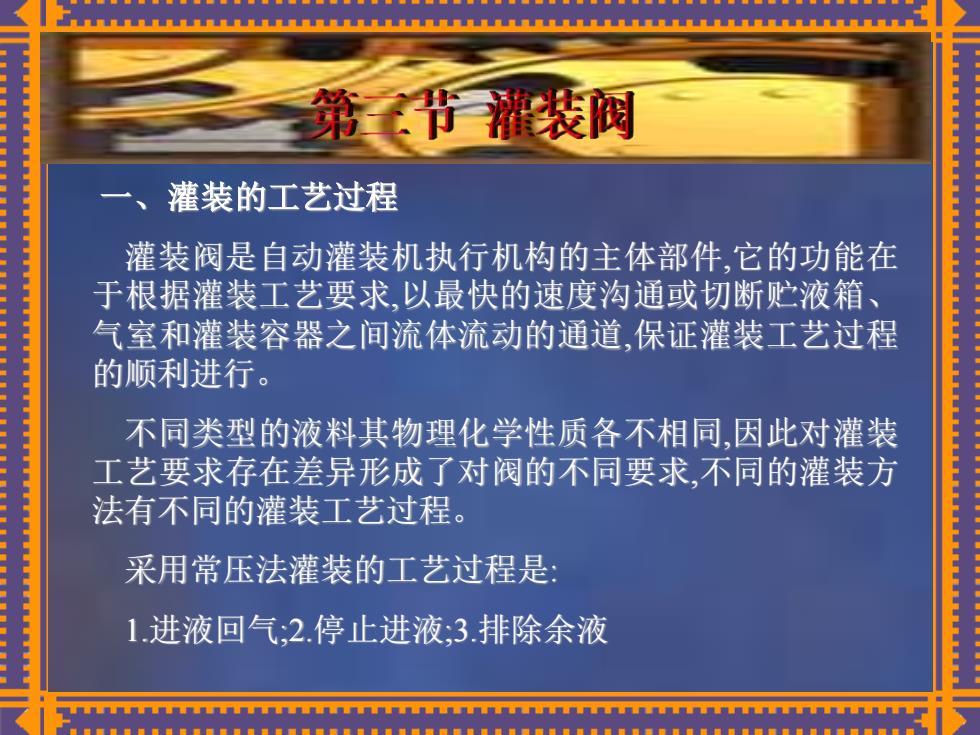

一、灌装的工艺过程 灌装阀是自动灌装机执行机构的主体部件,它的功能在 于根据灌装工艺要求,以最快的速度沟通或切断贮液箱、 气室和灌装容器之间流体流动的通道,保证灌装工艺过程 的顺利进行。 不同类型的液料其物理化学性质各不相同,因此对灌装 工艺要求存在差异形成了对阀的不同要求,不同的灌装方 法有不同的灌装工艺过程。 采用常压法灌装的工艺过程是: 1.进液回气;2.停止进液;3.排除余液
一、灌装的工艺过程 灌装阀是自动灌装机执行机构的主体部件,它的功能在 于根据灌装工艺要求,以最快的速度沟通或切断贮液箱、 气室和灌装容器之间流体流动的通道,保证灌装工艺过程 的顺利进行。 不同类型的液料其物理化学性质各不相同,因此对灌装 工艺要求存在差异形成了对阀的不同要求,不同的灌装方 法有不同的灌装工艺过程。 采用常压法灌装的工艺过程是: 1.进液回气;2.停止进液;3.排除余液

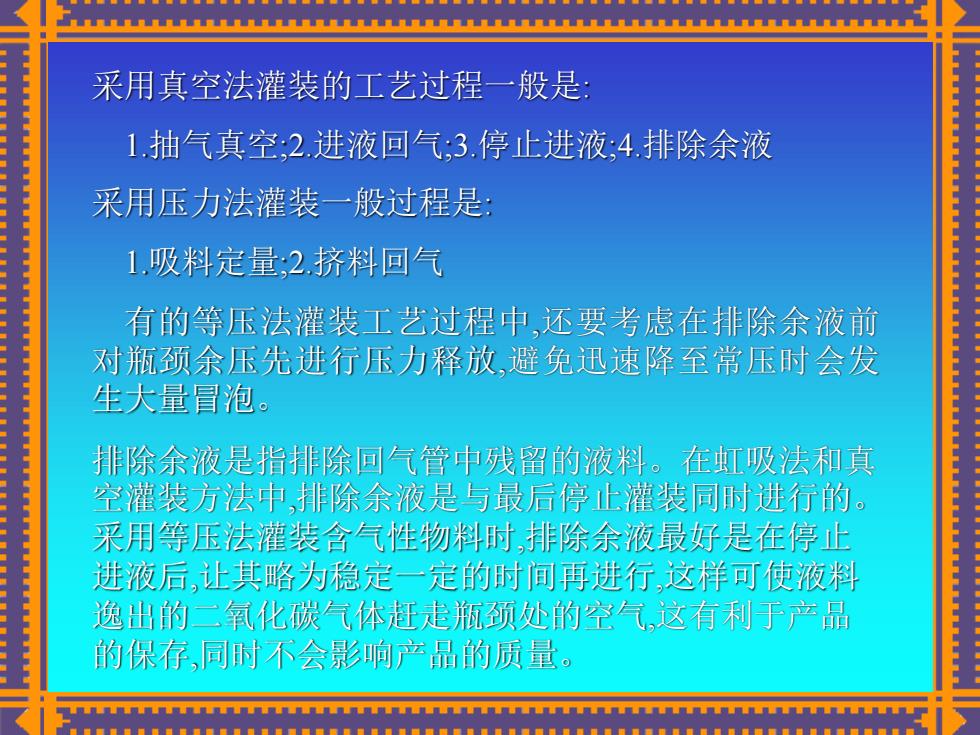

采用真空法灌装的工艺过程一般是: 1.抽气真空;2.进液回气;3.停止进液;4.排除余液 采用压力法灌装一般过程是: 1.吸料定量;2.挤料回气 有的等压法灌装工艺过程中,还要考虑在排除余液前 对瓶颈余压先进行压力释放,避免迅速降至常压时会发 生大量冒泡。 排除余液是指排除回气管中残留的液料。在虹吸法和真 空灌装方法中,排除余液是与最后停止灌装同时进行的。 采用等压法灌装含气性物料时,排除余液最好是在停止 进液后,让其略为稳定一定的时间再进行,这样可使液料 逸出的二氧化碳气体赶走瓶颈处的空气,这有利于产品 的保存,同时不会影响产品的质量
采用真空法灌装的工艺过程一般是: 1.抽气真空;2.进液回气;3.停止进液;4.排除余液 采用压力法灌装一般过程是: 1.吸料定量;2.挤料回气 有的等压法灌装工艺过程中,还要考虑在排除余液前 对瓶颈余压先进行压力释放,避免迅速降至常压时会发 生大量冒泡。 排除余液是指排除回气管中残留的液料。在虹吸法和真 空灌装方法中,排除余液是与最后停止灌装同时进行的。 采用等压法灌装含气性物料时,排除余液最好是在停止 进液后,让其略为稳定一定的时间再进行,这样可使液料 逸出的二氧化碳气体赶走瓶颈处的空气,这有利于产品 的保存,同时不会影响产品的质量

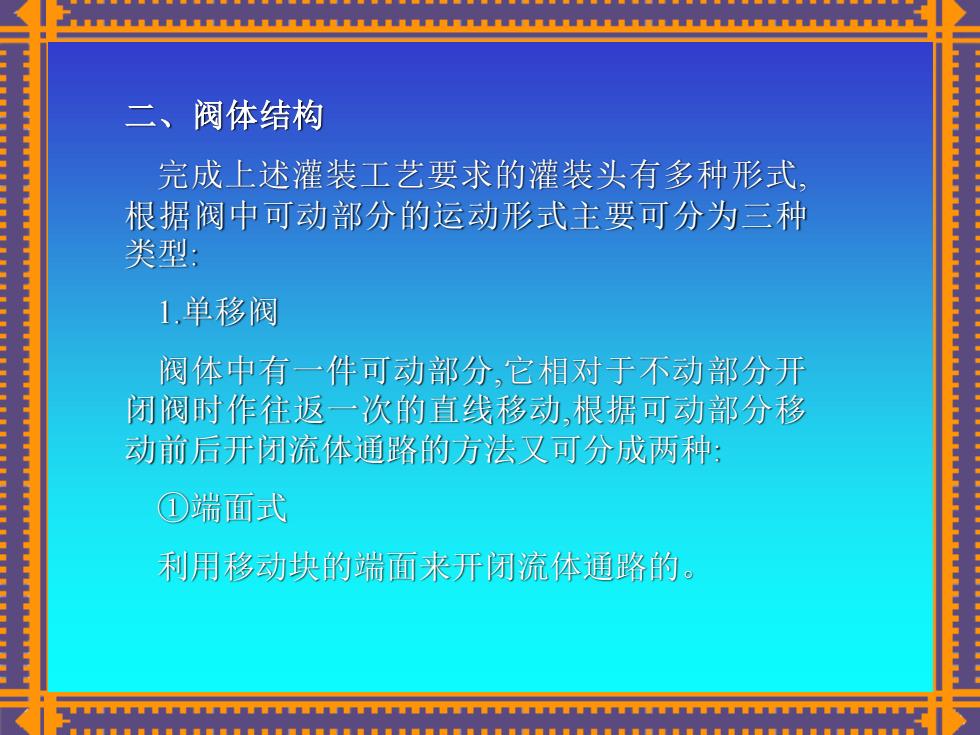

二、阀体结构 完成上述灌装工艺要求的灌装头有多种形式, 根据阀中可动部分的运动形式主要可分为三种 类型: 1.单移阀 阀体中有一件可动部分,它相对于不动部分开 闭阀时作往返一次的直线移动,根据可动部分移 动前后开闭流体通路的方法又可分成两种: ①端面式 利用移动块的端面来开闭流体通路的
二、阀体结构 完成上述灌装工艺要求的灌装头有多种形式, 根据阀中可动部分的运动形式主要可分为三种 类型: 1.单移阀 阀体中有一件可动部分,它相对于不动部分开 闭阀时作往返一次的直线移动,根据可动部分移 动前后开闭流体通路的方法又可分成两种: ①端面式 利用移动块的端面来开闭流体通路的
如图4.8所示,是一个端 面式灌装阀的结构图。 它可用于马口铁罐、 广口玻璃瓶的灌装。 阀座10借助螺母8固定 在贮液箱9上,阀蝶3用 螺纹连接于阀座10上, 并用螺母11吊紧,弹簧6 保证橡皮活门4与固定 阀蝶3间的密封,橡皮外 套7同样起密封防漏作 用。升瓶后在活门4与 阀蝶3间形成液门进行 灌装。 图4.8 端面式单移阀结构原理图 1-托瓶台,2-待灌容器,3-固定阀蝶,4-橡皮活门, 5-滑套,6-弹簧,7-橡皮外套,8-螺母,9-贮液箱, 10-阀座,11,螺母,12-回气管
如图4.8所示,是一个端 面式灌装阀的结构图。 它可用于马口铁罐、 广口玻璃瓶的灌装。 阀座10借助螺母8固定 在贮液箱9上,阀蝶3用 螺纹连接于阀座10上, 并用螺母11吊紧,弹簧6 保证橡皮活门4与固定 阀蝶3间的密封,橡皮外 套7同样起密封防漏作 用。升瓶后在活门4与 阀蝶3间形成液门进行 灌装。 图4.8 端面式单移阀结构原理图 1-托瓶台,2-待灌容器,3-固定阀蝶,4-橡皮活门, 5-滑套,6-弹簧,7-橡皮外套,8-螺母,9-贮液箱, 10-阀座,11,螺母,12-回气管
