对于这种定量方法,若改变每次的灌装量,则只需改变 排气管嘴进入瓶中的位置。 2.定量杯定量法 这种方法是先将液体注入定量杯中进行定量,然后 再将计量的液体注入待灌瓶中,因此,每次灌装的容积 等于定量杯的容积。 图4.5为旋塞定量原理示意图。首先三通旋塞2位于左 图所示的位置,液体靠静压通过进液管4进入定量杯1 中,杯内空气经细管3排出,当定量杯内的液面达到细 管的下缘时,空气无法排出,但由于贮液箱内液面较高, 定量杯内液面则继续上升至高于细管下缘处,杯内空 气则被压缩直到两处压力平衡而停止
对于这种定量方法,若改变每次的灌装量,则只需改变 排气管嘴进入瓶中的位置。 2.定量杯定量法 这种方法是先将液体注入定量杯中进行定量,然后 再将计量的液体注入待灌瓶中,因此,每次灌装的容积 等于定量杯的容积。 图4.5为旋塞定量原理示意图。首先三通旋塞2位于左 图所示的位置,液体靠静压通过进液管4进入定量杯1 中,杯内空气经细管3排出,当定量杯内的液面达到细 管的下缘时,空气无法排出,但由于贮液箱内液面较高, 定量杯内液面则继续上升至高于细管下缘处,杯内空 气则被压缩直到两处压力平衡而停止
管3内的液面根据连通 器的原理,将继续上升至 同贮液箱内液面相平,然 后三通旋塞逆时针旋转 90° ,如左图所示,使定 量杯内的液体同贮液箱 内的液体隔开,同时定量 杯内液体(包括细管内液 体)流入待灌瓶中。 若改变灌装量,则只需调 节管子在定量杯中的高 度或者更换定量杯。 图4-5 旋塞定量杯 式定量机构 1-定量杯,2-旋 塞,3-管子, 4-进液管,5-灌装 嘴 图4-6 定量杯式定 量机构 1-定量杯,2-定量调 节管,3-阀体, 4-锁紧螺母,5-密封 圈,6-进液管, 7-弹簧,8-喇叭口
管3内的液面根据连通 器的原理,将继续上升至 同贮液箱内液面相平,然 后三通旋塞逆时针旋转 90° ,如左图所示,使定 量杯内的液体同贮液箱 内的液体隔开,同时定量 杯内液体(包括细管内液 体)流入待灌瓶中。 若改变灌装量,则只需调 节管子在定量杯中的高 度或者更换定量杯。 图4-5 旋塞定量杯 式定量机构 1-定量杯,2-旋 塞,3-管子, 4-进液管,5-灌装 嘴 图4-6 定量杯式定 量机构 1-定量杯,2-定量调 节管,3-阀体, 4-锁紧螺母,5-密封 圈,6-进液管, 7-弹簧,8-喇叭口

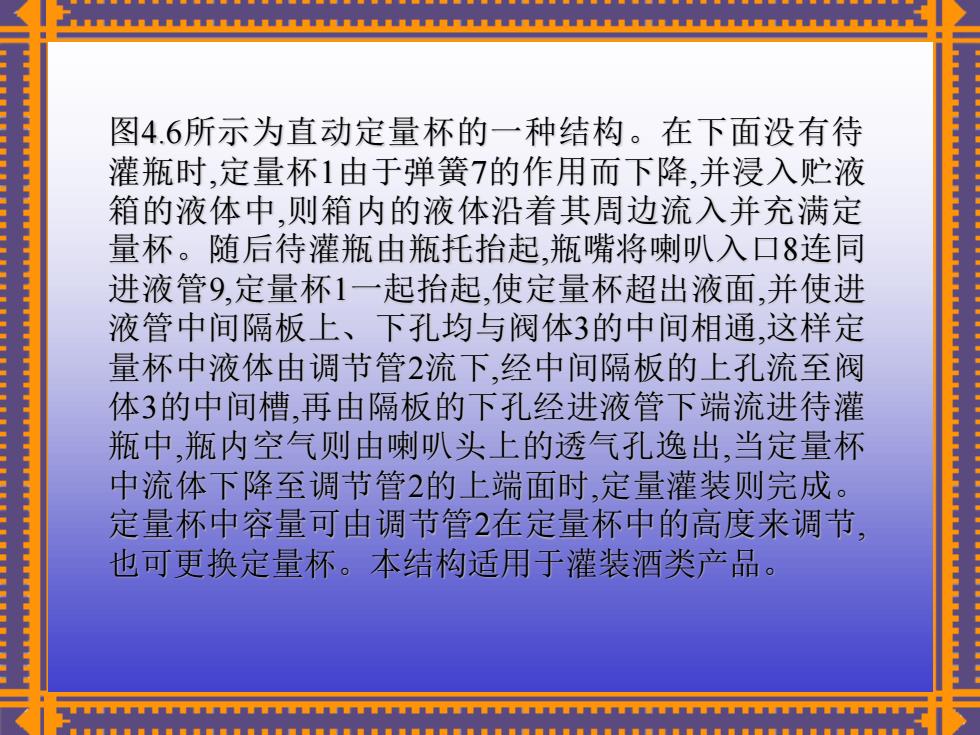

图4.6所示为直动定量杯的一种结构。在下面没有待 灌瓶时,定量杯1由于弹簧7的作用而下降,并浸入贮液 箱的液体中,则箱内的液体沿着其周边流入并充满定 量杯。随后待灌瓶由瓶托抬起,瓶嘴将喇叭入口8连同 进液管9,定量杯1一起抬起,使定量杯超出液面,并使进 液管中间隔板上、下孔均与阀体3的中间相通,这样定 量杯中液体由调节管2流下,经中间隔板的上孔流至阀 体3的中间槽,再由隔板的下孔经进液管下端流进待灌 瓶中,瓶内空气则由喇叭头上的透气孔逸出,当定量杯 中流体下降至调节管2的上端面时,定量灌装则完成。 定量杯中容量可由调节管2在定量杯中的高度来调节, 也可更换定量杯。本结构适用于灌装酒类产品
图4.6所示为直动定量杯的一种结构。在下面没有待 灌瓶时,定量杯1由于弹簧7的作用而下降,并浸入贮液 箱的液体中,则箱内的液体沿着其周边流入并充满定 量杯。随后待灌瓶由瓶托抬起,瓶嘴将喇叭入口8连同 进液管9,定量杯1一起抬起,使定量杯超出液面,并使进 液管中间隔板上、下孔均与阀体3的中间相通,这样定 量杯中液体由调节管2流下,经中间隔板的上孔流至阀 体3的中间槽,再由隔板的下孔经进液管下端流进待灌 瓶中,瓶内空气则由喇叭头上的透气孔逸出,当定量杯 中流体下降至调节管2的上端面时,定量灌装则完成。 定量杯中容量可由调节管2在定量杯中的高度来调节, 也可更换定量杯。本结构适用于灌装酒类产品

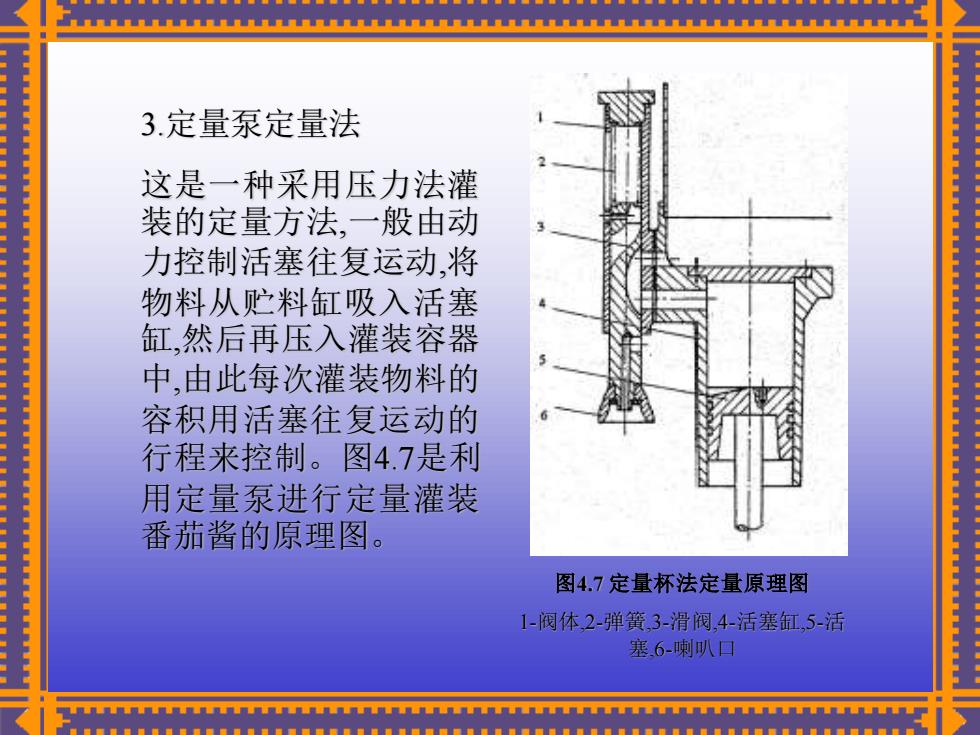

3.定量泵定量法 这是一种采用压力法灌 装的定量方法,一般由动 力控制活塞往复运动,将 物料从贮料缸吸入活塞 缸,然后再压入灌装容器 中,由此每次灌装物料的 容积用活塞往复运动的 行程来控制。图4.7是利 用定量泵进行定量灌装 番茄酱的原理图。 图4.7 定量杯法定量原理图 1-阀体,2-弹簧,3-滑阀,4-活塞缸,5-活 塞,6-喇叭口
3.定量泵定量法 这是一种采用压力法灌 装的定量方法,一般由动 力控制活塞往复运动,将 物料从贮料缸吸入活塞 缸,然后再压入灌装容器 中,由此每次灌装物料的 容积用活塞往复运动的 行程来控制。图4.7是利 用定量泵进行定量灌装 番茄酱的原理图。 图4.7 定量杯法定量原理图 1-阀体,2-弹簧,3-滑阀,4-活塞缸,5-活 塞,6-喇叭口

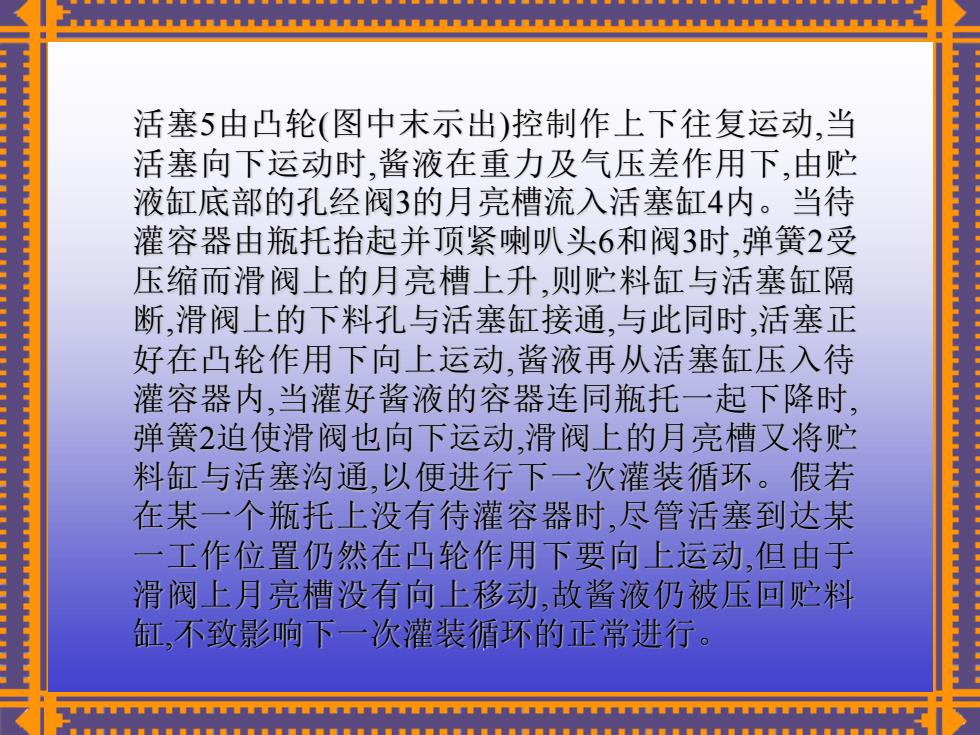

活塞5由凸轮(图中末示出)控制作上下往复运动,当 活塞向下运动时,酱液在重力及气压差作用下,由贮 液缸底部的孔经阀3的月亮槽流入活塞缸4内。当待 灌容器由瓶托抬起并顶紧喇叭头6和阀3时,弹簧2受 压缩而滑阀上的月亮槽上升,则贮料缸与活塞缸隔 断,滑阀上的下料孔与活塞缸接通,与此同时,活塞正 好在凸轮作用下向上运动,酱液再从活塞缸压入待 灌容器内,当灌好酱液的容器连同瓶托一起下降时, 弹簧2迫使滑阀也向下运动,滑阀上的月亮槽又将贮 料缸与活塞沟通,以便进行下一次灌装循环。假若 在某一个瓶托上没有待灌容器时,尽管活塞到达某 一工作位置仍然在凸轮作用下要向上运动,但由于 滑阀上月亮槽没有向上移动,故酱液仍被压回贮料 缸,不致影响下一次灌装循环的正常进行
活塞5由凸轮(图中末示出)控制作上下往复运动,当 活塞向下运动时,酱液在重力及气压差作用下,由贮 液缸底部的孔经阀3的月亮槽流入活塞缸4内。当待 灌容器由瓶托抬起并顶紧喇叭头6和阀3时,弹簧2受 压缩而滑阀上的月亮槽上升,则贮料缸与活塞缸隔 断,滑阀上的下料孔与活塞缸接通,与此同时,活塞正 好在凸轮作用下向上运动,酱液再从活塞缸压入待 灌容器内,当灌好酱液的容器连同瓶托一起下降时, 弹簧2迫使滑阀也向下运动,滑阀上的月亮槽又将贮 料缸与活塞沟通,以便进行下一次灌装循环。假若 在某一个瓶托上没有待灌容器时,尽管活塞到达某 一工作位置仍然在凸轮作用下要向上运动,但由于 滑阀上月亮槽没有向上移动,故酱液仍被压回贮料 缸,不致影响下一次灌装循环的正常进行
