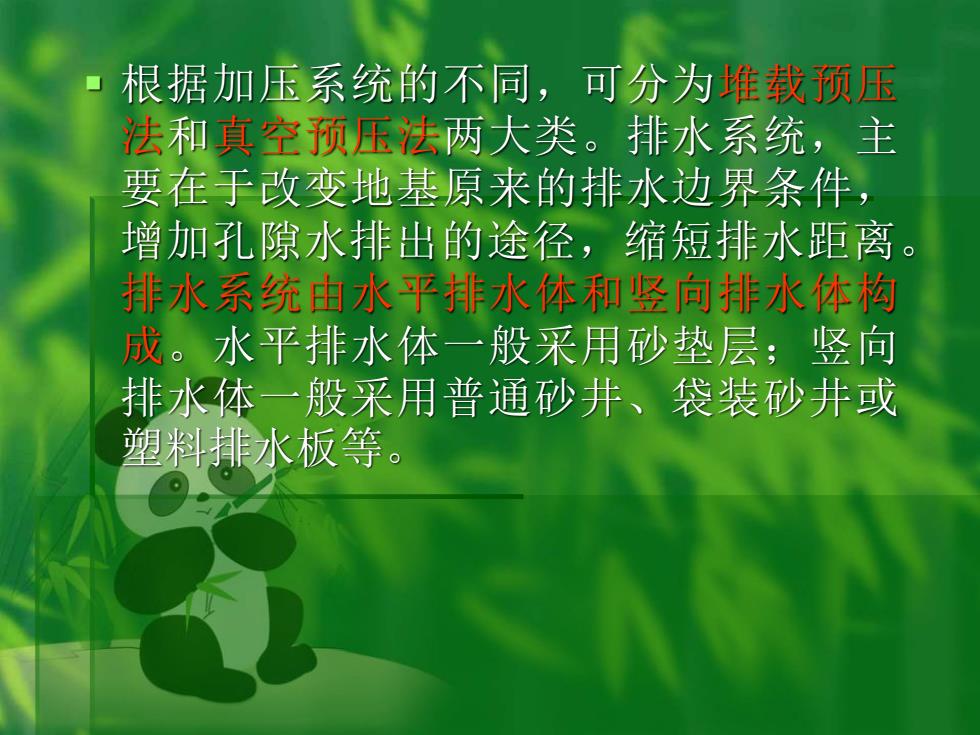

根据加压系统的不同，可分为堆载预压 法和真空预压法两大类。排水系统，主 要在于改变地基原来的排水边界条件， 增加孔隙水排出的途径，缩短排水距离。 排水系统由水平排水体和竖向排水体构 成。水平排水体一般采用砂垫层；竖向 排水体一般采用普通砂井、袋装砂井或 塑料排水板等
▪ 根据加压系统的不同，可分为堆载预压 法和真空预压法两大类。排水系统，主 要在于改变地基原来的排水边界条件， 增加孔隙水排出的途径，缩短排水距离。 排水系统由水平排水体和竖向排水体构 成。水平排水体一般采用砂垫层；竖向 排水体一般采用普通砂井、袋装砂井或 塑料排水板等
1.袋装砂井堆载预压 袋装砂井堆载预压法是以袋装砂井为竖向排水 体、砂垫层作为水平排水体构成排水系统，在 砂垫层上部堆载作为加压系统的预压法。典型 的袋装砂井堆载预压地基剖面如图2-6所示。 图2-6
▪ 1. 袋装砂井堆载预压 ▪ 袋装砂井堆载预压法是以袋装砂井为竖向排水 体、砂垫层作为水平排水体构成排水系统，在 砂垫层上部堆载作为加压系统的预压法。典型 的袋装砂井堆载预压地基剖面如图2-6所示。 图 2-6
袋装砂井平面一般按等边三角形或正方形布置， 砂井常用直径为70~120mm。要求装砂袋应 具有良好的透水性、透气性，装砂不易漏失， 能承受袋内装砂自重和弯曲所产生的拉力：同 时应有一定的耐腐蚀、抗老化性能，又要便于 加工制作、价格低廉。一般采用聚丙烯编织布 或玻璃丝纤维布、黄麻片、再生布等。砂井的 灌砂量应按井孔的体积和砂在中密状态时的干 密度计算，其实际灌砂量不得少于计算值的95 %®灌水砂袋中的砂宜用干中粗砂，并应灌制 密实，粘粒含量不应大于3%
▪ 袋装砂井平面一般按等边三角形或正方形布置， 砂井常用直径为70～120mm。要求装砂袋应 具有良好的透水性、透气性，装砂不易漏失， 能承受袋内装砂自重和弯曲所产生的拉力；同 时应有一定的耐腐蚀、抗老化性能，又要便于 加工制作、价格低廉。一般采用聚丙烯编织布 或玻璃丝纤维布、黄麻片、再生布等。砂井的 灌砂量应按井孔的体积和砂在中密状态时的干 密度计算，其实际灌砂量不得少于计算值的95 ％。灌入砂袋中的砂宜用干中粗砂，并应灌制 密实，粘粒含量不应大于3％

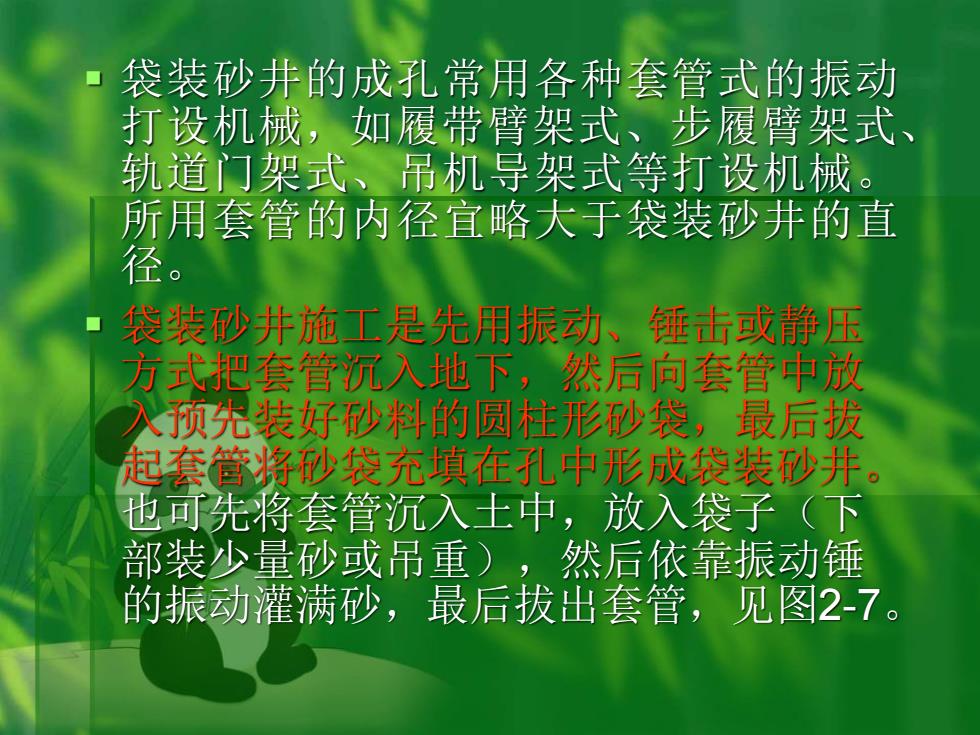

袋装砂井的成孔常用各种套管式的振动 打设机械，如履带臂架式、步履臂架式、 轨道门架式、吊机导架式等打设机械。 所用套管的内径宜略大于袋装砂井的直 径。 袋装砂井施工是先用振动、锤击或静压 方式把套管沉入地下，然后向套管中放 入预先装好砂料的圆柱形砂袋，最后拔 起套管将砂袋充填在孔中形成袋装砂井。 也可可先将套管沉入土中，放入袋子（下 部装少量砂或吊重)，然后依靠振动锤 的振动灌满砂，最后拔出套管，见图2-7
▪ 袋装砂井的成孔常用各种套管式的振动 打设机械，如履带臂架式、步履臂架式、 轨道门架式、吊机导架式等打设机械。 所用套管的内径宜略大于袋装砂井的直 径。 ▪ 袋装砂井施工是先用振动、锤击或静压 方式把套管沉入地下，然后向套管中放 入预先装好砂料的圆柱形砂袋，最后拔 起套管将砂袋充填在孔中形成袋装砂井。 也可先将套管沉入土中，放入袋子（下 部装少量砂或吊重），然后依靠振动锤 的振动灌满砂，最后拔出套管，见图2-7
绳索 桩靴 a) b) c) d) 图2-7
图 2-7
