直线的迹点和灭点 直线AB与画面P的交点称为直线的迹点，AB上无穷远点的透 视称为直线的灭点。V是画面后无限长直线的透视，称为透视 方向或全长透视。 灭点 迹点 D

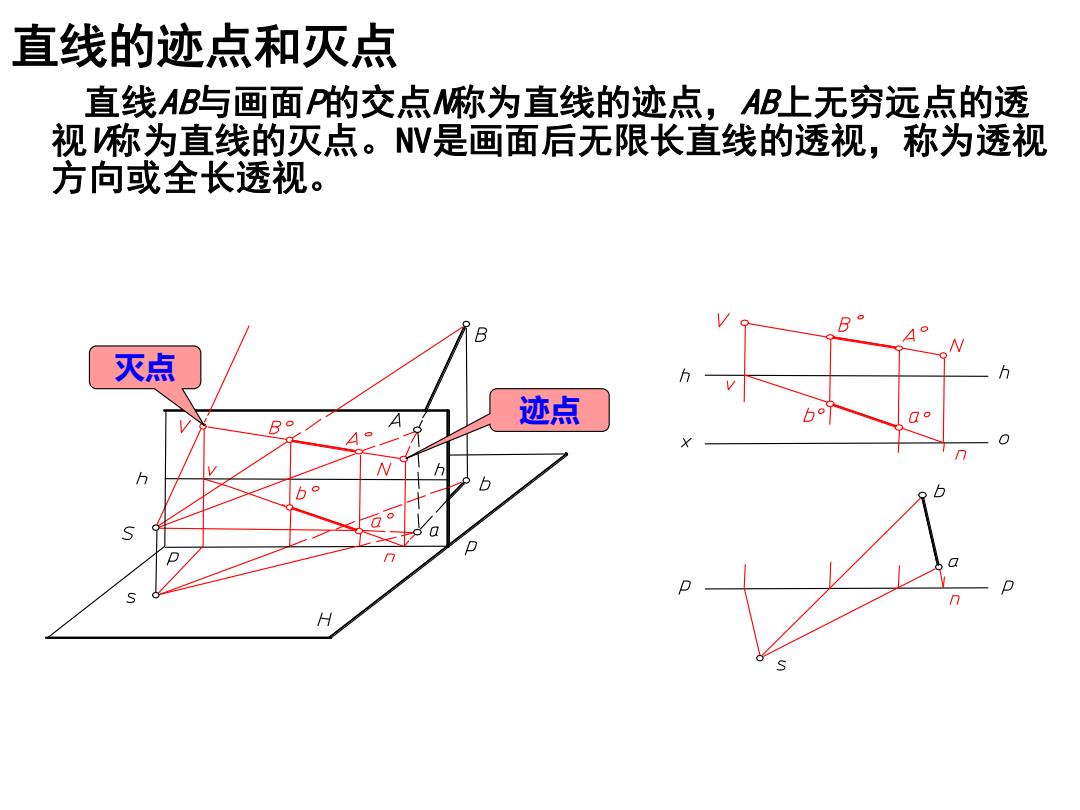

直线的迹点和灭点 直线AB与画面P的交点N称为直线的迹点，AB上无穷远点的透 视V称为直线的灭点。NV是画面后无限长直线的透视，称为透视 方向或全长透视。 迹点 灭点
互相平行的直线有共同的无穷远点，因此拥有同一个灭点即互 相平行的直线，在透视图上汇交于同一个灭点。 B bo Q 0 h H
互相平行的直线有共同的无穷远点，因此拥有同一个灭点即互 相平行的直线，在透视图上汇交于同一个灭点
1、基面上直线的透视 (1)基面上任何直线（包括不在基面上所有的水平 线)，灭点都在视平线上。 h &。 0 h o D AA

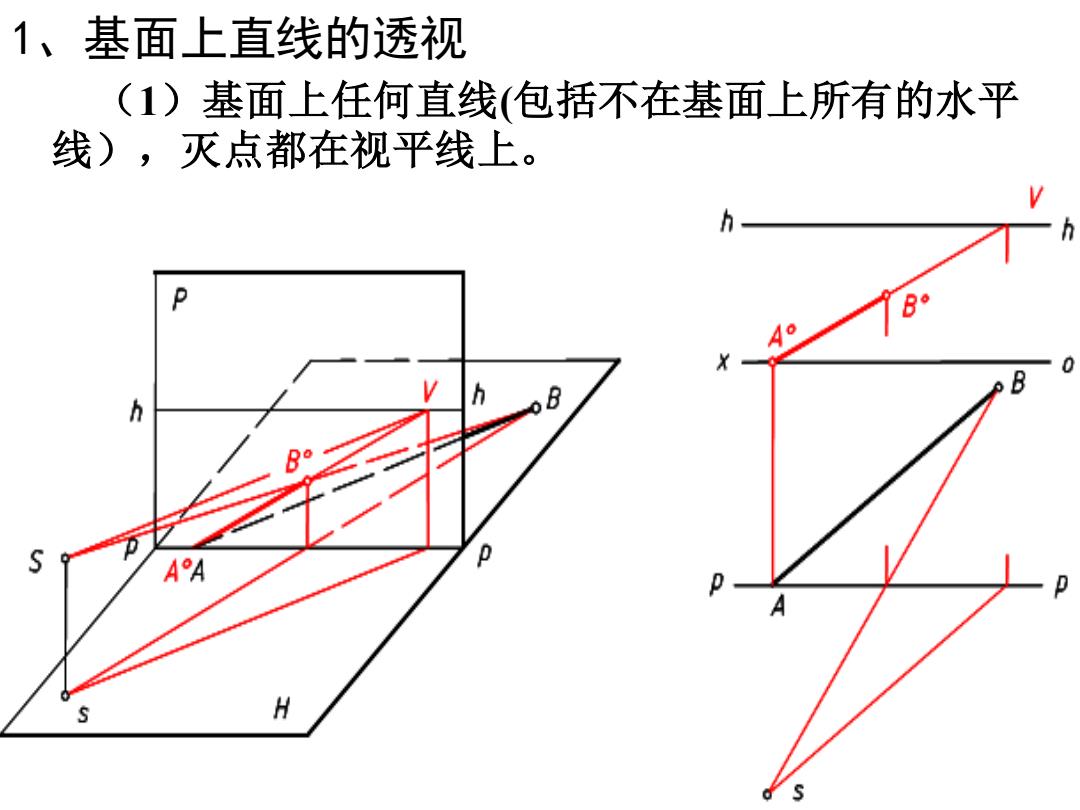

1、基面上直线的透视 （1）基面上任何直线(包括不在基面上所有的水平 线），灭点都在视平线上
(2)基面上垂直于画面的直线（包括不在基面上的画面垂 直线)，主点就是其灭点。 B H
（ 2）基面上垂直于画面的直线(包括不在基面上的画面垂 直线），主点就是其灭点
(3)基面上通过站点的直线，其透视为一竖直线。这种 直线常作为求点的透视时的重要辅助线。 Bo h B 0 B
（3） 基面上通过站点的直线，其透视为一竖直线。这种 直线常作为求点的透视时的重要辅助线
