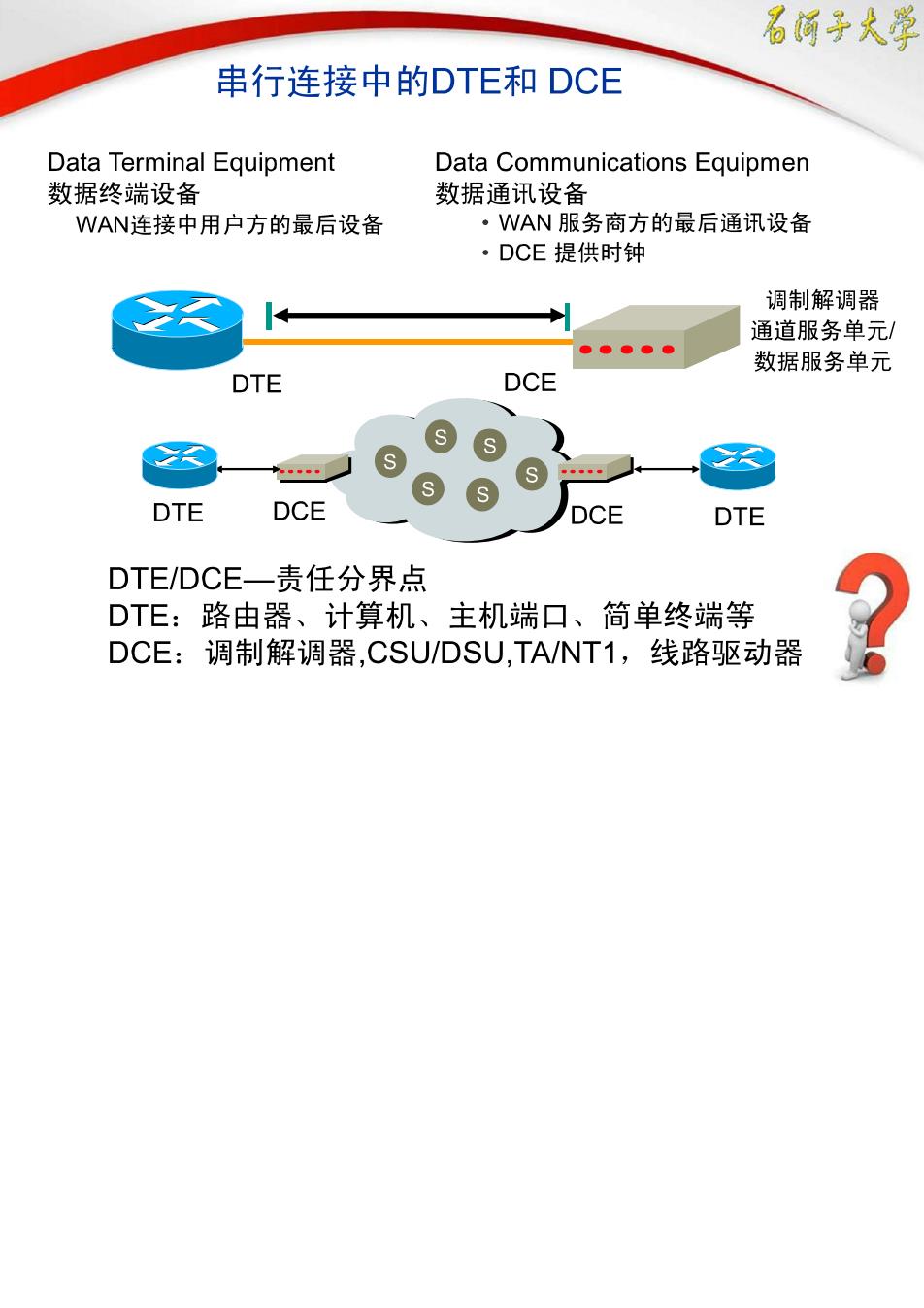

名网多大学 串行连接中的DTE和DCE Data Terminal Equipment Data Communications Equipmen 数据终端设备 数据通讯设备 WAN连接中用户方的最后设备 ·WAN服务商方的最后通讯设备 ·DCE提供时钟 调制解调器 通道服务单元/ 数据服务单元 DTE DCE DTE DCE DCE DTE DTE/DCE一责任分界点 DTE:路由器、计算机、主机端口、简单终端等 DCE:调制解调器，CSU/DSU,TA/NT1,线路驱动器

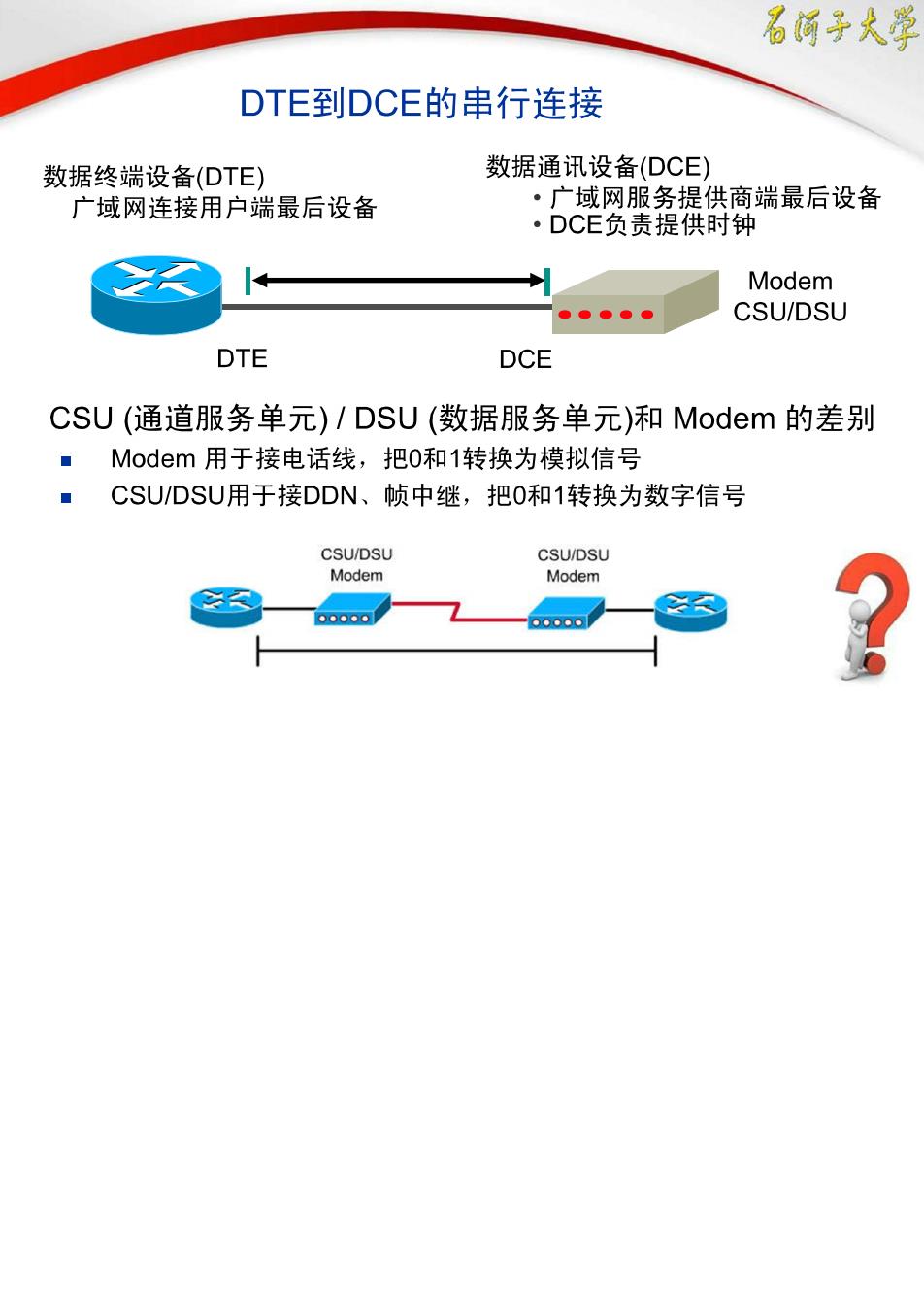

名河子火学 DTE到DCE的串行连接 数据终端设备(DTE) 数据通讯设备(DCE) 广域网连接用户端最后设备 ·广域网服务提供商端最后设备 ·DCE负责提供时钟 Modem i。●●。● CSU/DSU DTE DCE CSU(通道服务单元)/DSU(数据服务单元)和Modem的差别 ■Modem用于接电话线，把0和1转换为模拟信号 CSU/DSU用于接DDN、帧中继，把0和1转换为数字信号 CSU/DSU CSU/DSU Modem Modem

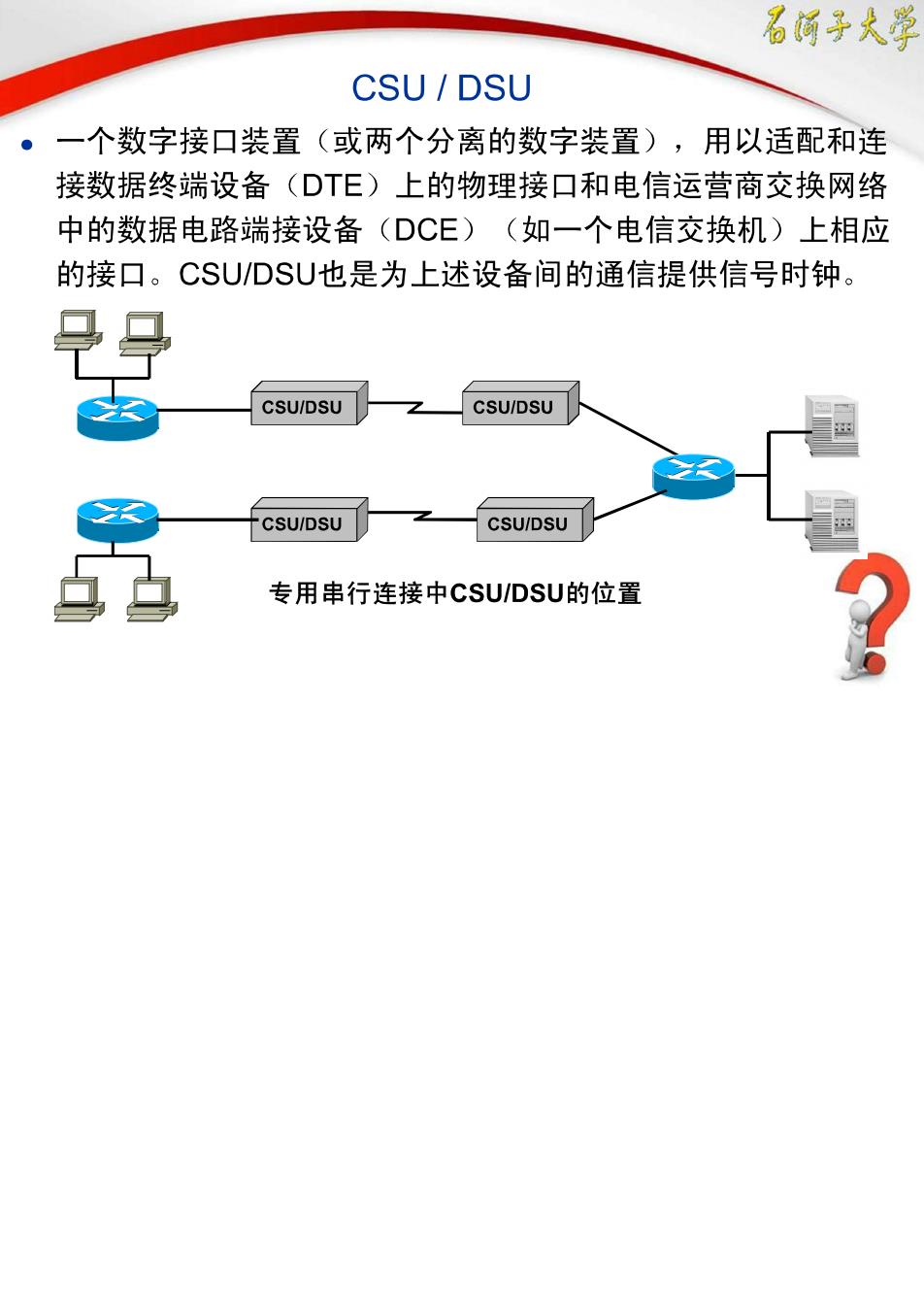

名闻子火学 CSU/DSU ·一个数字接口装置（或两个分离的数字装置），用以适配和连 接数据终端设备(DTE)上的物理接口和电信运营商交换网络 中的数据电路端接设备(DCE)(如一个电信交换机)上相应 的接口。CSU/DSU也是为上述设备间的通信提供信号时钟。 CSU/DSU CSU/DSU CSU/DSU CSU/DSU 专用串行连接中CSU/DSU的位置

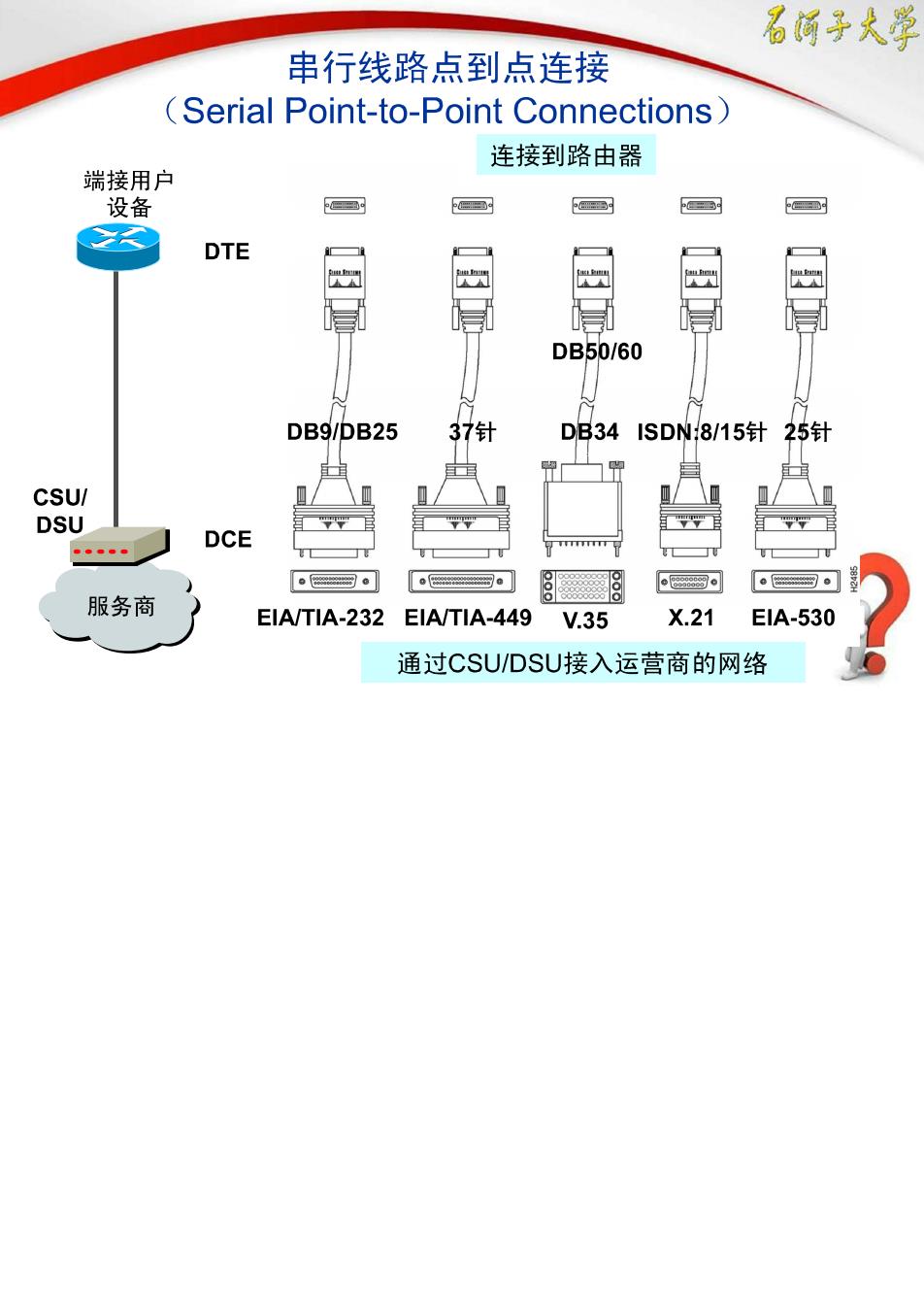

名河字火学 串行线路点到点连接 (Serial Point-to-Point Connections) 连接到路由器 端接用户 设备 a DTE DB50/60 DB9/DB25 37针 DB34ISDN:8/15针 25针 1 CSU/ m DSUI 学目 DCE 回可 服务商 EIA/TIA-232 EIA/TIA-449 V.35 X.21 EIA-530 通过CSU/DSU接入运营商的网络

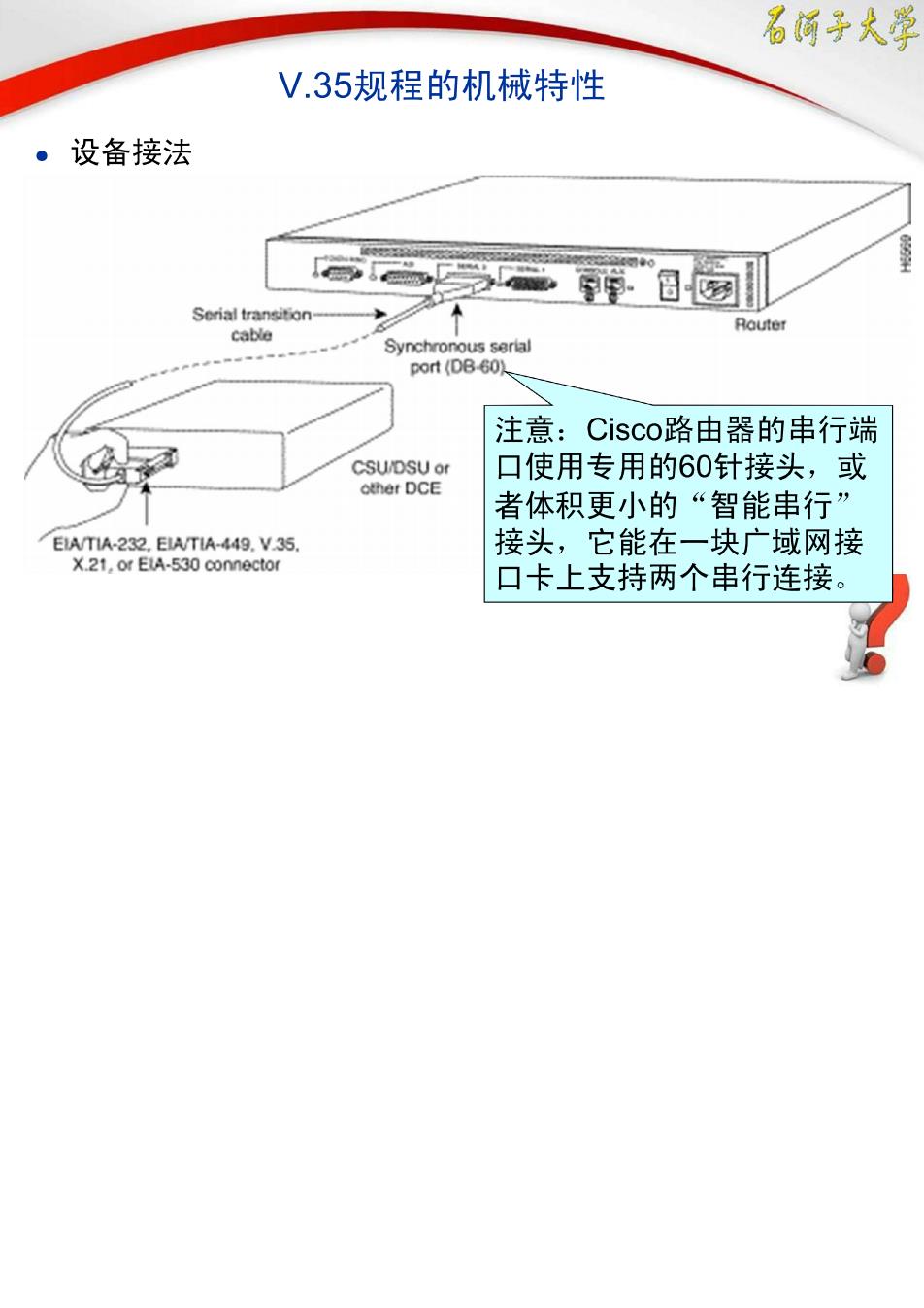

名饼多火学 V.35规程的机械特性 。设备接法 Serial transition Router us serial por(DB60人 注意：Cisco路由器的串行端 CSU/DSU or 口使用专用的60针接头，或 other DCE 者体积更小的“智能串行” EIA/TIA-232.EIA/TIA-449.V.35. 接头， 它能在一块广域网接 X.21.or ELA-530 connector 口卡上支持两个串行连接
