名网多大学 路由问题的实质 Case: LAN-WAN连接路由流程 Data From X..2.4 LAN 1.32.4Data 丢帧/ARP应答 Token Ring 1.32.4Data 路由表 IP头合法性验证 1.32.4Data 选项处理 WAN Frame Frame Relay 1.32.4Data TTL处理 Relay 分片处理 1.32.4Data to 链路层寻址 LAN Ethernet 1.32.4Data 1.32.4Data y.y.1.3 Data

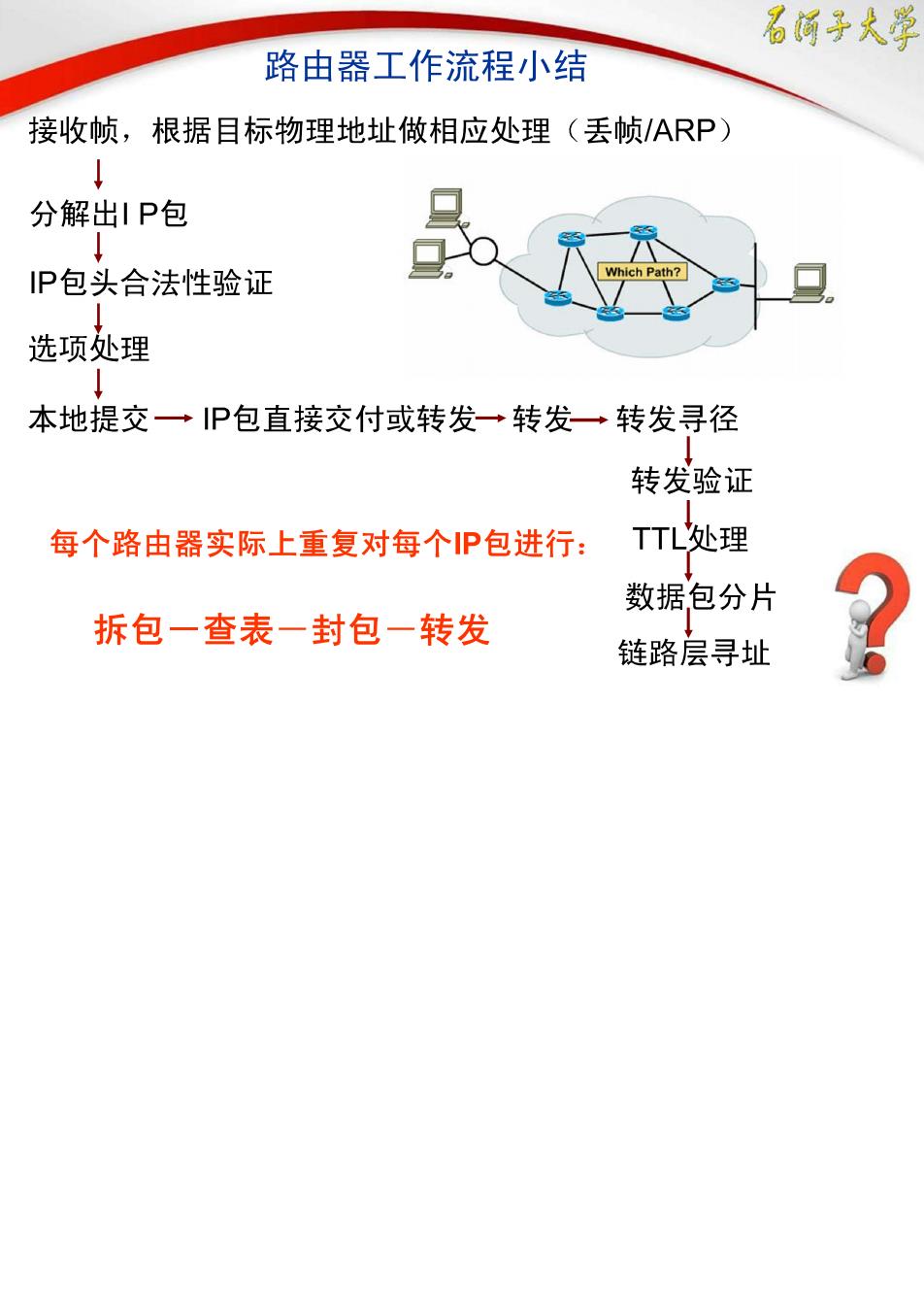

名河子火学 路由器工作流程小结 接收帧，根据目标物理地址做相应处理（丢帧/ARP) 分解出P包 IP包头合法性验证 选项处理 本地提交一P包直接交付或转发一转发一转发寻径 转发验证 每个路由器实际上重复对每个P包进行： TTL处理 数据包分片 拆包一查表一封包一转发 链路层寻址

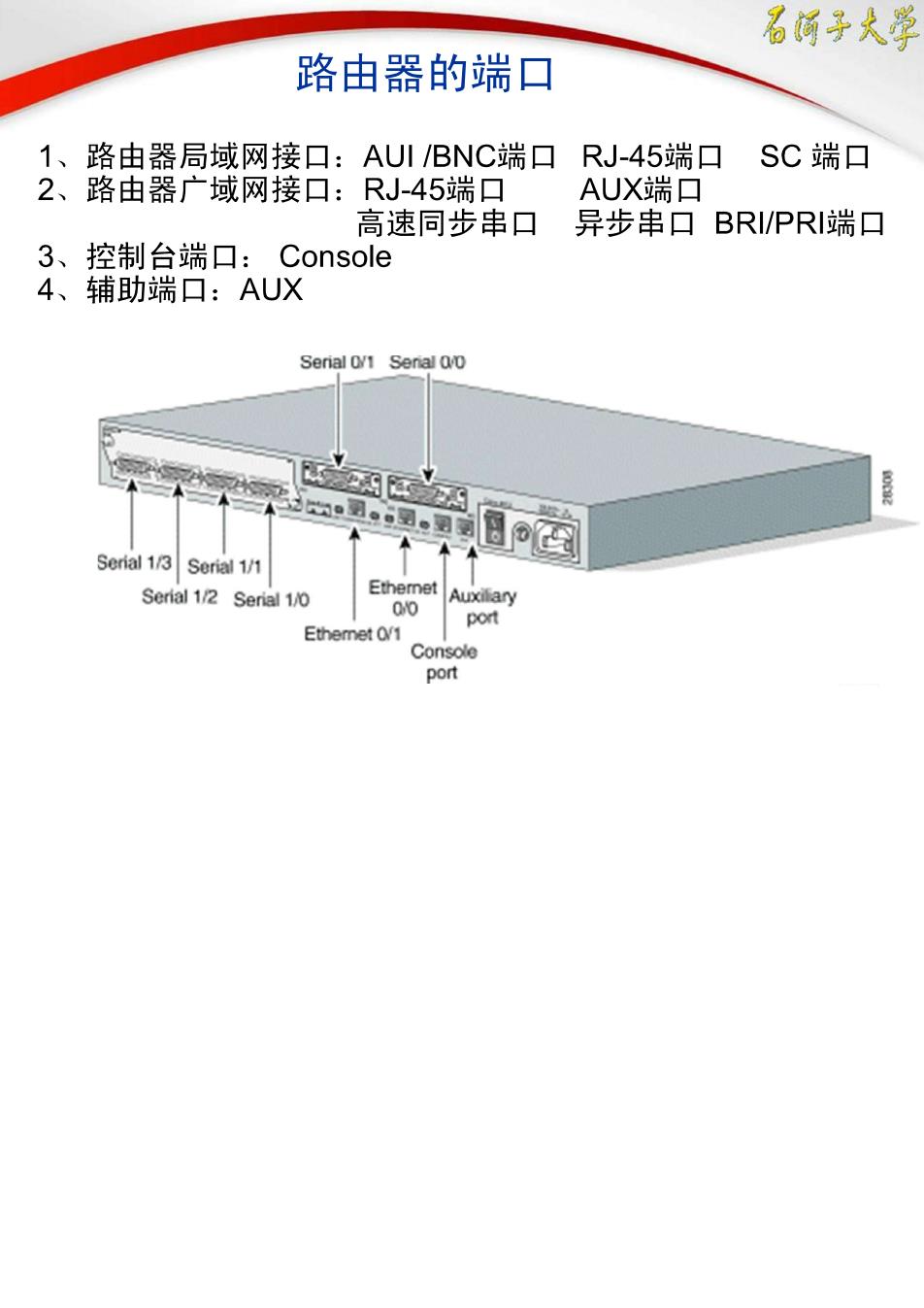

名网多大学 路由器的端口 1、路由器局域网接口：AUI/BNC端口 RJ-45端口SC端口 2、 路由器广域网接口：RJ-45端口 AUX端口 高速同步串口异步串口BRI/PRI端口 3、 控制台端口：Console 4、辅助端口：AUX Serial 0/1 Serial 0/0 Serial 1/3 Serial 1/1 Serial 1/2 Serial 1/0 Ethemet 00 a Ethemet 0/1 port
名闻子大学 思科2600系列Router}接口 -Serial Ports- 串行口 WAN连接端口类 快速以太口 控制台接口辅助接口 电源开关 电源插板 FastEthernet- Console Auxiliary Power Power Cord Ports Port Port Switch Connection LAN连接端口类 管理端口类
名网多大学 路由器的LAN端口 D型15针口 ·AUI AUI按口 ■10Base5,粗缆，<500m 0 BNC ■10Base2,细缆，<185m 10Base-T口标为“ETH" 100Base-TX口标为“10/100bTX" 。RJ45 ■10 BaseT,双绞线，<100m oooDOc 。SC A国 ■光纤，<2km 常以“100bFX"标 o
