University of Electronic Science and Technology of China 956 (L>5) W L W 两根彼此相距较远的光波导(L>>W) 11
University of Electronic Science and Technology of China 11 两根彼此相距较远的光波导（L>>W) （L>5)
University of Electronic Science and Technology of China 1956 W W 两根彼此靠近的光波导(L≤W) 12
University of Electronic Science and Technology of China 12 两根彼此靠近的光波导（LW)
University of Electronic Science and Technology of China J956 单根的理想光波导，所有的传播模式之间都满足正交 关系，没有能量的耦合。但是实际的光波导由于某些 原因（？)可能会导致其中传输的不同模式的耦合。 当两个（或多个）光波导彼此靠近时，由于消逝场的 作用，也会导致能量在两个波导间的交换（耦合） > 以上介绍的两种耦合方式对于实现与设计实际的光波 导器件都是十分重要的。 13
University of Electronic Science and Technology of China 13 ❑ 单根的理想光波导，所有的传播模式之间都满足正交 关系，没有能量的耦合。但是实际的光波导由于某些 原因（？）可能会导致其中传输的不同模式的耦合。 ❑ 当两个（或多个）光波导彼此靠近时，由于消逝场的 作用，也会导致能量在两个波导间的交换（耦合）。 ➢ 以上介绍的两种耦合方式对于实现与设计实际的光波 导器件都是十分重要的
University of Electronic Science and Technology of China 956 口本章内容 1.基于微扰理论导出耦合模方程 2.定向耦合器 3.皱纹波导中的反向耦合 ① 均匀光栅的传输与反射特征 ② 相移光栅 4.耦合系数的计算方法 ① 平板波导的耦合系数 ② 矩形波导的耦合系数 ③ 皱纹波导的耦合系数 5.基于干涉理论分析波导耦合 (Supermode theory) 14

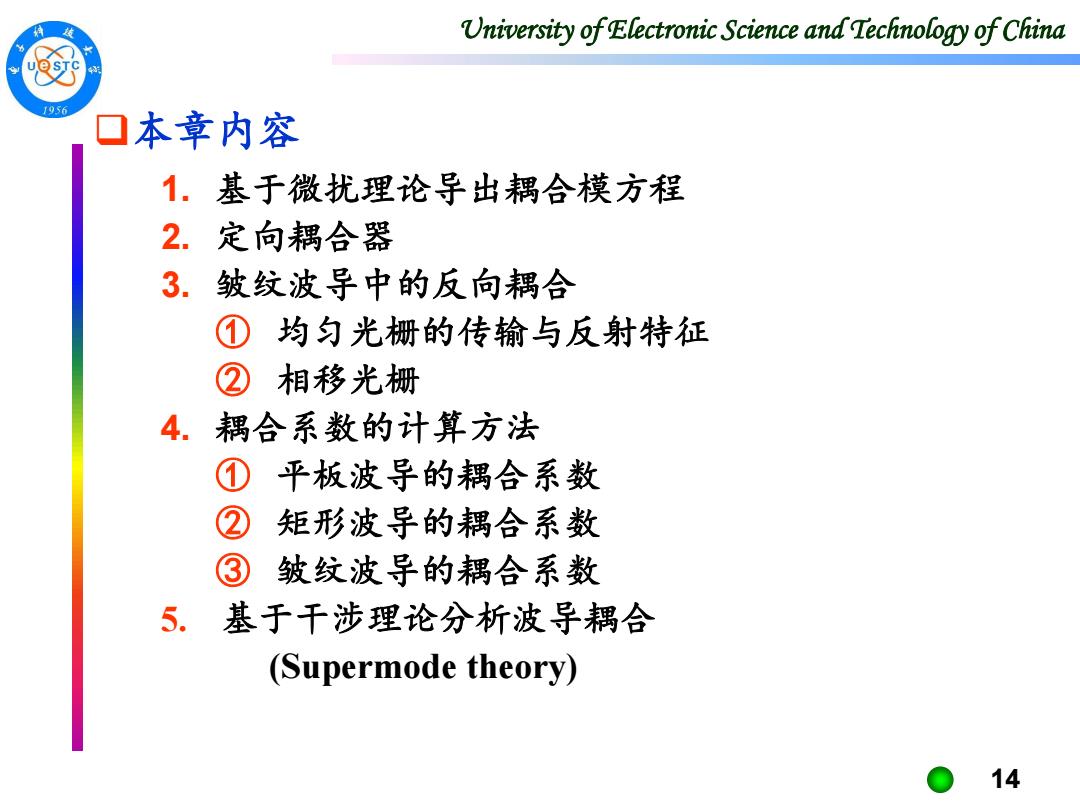

University of Electronic Science and Technology of China 14 1. 基于微扰理论导出耦合模方程 2. 定向耦合器 3. 皱纹波导中的反向耦合 ① 均匀光栅的传输与反射特征 ② 相移光栅 4. 耦合系数的计算方法 ① 平板波导的耦合系数 ② 矩形波导的耦合系数 ③ 皱纹波导的耦合系数 5. 基于干涉理论分析波导耦合 (Supermode theory) ❑本章内容
University of Electronic Science and Technology of China 1.基于微扰理论导出耦合模方程 956 图5-1.定向耦合的光波导 Waveguide 1 Waveguide 2 n: no 0 如图5-1所示，若两根光波导彼此很靠近，波导中的光 波模式将相互耦合（干涉)。这样的两根光波导可称为 耦合光波导。 光波在耦合光波导中的传输特征可以用微扰理论来分析。 15
University of Electronic Science and Technology of China 15 图5-1. 定向耦合的光波导 1.基于微扰理论导出耦合模方程 ❑ 如图5-1所示，若两根光波导彼此很靠近，波导中的光 波模式将相互耦合（干涉）。这样的两根光波导可称为 耦合光波导。 ❑ 光波在耦合光波导中的传输特征可以用微扰理论来分析
