第四章 标量衍射理论基础
第四章 标量衍射理论基础
行身时死浪 衍射：波在传播过程中遇到障碍物偏离几何路 径传播（进入几何阴影区)的现象 1、机械波的衍射 不沿直线传播而绕过障碍物，沿各方向绕射的现 象。如声波、水波的衍射。 2、电磁波的衍射 不沿直线传播而绕过障碍物，继续传播的现象。 如无线电波（电视、广播)的衍射
1、机械波的衍射 不沿直线传播而绕过障碍物，沿各方向绕射的现 象。如声波、水波的衍射。 2、电磁波的衍射 不沿直线传播而绕过障碍物，继续传播的现象。 如无线电波（电视、广播）的衍射。 衍射：波在传播过程中遇到障碍物偏离几何路 径传播（进入几何阴影区）的现象
3、光波的衍射 E 直线传播 E A 型 S S 宽 衍射 B 缝 E 衍射 A 窄 b 光绕过障碍物的边缘，偏离直线传播而进入 B 几何阴影区，并在屏上出现光强不均匀分布 的现象称为光的衍射现象
3、光波的衍射 B E A S S A B E b' b a a' 光绕过障碍物的边缘，偏离直线传播而进入 几何阴影区，并在屏上出现光强不均匀分布 的现象称为光的衍射现象。 宽 窄 缝 S E b a ● 细 丝 直线传播 衍射 衍射
衍射屏（障碍物） 行射图样 入射光波 魂察屏 侠缝 参十 圆孔 圆屏
衍射现象

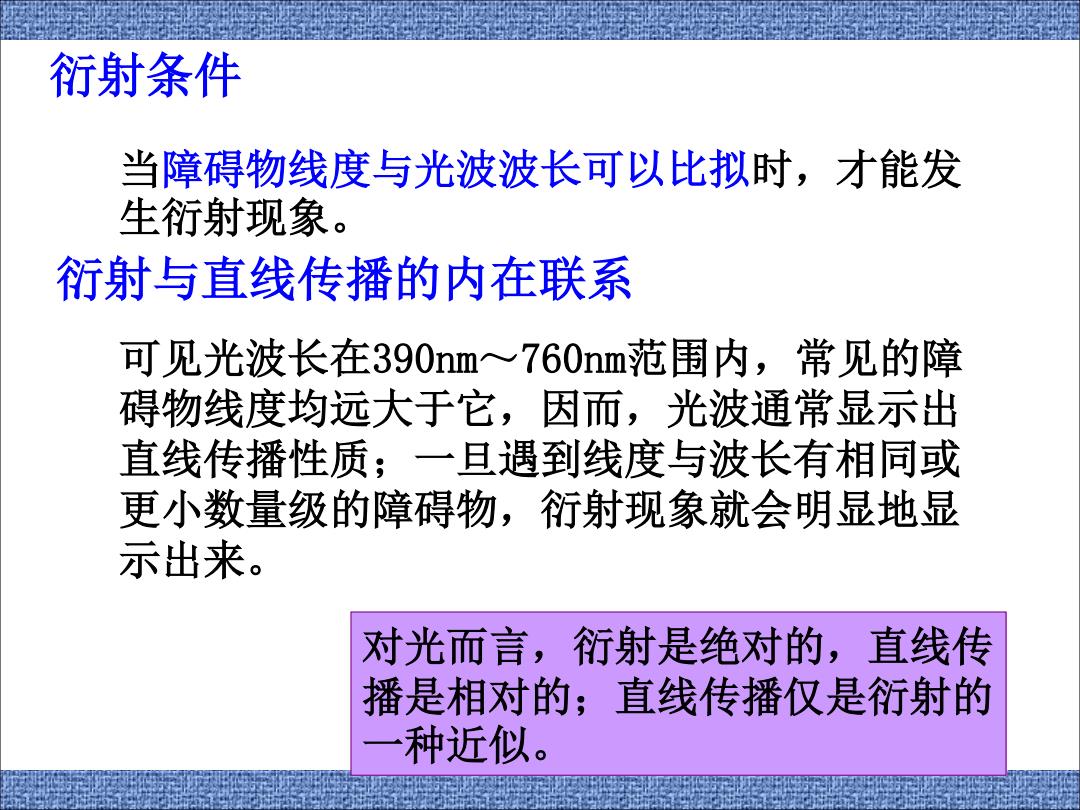

衍射条件 当障碍物线度与光波波长可以比拟时，才能发 生衍射现象。 衍射与直线传播的内在联系 可见光波长在390nm~760nm范围内，常见的障 碍物线度均远大于它，因而，光波通常显示出 直线传播性质；一旦遇到线度与波长有相同或 更小数量级的障碍物，衍射现象就会明显地显 示出来。 对光而言，衍射是绝对的，直线传 播是相对的；直线传播仅是衍射的 种近似
衍射条件 当障碍物线度与光波波长可以比拟时，才能发 生衍射现象。 衍射与直线传播的内在联系 可见光波长在390nm～760nm范围内，常见的障 碍物线度均远大于它，因而，光波通常显示出 直线传播性质；一旦遇到线度与波长有相同或 更小数量级的障碍物，衍射现象就会明显地显 示出来。 对光而言，衍射是绝对的，直线传 播是相对的；直线传播仅是衍射的 一种近似
