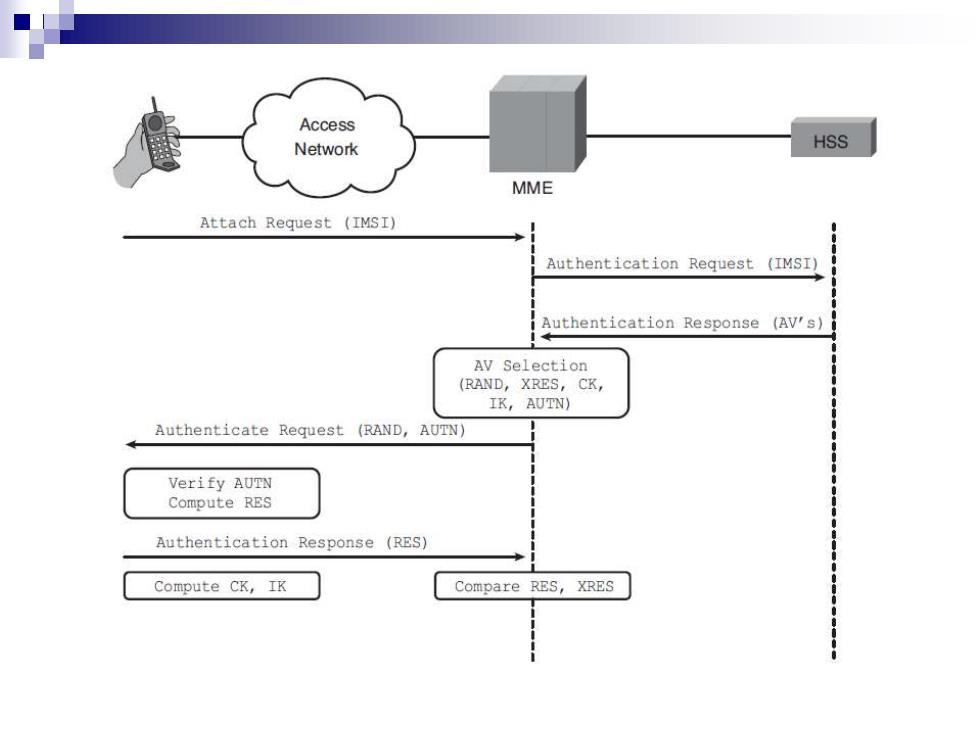

Access Network HSS MME Attach Request (IMSI) Authentication Request (IMSI) Authentication Response (AV's) AV Selection (RAND,XRES,CK, IK,AUTN) Authenticate Request (RAND,AUTN) Verify AUTN Compute RES Authentication Response (RES) Compute CK,IK Compare RES,XRES

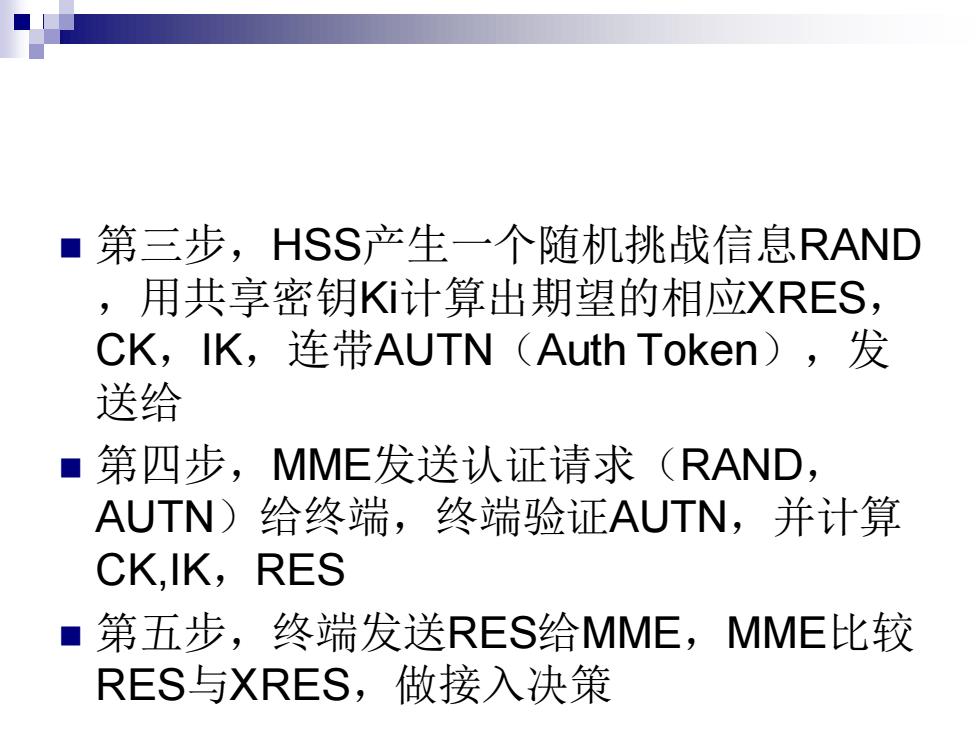

■第三步，HSS产生一个随机挑战信息RAND ,用共享密钥Ki计算出期望的相应XRES, CK,IK,连带AUTN(Auth Token),发 送给 ■1 第四步，MME发送认证请求(RAND, AUTN)给终端， 终端验证AUTN,并计算 CK.IK,RES ■1 第五步，终端发送RES给MME,MME比较 RES与XRES,做接入决策
◼ 第三步，HSS产生一个随机挑战信息RAND ，用共享密钥Ki计算出期望的相应XRES， CK，IK，连带AUTN（Auth Token），发 送给 ◼ 第四步，MME发送认证请求（RAND， AUTN）给终端，终端验证AUTN，并计算 CK,IK，RES ◼ 第五步，终端发送RES给MME，MME比较 RES与XRES，做接入决策

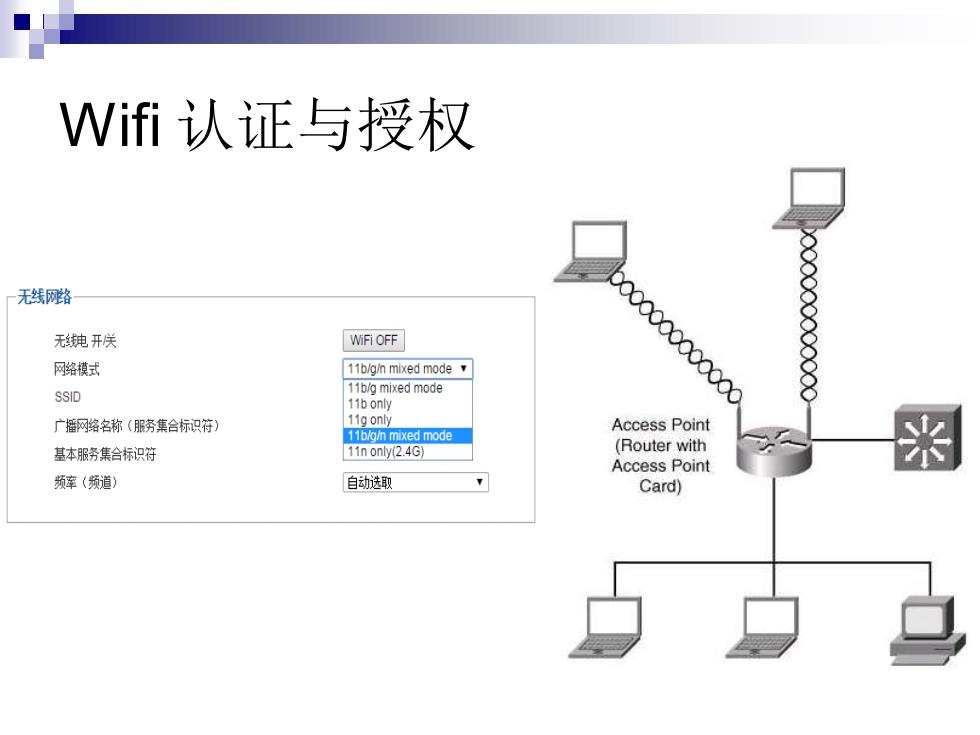

Wifi认证与授权 无线网路 无钝开关 WiIFI OFF 网络模式 11b/g/mixed mode 00000000 SSID 11b/g mixed mode 11b only 广播网路名称（服务集合标识符） 11g only Access Point 11b/g/mixed mode 基本服务集合标识符 11n only(2.4G) (Router with Access Point 频车（频道） 自动选取 Card)
Wifi 认证与授权

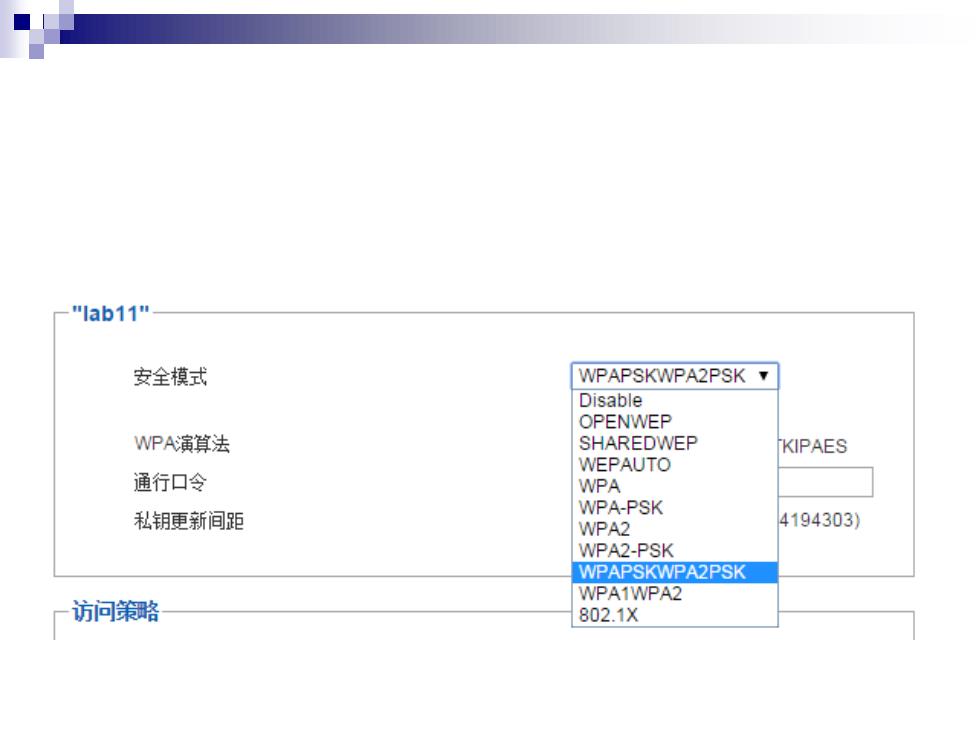

-"1ab11" 安全模式 WPAPSKWPA2PSK Disable OPENWEP WPA演算法 SHAREDWEP KIPAES WEPAUTO 通行口令 WPA 私钥更新间距 WPA-PSK WPA2 4194303) WPA2-PSK WPAPSKWPA2PSK WPA1WPA2 访问策略 802.1X

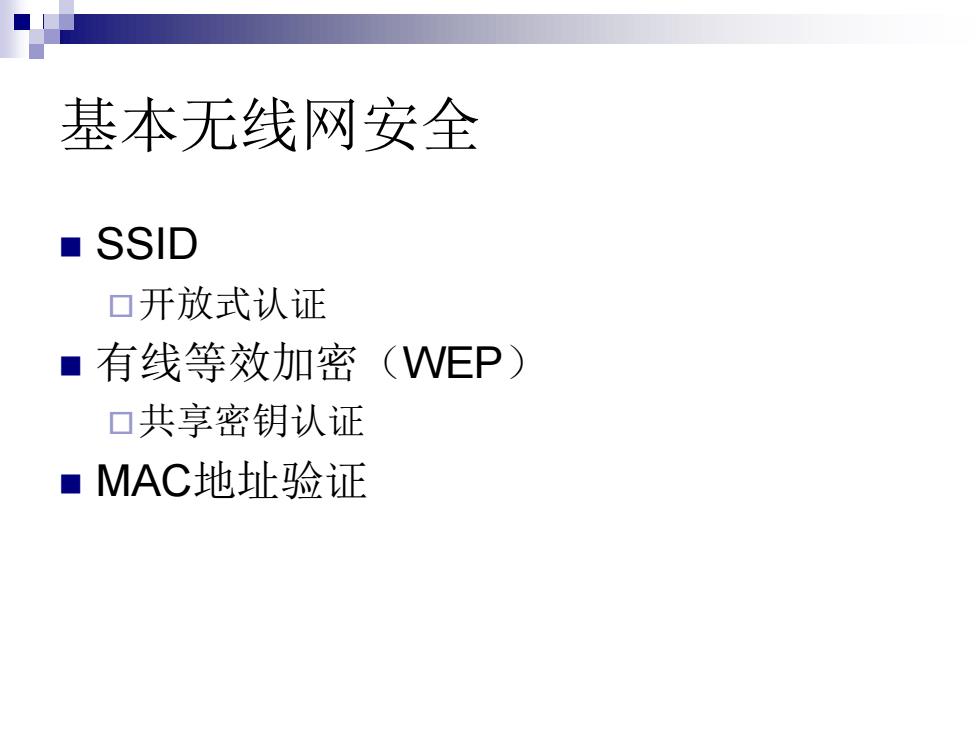

基本无线网安全 ■SSID 口开放式认证 ■有线等效加密(WEP) 口共享密钥认证 ■MAC地址验证
基本无线网安全 ◼ SSID 开放式认证 ◼ 有线等效加密（WEP） 共享密钥认证 ◼ MAC地址验证
