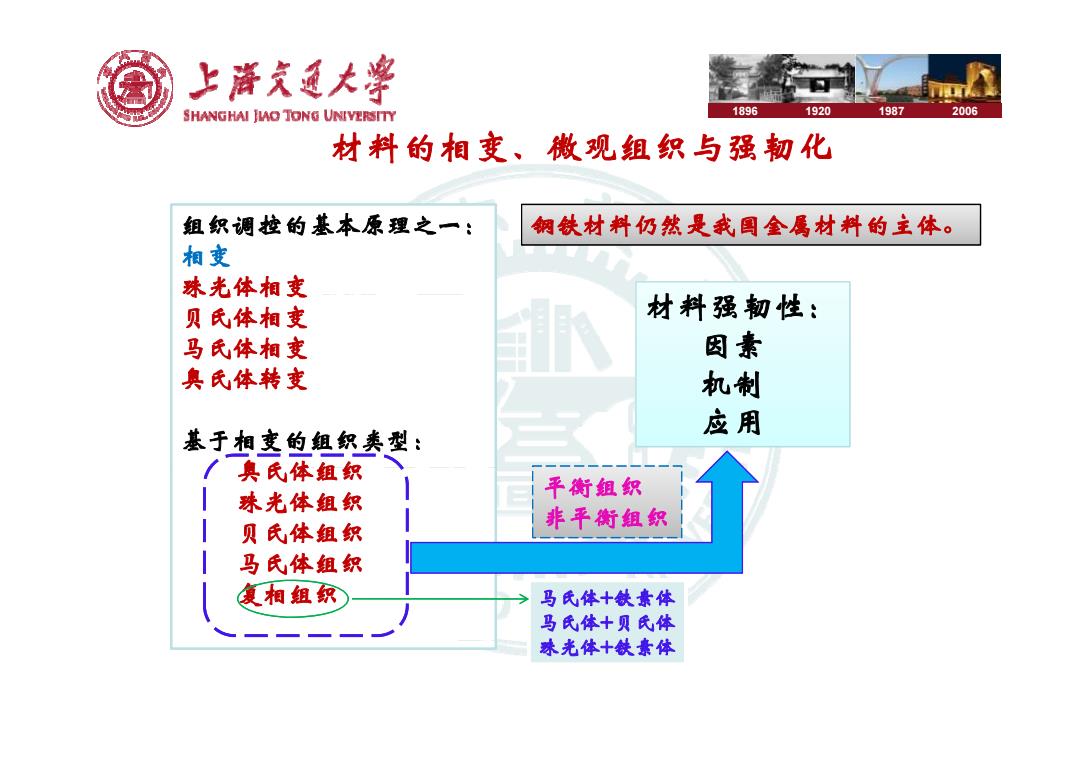

上谱充通大￥ SHANGHAI JO TONG UNIVERSITY 1896 1920 1987 2006 材料的相变、微观组织与强韧化 组织调按的基本原理之一： 钢铁材料仍然是我国金属材料的主体。 相变 珠光体相变 贝氏体相变 材料强韧性： 马氏体相变 因素 奥氏体转变 机制 应用 基于相变的组织类型： /奥氏体组织 赤光体组织 平衡组织 贝氏体组织 非平衡组织 马氏体组织 复相组织 马氏体十铁素体 马氏体十贝氏体 珠光体十铁素体
1896 1920 1987 2006 材料的相变、微观组织与强韧化 组织调控的基本原理之一： 相变 珠光体相变 材料 韧性 钢铁材料仍然是我国金属材料的主体。 贝氏体相变 马氏体相变 奥氏体转变 材料强韧性： 因素 奥氏体转变 机制 基于相变的组织类型： 奥氏体组织 应用 珠光体组织 贝氏体组织 马体织 平衡组织 非平衡组织 马氏体组织 复相组织 马氏体+铁素体 马氏体+贝氏体 珠光体+铁素体

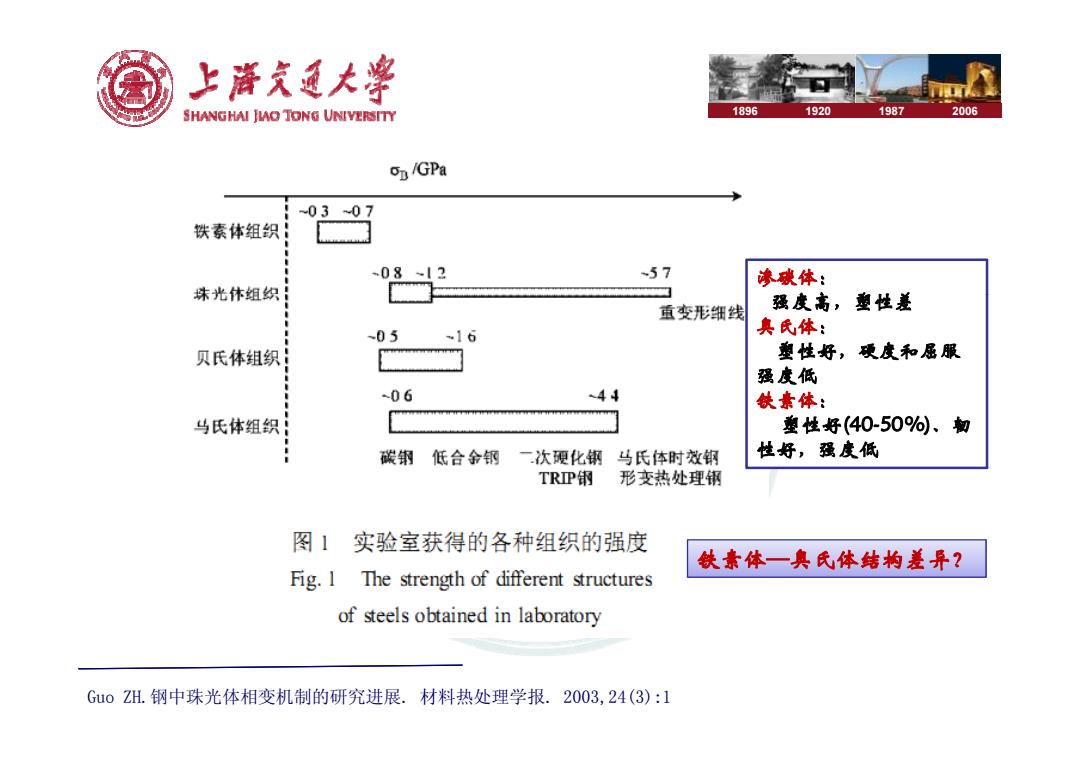

上腾久通大睾 SHANGHAI JO TONG UNIVERSITY 1896 1920 1987 2006 Og/GPa -0307 铁素体组织！ -08-12 -57 渗破体： 珠光休组织： 直变形细线 强度高，型性差 -05 -16 臭氏体： 贝氏体组织！ 型性好，硬度和屈服 强度低 06 44 铁素体： 马氏体组织 型性好(40-50%)、物 碳钢 低合金钢一次硬化钢 马氏体时效钢 性好，强度低 TRP钥 形变热处理钥 图1实验室获得的各种组织的强度 铁素体一奥氏体结构差异？ Fig.I The strength of different structures of steels obtained in laboratory Guo ZH.钢中珠光体相变机制的研究进展.材料热处理学报.2003,24(3)：1
1896 1920 1987 2006 渗碳体： 强度高，塑性差 奥氏体： 塑性好，硬度和屈服 强度低 铁素体： 塑性好(40-50%)、韧 性好，强度低 铁素体—奥氏体结构差异？ Guo ZH.钢中珠光体相变机制的研究进展. 材料热处理学报. 2003,24(3):1

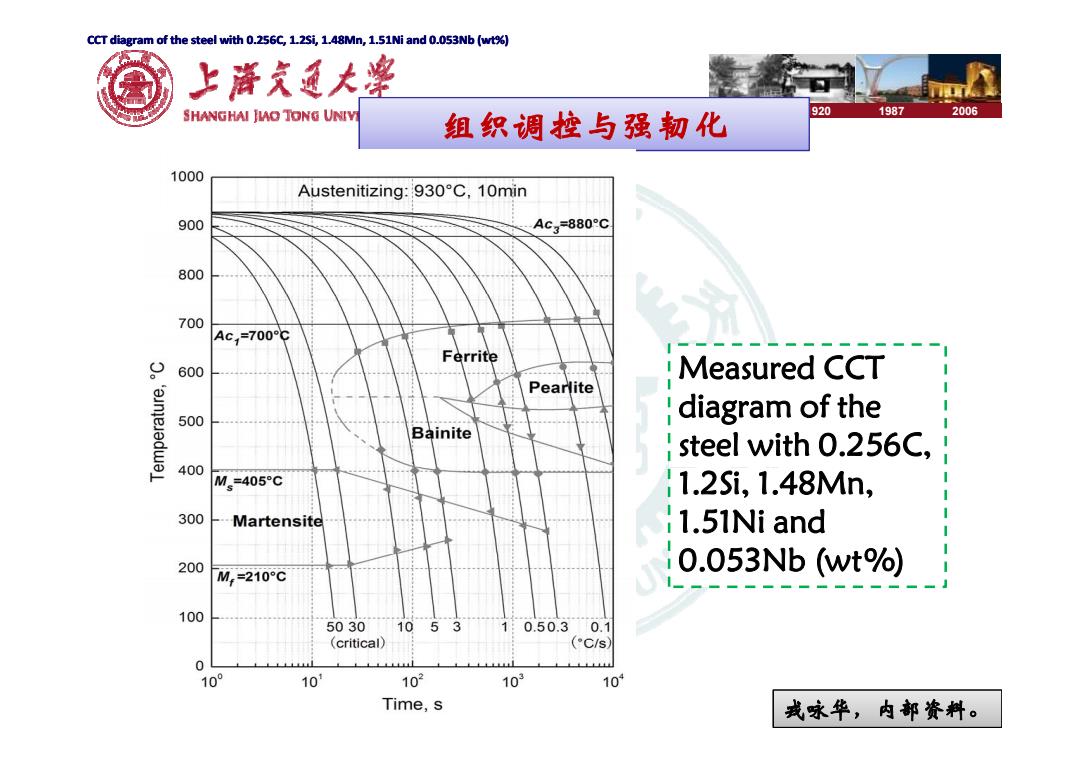

CCT diagram of the steel with 0.256C,1.2Si,1.48Mn,1.51Ni and 0.053Nb (wt%) 上浒究通大淫 SHANGHAI JO TONG UNIV 920 1987 2006 组织调控与强韧化 1000 Austenitizing:930C,10min 900 Ac3=880C 800 700 Ac,=700℃ Ferrite 9 600 Measured CCT Pearlite 500 diagram of the Bainite steel with 0.256C, 400 M.=405°C 1.2Si,1.48Mn, 300 Martensite 1.51Ni and 200 0.053Nb (wt%) M=210℃ 100 5030 1053 10.50.3 0.1 (critical) (C/s) 0 10° 10 102 103 10 Time,s 戎咏华，内部资料
1896 1920 1987 2006 组织调控与强韧化 CCT diagram diagram diagram of the steel with 0.256C, 0.256C, 0.256C, 1.2Si, 1.48Mn, 1.48Mn, 1.48Mn, 1.51Ni and 0.053Nb 0.053Nb 0.053Nb (wt%) 组织调控与强韧化 Measured CCT diagram of the steel with 0.256C, 1.2Si, 1.48Mn, 1.51Ni and 0 053Nb ( t%) 0.053Nb (wt%) 戎咏华，内部资料
上浒气通大￥ SHANGHAI JO TONG UNIVERSITY 1896 1920 1987 2006 国际材料重大研究计划 1.超级钢铁材料研究计划(STX-21)-日本 2.材料基因组计划MG)-美国 JIAO TONG UNIVER
1896 1920 1987 2006 国际材料重大 究计划 材料重大研究计划 1.超级钢铁材料研究计划(STX-21)-日本 2.材料基因组计划(MGI)-美国
上谱充通大￥ SHANGHAI JO TONG UNIVERSITY 1896 1920 1987 2006 1.超级钢铁材料研究计划(STX-21)日本 STX-21:Structural Materials X for 21th century,2000 目标：将现有钢材在成分基本不变的前提下实用强度和结构寿命提高到 1现有性能和寿命的2倍，并在2015年前实现实用化。 1研究运行体制：材料研制→结构体化→评估→材料研制… 螺旋式研究方式一 满足条件：[]更高的强度、高安全性、长的使用寿命； [2]制造工艺要低成本，低能耗，火大降低对环境的危害。 研究方向： []通过控制组织的方法使结构材料高强度化； [2]通过结构材料的长寿命化以节省能源和资源。 1 应用：汽车用钢、建筑用钢、舰船用钢
1896 1920 1987 2006 1.超级钢铁材料研究计划(STX-21)-日本 STX-21 : Structural Materials X for 21th century，2000年 目标：将现有 材在成分基本 变 前 实 度 结构寿命 高到 有钢材在成分基本不变的前提下实用强度和结构寿命提高到 现有性能和寿命的2倍,并在2015 年前实现实用化。 研究运行体制：材料研制结构体化评估材料研制…… 螺旋式研究方式 满足条件: [1]更高的强度、 高安全性、 长的使用寿命; [2]制造工艺要低成本,低能耗, 大大降低对环境的危害。 研究方向：[1]通过控制组织的方法使结构材料高强度化; [2] 通过结构材料的长寿命化以节省能源和资源。 应用：汽车用钢、建筑用钢、舰船用钢
