5.贝氏体组织调控与强韧化 +80 最佳冷速区 +40 一 d-a 200 AcC oC-Mn钢 开冷 760°C ●Nb锦 终冷 550℃ 150 △Nb-V钢 100 50 0 0 5 10 15 20 25 冷速(C/s】 图59热轧后加速冷却对拉伸强度和FATT的影响 (Tsukada等，1982)
5. 贝氏体组织调控与强韧化

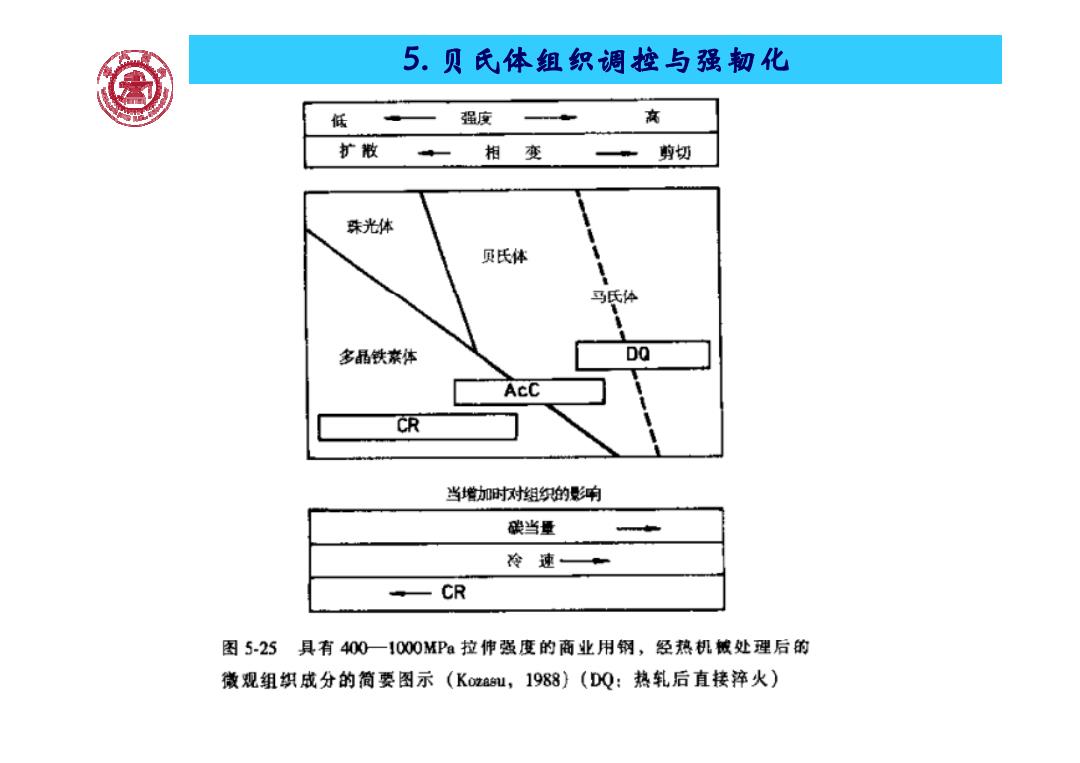

5.贝氏体组织调控与强韧化 低 强度 高 扩散 一 相变 剪切 殊光体 贝氏体 马氏体 多品铁素体 DO AcC CR 当增加时对组织的影响 碳当量 冷速一 CR 图5-25具有400一1000MPa拉伸强度的商业用钢，经热机被处理后的 微观组织成分的简要图示(Kou,1988)(DQ:热轧后直接淬火)
5. 贝氏体组织调控与强韧化
5.贝氏体组织调控与强韧化 表5-4A=20mm和B=25mm厚结构板的热机械工艺条件及力学性能(Tsukada等，1984) (a)化学成分(t%) Steel C Si Mo P s Nb V Mo Sol.Al A 0.10 0.28 1.60 0.020 0.003 0.03 0.08 0.025 B 0.03 0.26 1.60 0.012 0.001 0.04 0.17 0.027 (b)双相区，CR(Y+)控制轧制，Y相区控轧CR(Y)和加速冷却，AcC的轧制和冷却条件 板坯加热温度低子某湛度的 终轧温度 锯种 工艺 AcC (℃) 总压下原(%)（℃） (℃) A CR (y+a) 1050 75%/800 690 无 CR (Y) 1050 75%/800 750 730-750 无 730- CR(Y）)+AcC 1050 75%/800 740 冷速8℃/s 550℃ at8℃/s B CR (Y+a) 1200 70%/760 690 750-550℃ 没有 750- CR (y)AcC 1200 70%/780 770 冷速8℃/s 550℃ at8℃/3
5. 贝氏体组织调控与强韧化

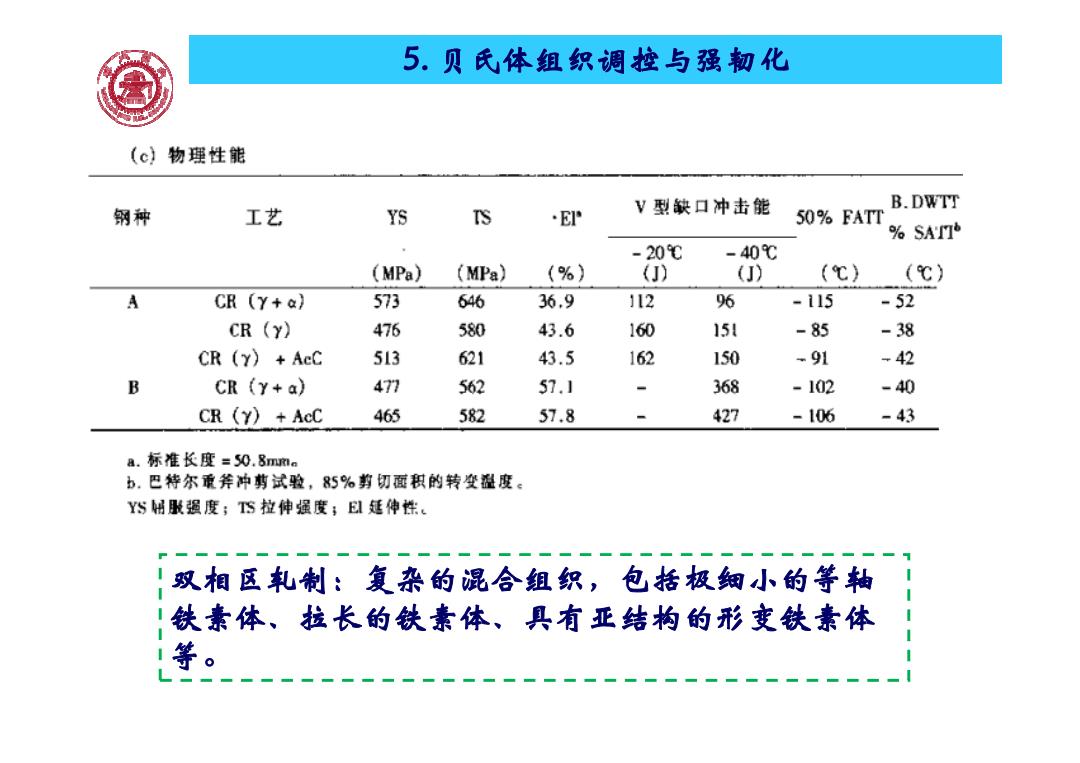

5.贝氏体组织调控与强韧化 (c)物理性能 B.DWTT 钢种 工艺 YS TS ·E V型缺口冲击能 50%FATT SA'TT -20℃ -40℃ (MPa) (MPa) (%) (J) (J) (℃) (℃) CR (Y+a) 573 646 36.9 112 96 -15 -52 CR (Y) 476 580 43.6 160 151 -85 -38 CR (Y)+AeC 513 621 43.5 162 150 -91 -42 B CR (y+a) 477 562 57.1 368 -102 -40 CR (Y)AcC 465 582 57.8 427 -106 -43 a.标准长度=50.8m。 b.巴特尔重斧冲剪试验，85%期切面积的转变湿度。 YSM服遐度；TS拉伸强度；El廷伸性：， !双相区轧制：复杂的混合组织，包括极细小的等轴 !铁素体、拉长的铁素体、具有亚结构的形变铁素体 等
5. 贝氏体组织调控与强韧化 双相区轧制：复杂的混合组织，包括极细小的等轴 铁素体、拉长的铁素体、具有亚结构的形变铁素体 等
5.贝氏体组织调控与强韧化 TMCP基本原理： []细化奥氏体晶粒尺寸； [2]增如缺陷密度； [3]加速微合全元素析出； 1 1 [4]控制相变产物类型
5. 贝氏体组织调控与强韧化 TMCP基本原理： [1]细化奥氏体晶粒尺寸； [2]增加缺陷密度； [3]加速微合金元素析出； [4]控制相变产物类型
