Pad详解练习1 1.打开EX中练习文件Pad1.练习 Up to next Up to last Up to plane Up to next到下一个 Up to surface Up to last到最后 Up to plane 到一个平面 注，选Jp to plane时限制里要选择需要到的那个平面 Pad Definition ?XI Eirst timit Type: Up to plane cmit: 平面.4 Dnm 图 Oset指到选定的面 Profile/Sur face 的距离可以偏置 Se1 ection:草图.1
Pad 详解练习1 1.打开EX中练习文件Pad1. 练习 Up to next 到下一个 Up to last 到最后 Up to plane 到一个平面 注，选Up to plane 时限制里要选择需要到的那个平面 Offset 指到选定的面 的距离可以偏置
Up to surface到曲面 方法同上
Up to surface 到曲面 方法同上

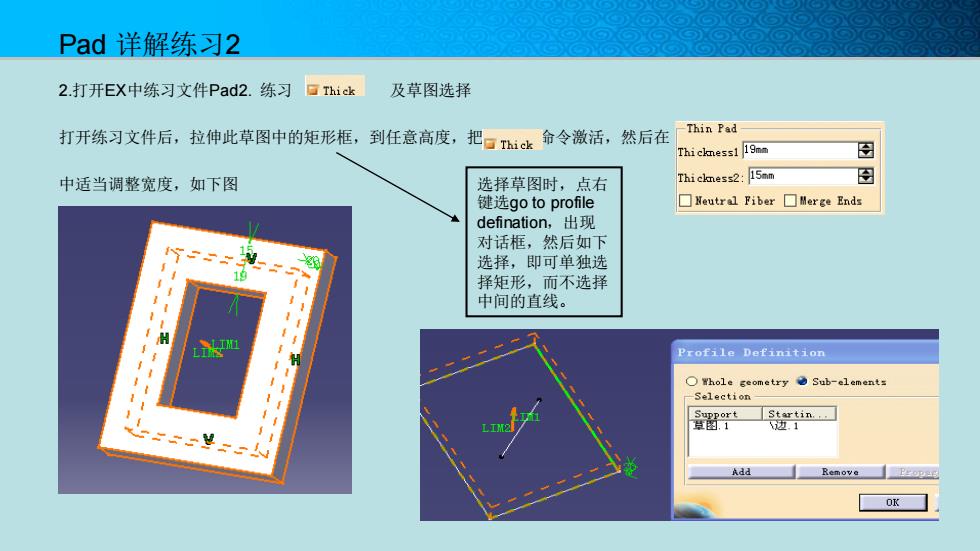

Pad详解练习2 2.打开EX中练习文件Pad2.练习口hick 及草图选择 打开练习文件后，拉伸此草图中的矩形框，到任意高度，把。：ck命令激活，然后在 Thin Pad Thickness1 19mm 图 中适当调整宽度，如下图 选择草图时，点右 Thickness2:15mm 图 键选go to profile ☐Neutral Fiber□Merge Ends defination,出现 对话框，然后如下 选择，即可单独选 19 择矩形，而不选择 中间的直线。 H Profile Definition OWhole geometry Sub-elements Selection 边.1 Add Remove OK
Pad 详解练习2 2.打开EX中练习文件Pad2. 练习 及草图选择 打开练习文件后，拉伸此草图中的矩形框，到任意高度，把 命令激活，然后在 中适当调整宽度，如下图 选择草图时，点右 键选go to profile defination，出现 对话框，然后如下 选择，即可单独选 择矩形，而不选择 中间的直线
Pad详解练习3 3.打开EX中练习文件Pad3. Pad Definition X -First Limit 3.1点拉伸命令，如图： Type: Dimension Length: 56mm 图 图og1tct1on Profile/Sur face 类型可选Up to next, Se1 ection:草图2 即到箱体底部 Thick Beverse Side Mirrored extent Reverse Direction 利用 Reverse Side 命令反转边
Pad 详解练习3 3.打开EX中练习文件Pad3. 3.1点拉伸命令，如图： 利用 命令反转边。 类型可选Up to next， 即到箱体底部
Thin Pad中选Neutral Fiber指两边距离一样，平分1Omm.Merae Ends指扩展到边界 3.2点拉伸命令，类型同样用Up to next,选择直线然后把 Thick 前面点点上.在Thin Pad中选Neutral Fiber和 Merge Ends,体会下图其中的其不同。 -Thin Pad Thin Pad Thin Pad Thickness1 10mm 图 Thickness1 10mm 图 Thickness1 10mm 图 Thickness2:Omm 图 Thickness2 ☐Neutral Fiber ☐Merge Ends Neutral Fiber Merge Ends Neutral FiberMerge Ends OK Cancel OK Cancel 预览 OK Cancel 预览
Thin Pad中选Neutral Fiber指两边距离一样，平分10mm. Merge Ends 指扩展到边界上。 3.2 点拉伸命令，类型同样用Up to next, 选择直线然后把 前面点点上. 在Thin Pad中选Neutral Fiber 和 Merge Ends ,体会下图其中的其不同
