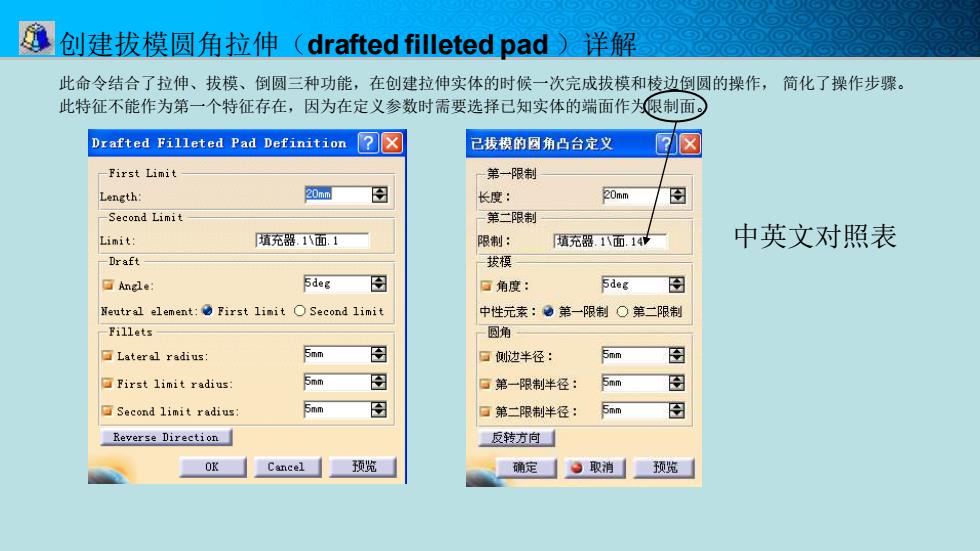

创建拔模圆角拉伸(drafted filleted pad)详解 此命令结合了拉伸、拔模、倒圆三种功能，在创建拉伸实体的时候一次完成拔模和棱边倒圆的操作，简化了操作步骤。 此特征不能作为第一个特征存在，因为在定义参数时需要选择已知实体的端面作为限制面。 Drafted Filleted Pad Definition X 己拔模的图角凸台定义 ☒ First Limit 第一限制 Length: 20mm 长度： 20mm -Second Limit 第二限制 Limit: 填充器.1面.1 限制： 填充器1面.14 中英文对照表 Draft 拔模 □Angle: 5deg 周 回角度： 5deg 图 Neutral element:First limit O Second limit 中性元素：。第一限制○第二限制 -Fillets 圆角 ■Lateral radius Snn 图 口侧边半径： 5mm 图 First limit radius: 5nn 图 口第一限制半径： 5mm 图 万Second limit radius 图 ■第二限制半径： 5mm 图 Reverse Direction 反转方向 OK Cancel 预览 确定 ○取消 预览
创建拔模圆角拉伸（drafted filleted pad ）详解 此命令结合了拉伸、拔模、倒圆三种功能，在创建拉伸实体的时候一次完成拔模和棱边倒圆的操作， 简化了操作步骤。 此特征不能作为第一个特征存在，因为在定义参数时需要选择已知实体的端面作为限制面。 中英文对照表

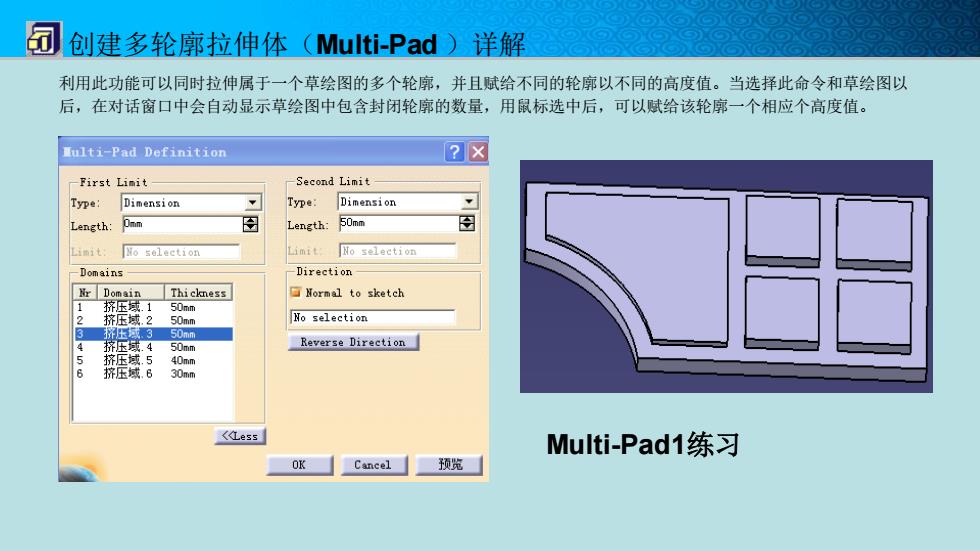

创建多轮廓拉伸体(Multi-Pad)详解 利用此功能可以同时拉伸属于一个草绘图的多个轮廓，并且赋给不同的轮廓以不同的高度值。当选择此命令和草绘图以 后，在对话窗口中会自动显示草绘图中包含封闭轮廓的数量，用鼠标选中后，可以赋给该轮廓一个相应个高度值。 题ulti-Pad Definition 2☒ -First Limit Second Limit Type Dimension Type: Dimension Length: 图 Length: 50mm 图 Limit: No selection No selection -Domains Direction Nr Domain Thickness □Normal to sketch 1 挤压城.150mm 挤压域.2 50mm No selection 3 济域.350nm 挤压域.4 50mm Reverse Direction 挤压域.5 40mm 挤压城6 30mm 〈Less Multi-Pad1练习 OK Cancel 预览
创建多轮廓拉伸体（Multi-Pad ）详解 利用此功能可以同时拉伸属于一个草绘图的多个轮廓，并且赋给不同的轮廓以不同的高度值。当选择此命令和草绘图以 后，在对话窗口中会自动显示草绘图中包含封闭轮廓的数量，用鼠标选中后，可以赋给该轮廓一个相应个高度值。 Multi-Pad1练习
凸 创建凹槽(pocket)详解 此功能也是创建拉伸体的一种，它是在原有实体的基础上去除材料的一种拉伸。 在已有实体上作减材料拉伸，参数与“拉伸体”对话窗口相同。点取该命令后，选择欲拉伸的草绘 图，再根据设计的实际情况选择拉伸高度的定义方式（尺寸定义或利用己知条件限制），键入数值 或选择参考元素，Ok确认，即可在已有实体特征上减去该部分拉伸体。 凹植定义 2☒ 一第一限制 第二限制 类型： 尺寸 类型：尺寸 深度： 139mm 图 深度：Omm 图 限制： 设有选择 限制： 股有选择 轮廓/曲面 方向 选择： 设有选择 园 口轮廊的法线 口厚 参考：设有选择 反转达 簙凹增 口镜像范围 厚度18nm 图 反转方向 厚度2：mm 阳 33更少 ☐中性纤维口合并末端 确定 ○取消 预缆
创建凹槽（pocket ）详解 此功能也是创建拉伸体的一种，它是在原有实体的基础上去除材料的一种拉伸。 在已有实体上作减材料拉伸，参数与“拉伸体”对话窗口相同。点取该命令后，选择欲拉伸的草绘 图，再根据设计的实际情况选择拉伸高度的定义方式（尺寸定义或利用已知条件限制），键入数值 或选择参考元素，ok确认，即可在已有实体特征上减去该部分拉伸体

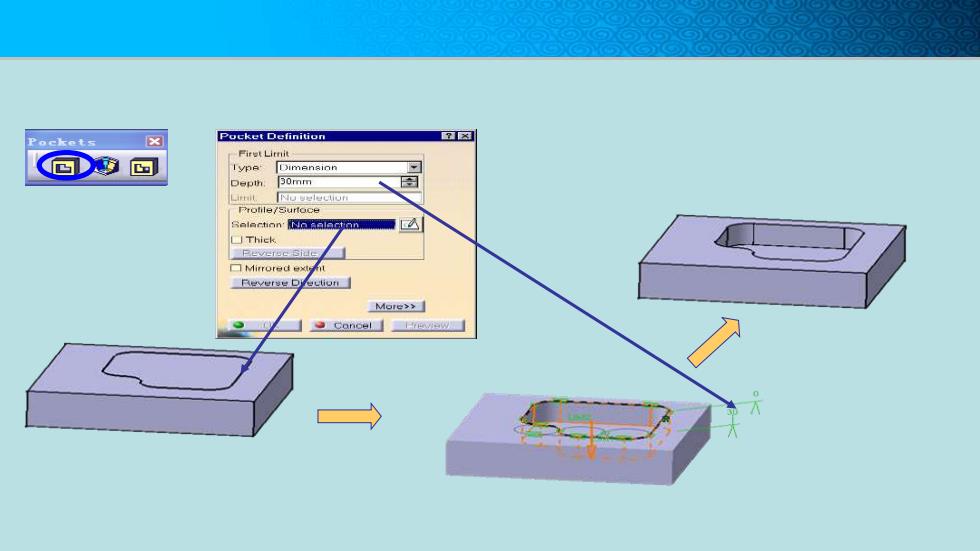

Pockets Pocket Definition ? Firet Limnit 回✉ Type Dimension Depth. 30mm 风Ue世Um Protile/Surtoce Thick. ☐Mirrored ex Bg世t世D ection More>> ●C0nos1esw
You can also select a subpart of a sketch when creating a pocket
点取箭头，反转方向，可以改变保留材料的区域 轮廓线可以是不封闭的，他会自动延长两端 ，切割原有实体
点取箭头，反转方向，可以改变保留材料的区域 几个要注意的情况 轮廓线可以是不封闭的，他会自动延长两端 ，切割原有实体
