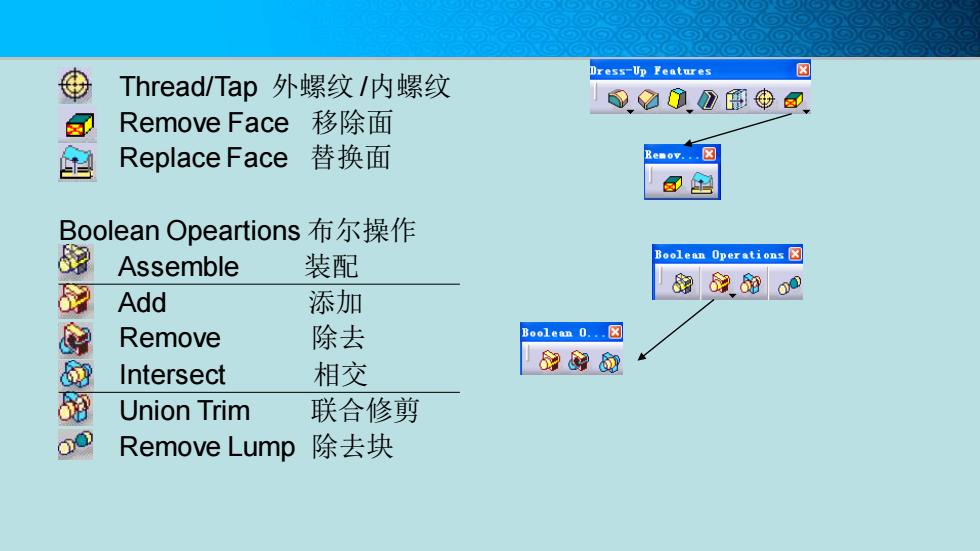

⊕ Dress-p了eatures ☒ Thread/Tap外螺纹I内螺纹 )☑①DD⊕ Remove Face 移除面 Replace Face 替换面 Boolean Opeartions布尔操作 Assemble 装配 Boolean0 perations☒ Add 添加 Remove 除去 Boo1em0.☒ Intersect 相交 的的 腳 Union Trim 联合修剪 00 Remove Lump 除去块
Thread/Tap 外螺纹 /内螺纹 Remove Face 移除面 Replace Face 替换面 Boolean Opeartions 布尔操作 Assemble 装配 Add 添加 Remove 除去 Intersect 相交 Union Trim 联合修剪 Remove Lump 除去块
Transformation.☒ Transformation Features 变换特征 鱼00锐可 d Translation平移 即 Rotation 旋转 Symmetry对称 Mirror 镜像 斑 Rectangular Pattern 矩形阵列 8 Circular Pattern 环形阵列 User Pattern 用户阵列 风 Scaling 比例缩放
Transformation Features 变换特征 Translation 平移 Rotation 旋转 Symmetry 对称 Mirror 镜像 Rectangular Pattern 矩形阵列 Circular Pattern 环形阵列 User Pattern 用户阵列 Scaling 比例缩放
Tools 工具栏 ⊙人8昌◇零部件几何 测量菜单 品包 分析菜单 Draft Analysis拔模角分析 Curvature Analysis曲率分析 子风图 Tap/Thread Analysis螺纹分析
工具栏 测量菜单 分析菜单 Draft Analysis 拔模角分析 Curvature Analysis 曲率分析 Tap/Thread Analysis 螺纹分析
基于草图的特征创建 Sketch-Based Features 可回t色▣@臼命
基于草图的特征创建
创建拉伸Pad(详解) 选择轮廓线，点取鼠标右键，进入轮廓 线选择对话框，可选择草绘图内多个轮 廓线中的一个或几个。 厚度，前面点选上后可 以修改成如下方式，厚 Pad Definition X 1me510 度值在hin Pad里 First Limit Second Limit Up to next 拉伸范围定义方式 Thickness1,2里调整。 Up to last Type Dimension ype: Dimension to plane Length 35mm 图 Length: Onm 图 Uo to surface No selactio 1 No salaction -Profile/Sur face Direction Selection草盼 Nornal to profi1e 拉伸方向，Normal to profile指轮廓线的法线 方向，也可以选择参考元素，选择自定义方向。 Thick Reference:No selection 10 Thin Pad □Nirrored extent Thickness1 13mm Reverse Direction Thickness2:Onm 日 ☐Weutral Fiber☐Merge Ends- 合并末端 反转方向 OK Cancel 预览 中性纤维
创建拉伸Pad（详解） 拉伸范围定义方式 拉伸方向，Normal to profile指轮廓线的法线 方向，也可以选择参考元素，选择自定义方向。 选择轮廓线，点取鼠标右键，进入轮廓 线选择对话框，可选择草绘图内多个轮 廓线中的一个或几个。 厚度，前面点选上后可 以修改成如下方式，厚 度值在Thin Pad 里 Thickness1 ,2里调整。 反转方向 中性纤维 合并末端
