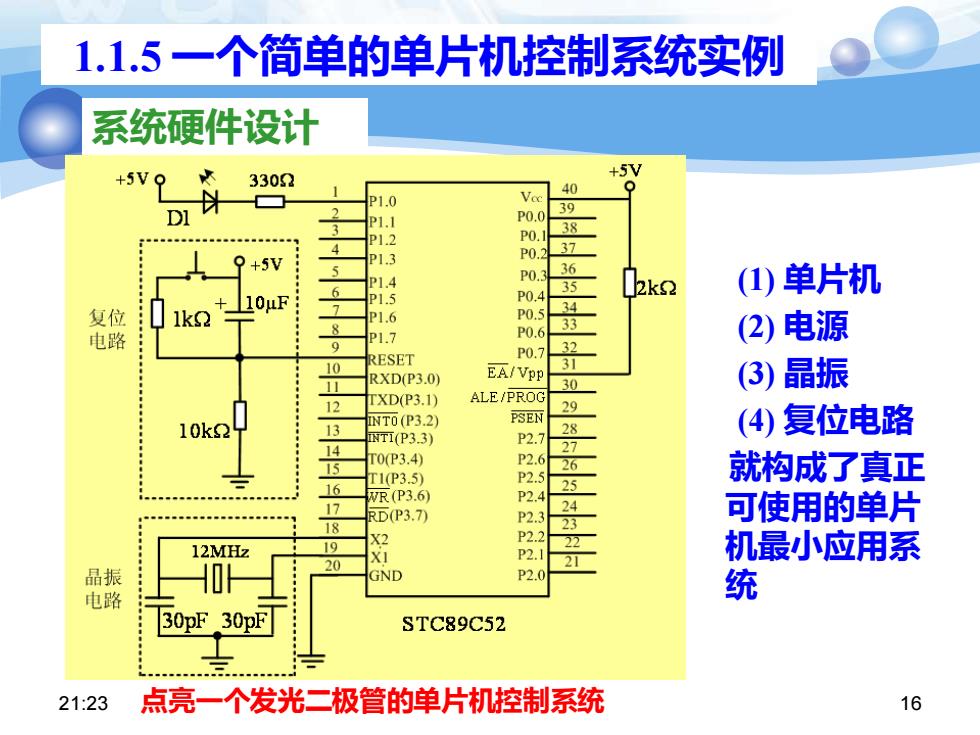

1.1.5 一个简单的单片机控制系统实例 系统硬件设计 3302 +5V 40 D11 P1.0 39 1.1 PO.0 38 P1.2 37 +5V P1.3 5 36 P14 P0.4 35 2k2 ()单片机 10uF P1.5 4 复位 1k2 7 P1.6 P0. 8 33 电路 1.7 P0.6 (2)电源 9 P0.7 32 RESET 10 31 11 XD(P3.0) EA/VPp 30 (3)晶振 12 TXD(P3.1) ALE/PROG 29 NT0(P3.2) PSEN 10k2 13 (4)复位电路 NTI(P3.3) P2. 28 14 15 T0(P3.4) P2.6 7 1P3.5 P2.5 就构成了真正 16 VR(P3.6) P2.4 25 17 RD(P3.7) P2.3 24 可使用的单片 18 P2.2 12MHz 10 P2. 机最小应用系 20 晶振 GND P2. 电路 统 30pF 30pF STC89C52 21:23 点亮一个发光二极管的单片机控制系统 16
21:23 16 (1) 单片机 (2) 电源 (3) 晶振 (4) 复位电路 就构成了真正 可使用的单片 机最小应用系 统 1.1.5 一个简单的单片机控制系统实例 系统硬件设计 点亮一个发光二极管的单片机控制系统

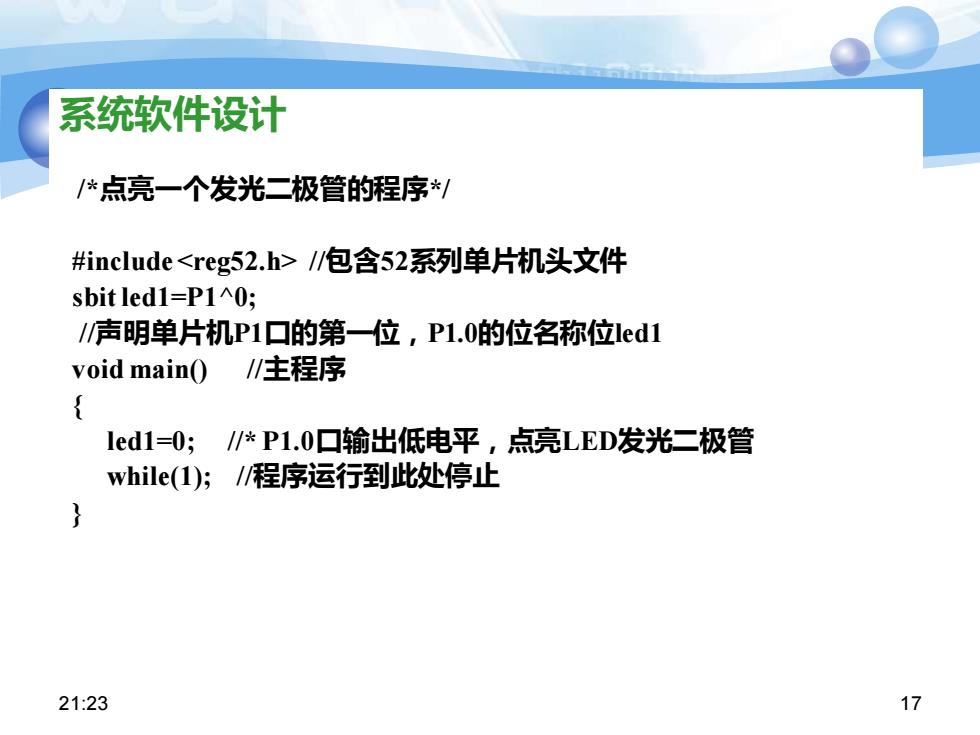

系统软件设计 /*点亮一个发光二极管的程序*/ #include<reg52.h>/包含52系列单片机头文件 sbitled1=P10; /声明单片机P1口的第一位,P1.0的位名称位led1 void mainO )/主程序 led1=0;∥*P1.0口输出低电平,点亮LED发光二极管 while(1);/程序运行到此处停止 21:23 17
21:23 17 系统软件设计 /*点亮一个发光二极管的程序*/ #include <reg52.h> //包含52系列单片机头文件 sbit led1=P1^0; //声明单片机P1口的第一位,P1.0的位名称位led1 void main() //主程序 { led1=0; //* P1.0口输出低电平,点亮LED发光二极管 while(1); //程序运行到此处停止 }

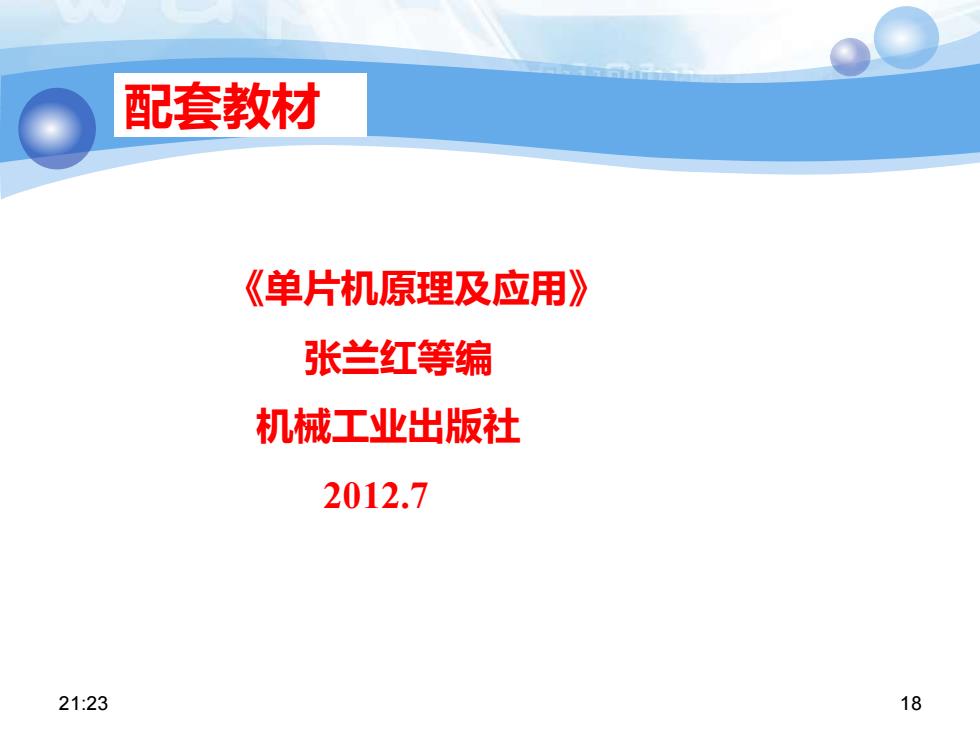

配套教材 《单片机原理及应用》 张兰红等编 机械工业出版社 2012.7 21:23 18
21:23 18 配套教材 《单片机原理及应用》 张兰红等编 机械工业出版社 2012.7

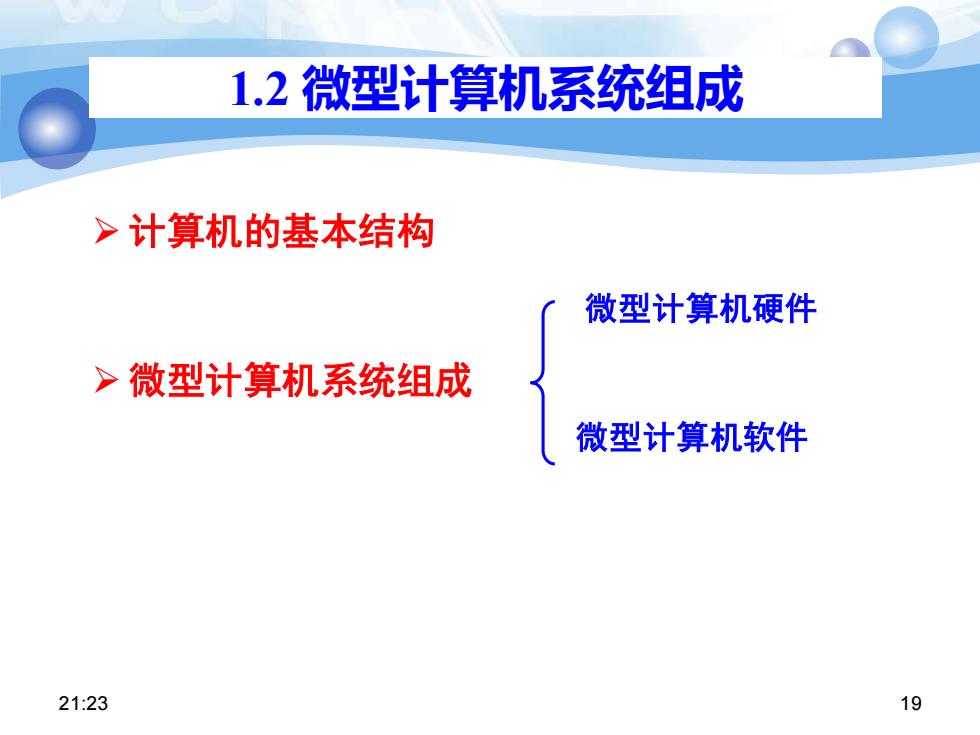

1.2微型计算机系统组成 >计算机的基本结构 微型计算机硬件 >微型计算机系统组成 微型计算机软件 21:23 19
21:23 19 1.2 微型计算机系统组成 ➢ 计算机的基本结构 ➢ 微型计算机系统组成 微型计算机硬件 微型计算机软件

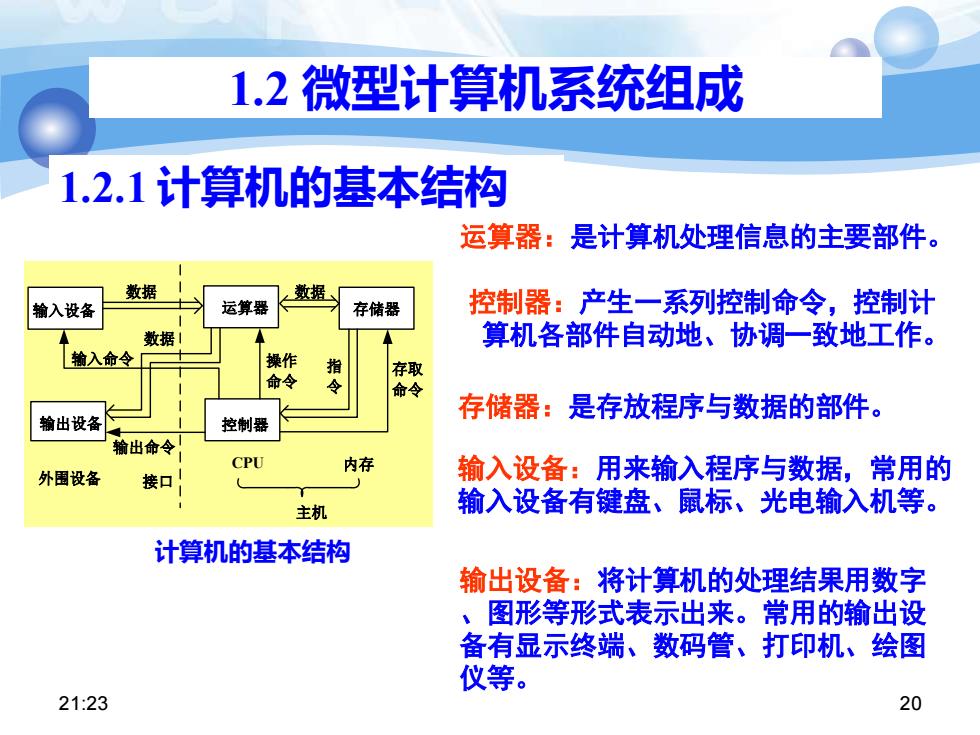

1.2微型计算机系统组成 1.2.1计算机的基本结构 运算器:是计算机处理信息的主要部件。 数据 数据、 输入设备 运算器 存储器 控制器:产生一系列控制命令,控制计 数据 算机各部件自动地、协调一致地工作。 输入命令 操作 指 存取 命 令 命令 存储器:是存放程序与数据的部件。 输出设备 控制器 输出命令 CPU 内存 外围设备 接口 输入设备:用来输入程序与数据,常用的 】 主机 输入设备有键盘、鼠标、光电输入机等。 计算机的基本结构 输出设备:将计算机的处理结果用数字 、图形等形式表示出来。常用的输出设 备有显示终端、数码管、打印机、绘图 仪等。 21:23 20
21:23 20 1.2 微型计算机系统组成 1.2.1 计算机的基本结构 数据 数据 数据 外围设备 接口 CPU 主机 内存 输入命令 输出命令 操作 命令 存取 命令 输入设备 输出设备 运算器 存储器 控制器 指 令 计算机的基本结构 运算器:是计算机处理信息的主要部件。 控制器:产生一系列控制命令,控制计 算机各部件自动地、协调一致地工作。 存储器:是存放程序与数据的部件。 输入设备:用来输入程序与数据,常用的 输入设备有键盘、鼠标、光电输入机等。 输出设备:将计算机的处理结果用数字 、图形等形式表示出来。常用的输出设 备有显示终端、数码管、打印机、绘图 仪等
