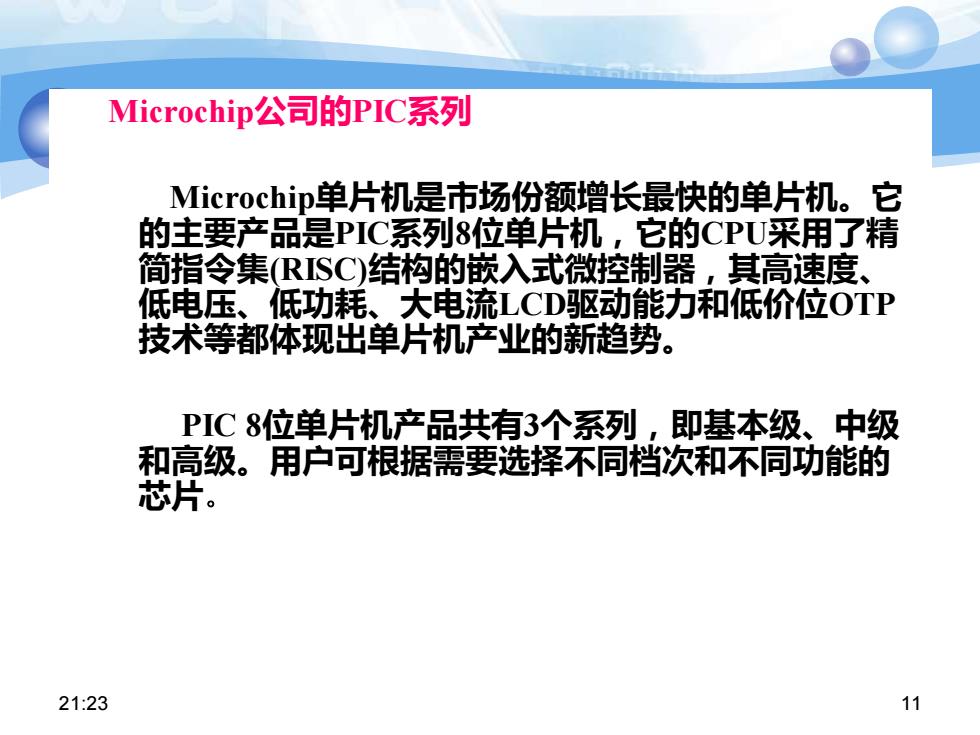

Microchip公司的PIC系列 Microchip.单片机是市场份额增长最快的单片机。它 的主要产品是PIC系列8位单片机，它的CPU采用了精 简指令集(RSC)结构的嵌入式微控制器，其高速度、 低电压、低功耗、大电流LCD驱动能力和低价位OTP 技术等都体现出单片机产业的新趋势。 PIC8位单片机产品共有3个系列，即基本级、中级 和高级。用户可根据需要选择不同档次和不同功能的 芯片。 21:23
21:23 11 Microchip公司的PIC系列 Microchip单片机是市场份额增长最快的单片机。它 的主要产品是PIC系列8位单片机，它的CPU采用了精 简指令集(RISC)结构的嵌入式微控制器，其高速度、 低电压、低功耗、大电流LCD驱动能力和低价位OTP 技术等都体现出单片机产业的新趋势。 PIC 8位单片机产品共有3个系列，即基本级、中级 和高级。用户可根据需要选择不同档次和不同功能的 芯片

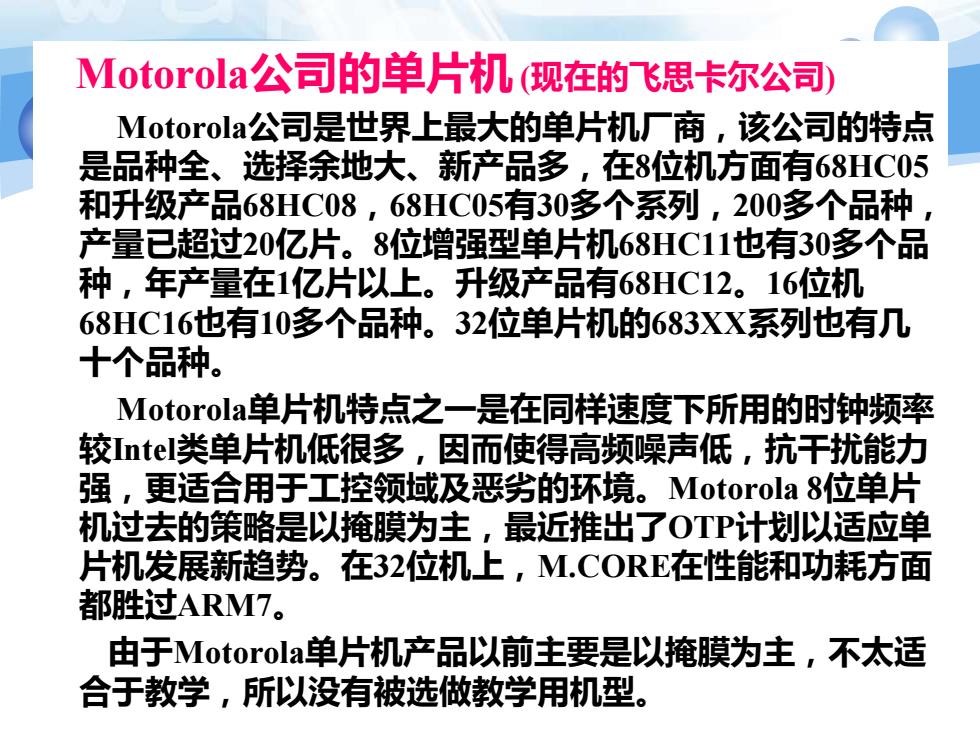

Motorola公司的单片机（现在的飞思卡尔公司） Motorola公司是世界上最大的单片机厂商，该公司的特点 是品种全、选择余地大、新产品多，在8位机方面有68HC05 和升级产品68HC08,68HC05有30多个系列，200多个品种 产量已超过20亿片。8位增强型单片机68HC11也有30多个品 种，年产量在1亿片以上。升级产品有68HC12.16位机 68HC16也有10多个品种。32位单片机的683XX系列也有几 十个品种。 otorola.单片机特点之一是在同样速度下所用的时钟频率 较nte类单片机低很多，因而使得高频噪声低，抗干扰能力 强，更适合用于工控领域及恶劣的环境。Motorola8位单片 机过去的策略是以掩膜为主，最近推出了OTP计划以适应单 片机发展新趋势。在32位机上，M.CORE在性能和功耗方面 都胜过ARM7。 由于Motorola!单片机产品以前主要是以掩膜为主，不太适 合于教学，所以没有被选做教学用机型
21:23 12 Motorola公司的单片机(现在的飞思卡尔公司) Motorola公司是世界上最大的单片机厂商，该公司的特点 是品种全、选择余地大、新产品多，在8位机方面有68HC05 和升级产品68HC08，68HC05有30多个系列，200多个品种， 产量已超过20亿片。8位增强型单片机68HC11也有30多个品 种，年产量在1亿片以上。升级产品有68HC12。16位机 68HC16也有10多个品种。32位单片机的683XX系列也有几 十个品种。 Motorola单片机特点之一是在同样速度下所用的时钟频率 较Intel类单片机低很多，因而使得高频噪声低，抗干扰能力 强，更适合用于工控领域及恶劣的环境。Motorola 8位单片 机过去的策略是以掩膜为主，最近推出了OTP计划以适应单 片机发展新趋势。在32位机上，M.CORE在性能和功耗方面 都胜过ARM7。 由于Motorola单片机产品以前主要是以掩膜为主，不太适 合于教学，所以没有被选做教学用机型
TI公司MSP430系列单片机 T公司MSP430系列单片机是超低功耗Flash型单片机，有 "绿色微控制器(Green MCUs)”称号，是目前单片机业界所 有内部集成闪速存储器(Flash ROM)产品中功耗最低的，消 耗功率仅为其他闪速微控制器(Flash MCUs)的1/5。在3V工 作电压下其耗电电流低于350μAMHz,待机模式仅为 1μA/MHz,具有5种节能模式。 该系列产品的工作温度范围为-40℃~85C,可满足工业 应用要求。 MSP430微控制器可广泛地应用于煤气表、水表、电子电 度表、医疗仪器、火警智能探头、通信产品、家庭自动化产 品、便携式监视器及其他低耗能产品。由于MSP430微控制 器的功耗极低，可设计出只需一块电池就可以使用长达10年 的仪表应用产品。MSP430 Flash系列的确是不可多得的高性 价比单片机
21:23 13 TI公司MSP430系列单片机 TI公司MSP430系列单片机是超低功耗Flash型单片机，有 “绿色微控制器(Green MCUs)”称号，是目前单片机业界所 有内部集成闪速存储器(Flash ROM)产品中功耗最低的，消 耗功率仅为其他闪速微控制器(Flash MCUs)的1/5。在3V工 作电压下其耗电电流低于350μA/MHz，待机模式仅为 1μA/MHz，具有5种节能模式。 该系列产品的工作温度范围为-40oC～85oC，可满足工业 应用要求。 MSP430 微控制器可广泛地应用于煤气表、水表、电子电 度表、医疗仪器、火警智能探头、通信产品、家庭自动化产 品、便携式监视器及其他低耗能产品。由于MSP430微控制 器的功耗极低，可设计出只需一块电池就可以使用长达10年 的仪表应用产品。MSP430 Flash系列的确是不可多得的高性 价比单片机

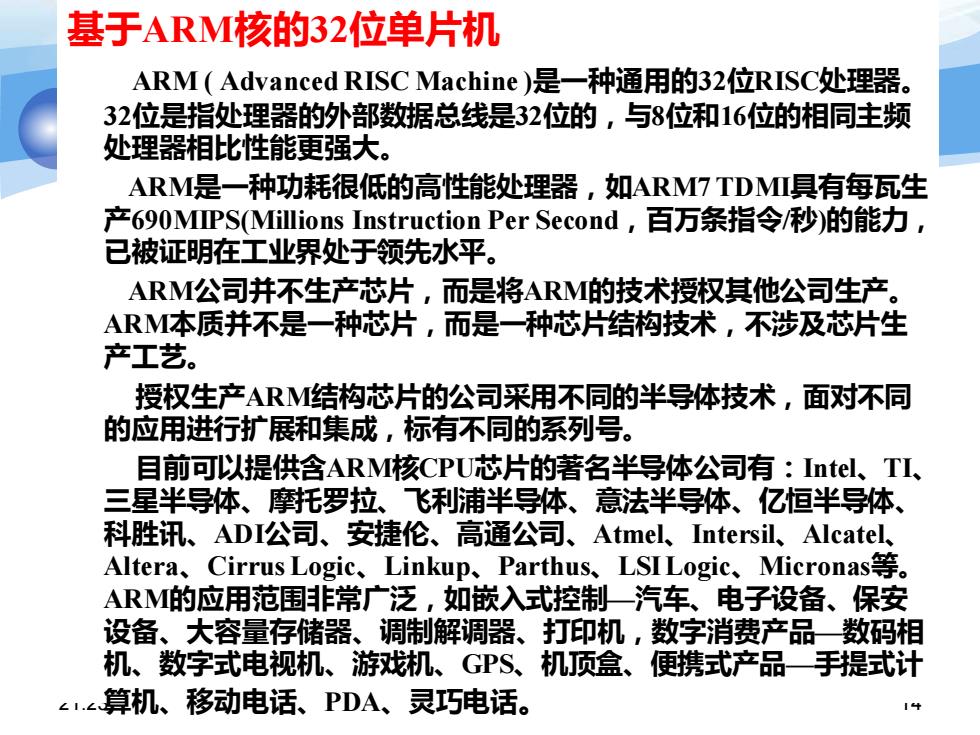

基于ARM核的32位单片机 ARM(Advanced RISC Machine)是一种通用的32位RISC处理器。 32位是指处理器的外部数据总线是32位的，与8位和16位的相同主频 处理器相比性能更强大。 ARM是一种功耗很低的高性能处理器，如ARM7TDM具有每瓦生 产690MPS(Millions Instruction Per Second,百万条指令/秒)的能力， 已被证明在工业界处于领先水平。 ARM公司并不生产芯片，而是将ARM的技术授权其他公司生产， ARM本质并不是一种芯片，而是一种芯片结构技术，不涉及芯片生 产工艺。 授权生产ARM结构芯片的公司采用不同的半导体技术，面对不同 的应用进行扩展和集成，标有不同的系列号。 目前可以提供含ARM核CPU芯片的著名半导体公司有：Intel、.TL、 三星半导体、摩托罗拉、飞利浦半导体、意法半导体、亿恒半导体、 科胜讯、ADI公司、安捷伦、高通公司、Atmel、.Intersil、Alcatel、 Altera、Cirrus Logic、Linkup、.Parthus、LSI Logic、.Micronas等。 ARM的应用范围非常广泛，如嵌入式控制一汽车、电子设备、保安 设备、大容量存储器、调制解调器、打印机，数字消费产品数码相 机、数字式电视机、游戏机、GPS、机顶盒、便携式产品一手提式计 1.算机、移动电话、PDA、灵巧电话。 14
21:23 14 基于ARM核的32位单片机 ARM ( Advanced RISC Machine )是一种通用的32位RISC处理器。 32位是指处理器的外部数据总线是32位的，与8位和16位的相同主频 处理器相比性能更强大。 ARM是一种功耗很低的高性能处理器，如ARM7 TDMI具有每瓦生 产690MIPS(Millions Instruction Per Second，百万条指令/秒)的能力， 已被证明在工业界处于领先水平。 ARM公司并不生产芯片，而是将ARM的技术授权其他公司生产。 ARM本质并不是一种芯片，而是一种芯片结构技术，不涉及芯片生 产工艺。 授权生产ARM结构芯片的公司采用不同的半导体技术，面对不同 的应用进行扩展和集成，标有不同的系列号。 目前可以提供含ARM核CPU芯片的著名半导体公司有：Intel、TI、 三星半导体、摩托罗拉、飞利浦半导体、意法半导体、亿恒半导体、 科胜讯、ADI公司、安捷伦、高通公司、Atmel、Intersil、Alcatel、 Altera、Cirrus Logic、Linkup、Parthus、LSI Logic、Micronas等。 ARM的应用范围非常广泛，如嵌入式控制—汽车、电子设备、保安 设备、大容量存储器、调制解调器、打印机，数字消费产品—数码相 机、数字式电视机、游戏机、GPS、机顶盒、便携式产品—手提式计 算机、移动电话、PDA、灵巧电话

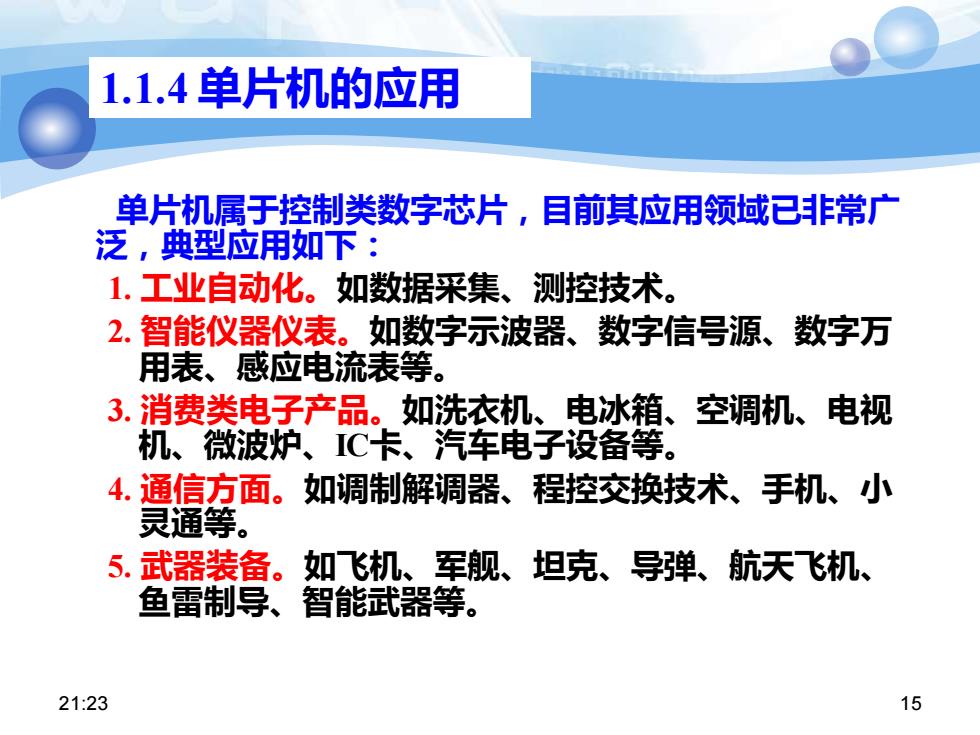

1.1.4单片机的应用 单片机属于控制类数字芯片，目前其应用领域已非常广 泛，典型应用如下： 1.工业自动化。如数据采集、测控技术。 2.智能仪器仪表。如数字示波器、数字信号源、 数字万 用表、感应电流表等。 3. 消费类电子产品。如洗衣机、电冰箱、空调机、【 电视 机、微波炉、C卡、汽车电子设备等。 4. 通信方面。如调制解调器、程控交换技术、手机、小 灵通等。 5.武器装备。如飞机、军舰、坦克、导弹、 航天飞机、 鱼雷制导、智能武器等。 21:23 15
21:23 15 1.1.4 单片机的应用 单片机属于控制类数字芯片，目前其应用领域已非常广 泛，典型应用如下： 1. 工业自动化。如数据采集、测控技术。 2. 智能仪器仪表。如数字示波器、数字信号源、数字万 用表、感应电流表等。 3. 消费类电子产品。如洗衣机、电冰箱、空调机、电视 机、微波炉、IC卡、汽车电子设备等。 4. 通信方面。如调制解调器、程控交换技术、手机、小 灵通等。 5. 武器装备。如飞机、军舰、坦克、导弹、航天飞机、 鱼雷制导、智能武器等
