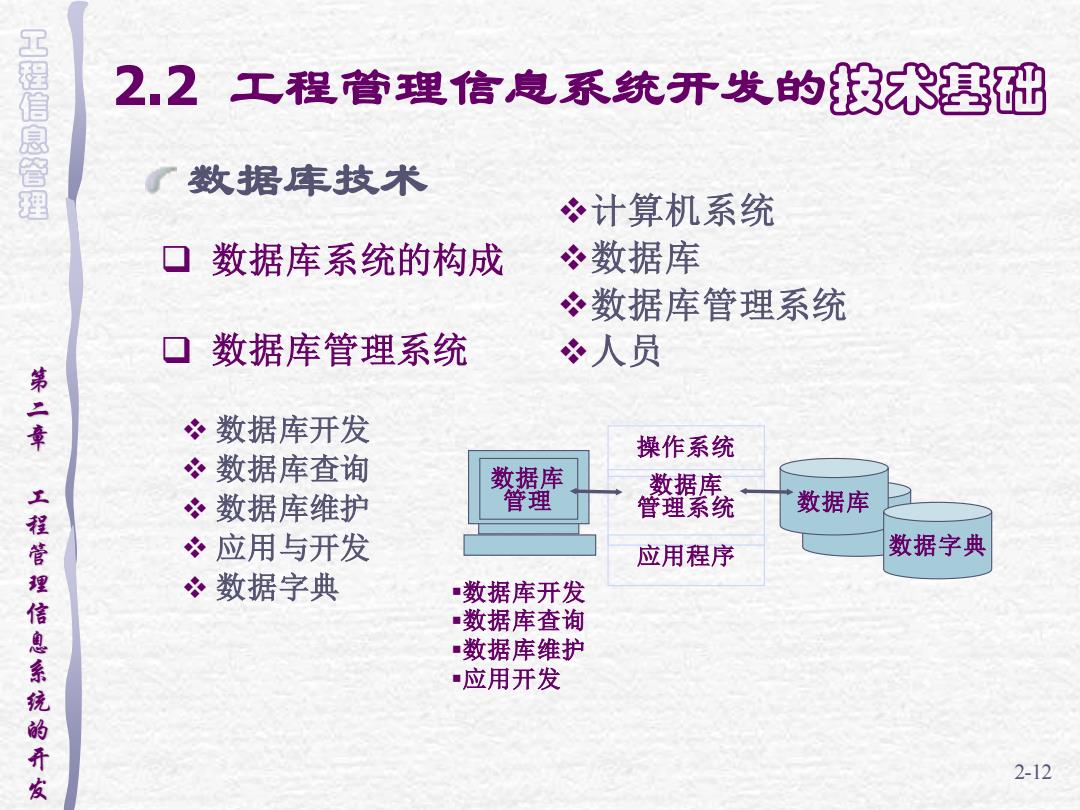

工程信息管理 2.2工程管理信息系统开发的技术基础 了数据库技术 冬计算机系统 口数据库系统的构成 数据库 冬数据库管理系统 口数据库管理系统 冬人员 第二章 冬数据库开发 操作系统 冬数据库查询 数据库 数据库 冬数据库维护 管理 管理系统 数据库 工程管理信息系统的开发 冬应用与开发 应用程序 数据字典 数据字典 数据库开发 数据库查询 ·数据库维护 应用开发 2-12
工 程 信 息 管 理 第 二 章 工 程 管 理 信 息 系 统 的 开 发 2.2 工程管理信息系统开发的技术基础 2-12 数据库技术 ❑ 数据库系统的构成 ❑ 数据库管理系统 ❖计算机系统 ❖数据库 ❖数据库管理系统 ❖人员 操作系统 数据库 管理系统 应用程序 数据库 数据字典 数据库 管理 ▪数据库开发 ▪数据库查询 ▪数据库维护 ▪应用开发 ❖ 数据库开发 ❖ 数据库查询 ❖ 数据库维护 ❖ 应用与开发 ❖ 数据字典

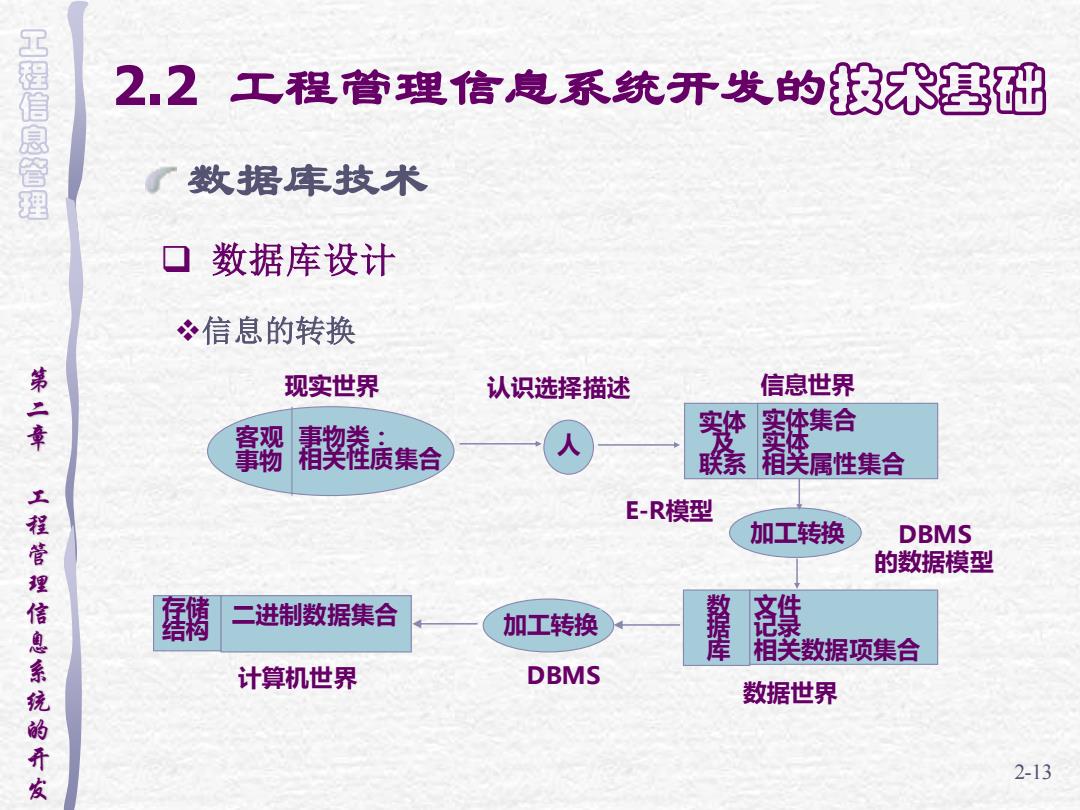

工程信息管理 2.2工程管理信息系统开发的技术基础 了数据库技术 口数据库设计 冬信息的转换 第二章 现实世界 认识选择描述 信息世界 奖莲质集合 集合 联系 箱关属性集合 E-R模型 加工转换 DBMS 工程管理信息系统的开发 的数据模型 二进制数据集合 加工转换 数据库 相关数据项集合 计算机世界 DBMS 数据世界 2-13
工 程 信 息 管 理 第 二 章 工 程 管 理 信 息 系 统 的 开 发 2.2 工程管理信息系统开发的技术基础 2-13 数据库技术 ❑ 数据库设计 ❖信息的转换 现实世界 客观 事物 事物类： 相关性质集合 人 认识选择描述 实体 及 联系 实体集合 实体 相关属性集合 信息世界 E-R模型 存储 结构 二进制数据集合 计算机世界 加工转换 加工转换 DBMS 数 据 库 文件 记录 相关数据项集合 DBMS 的数据模型 数据世界

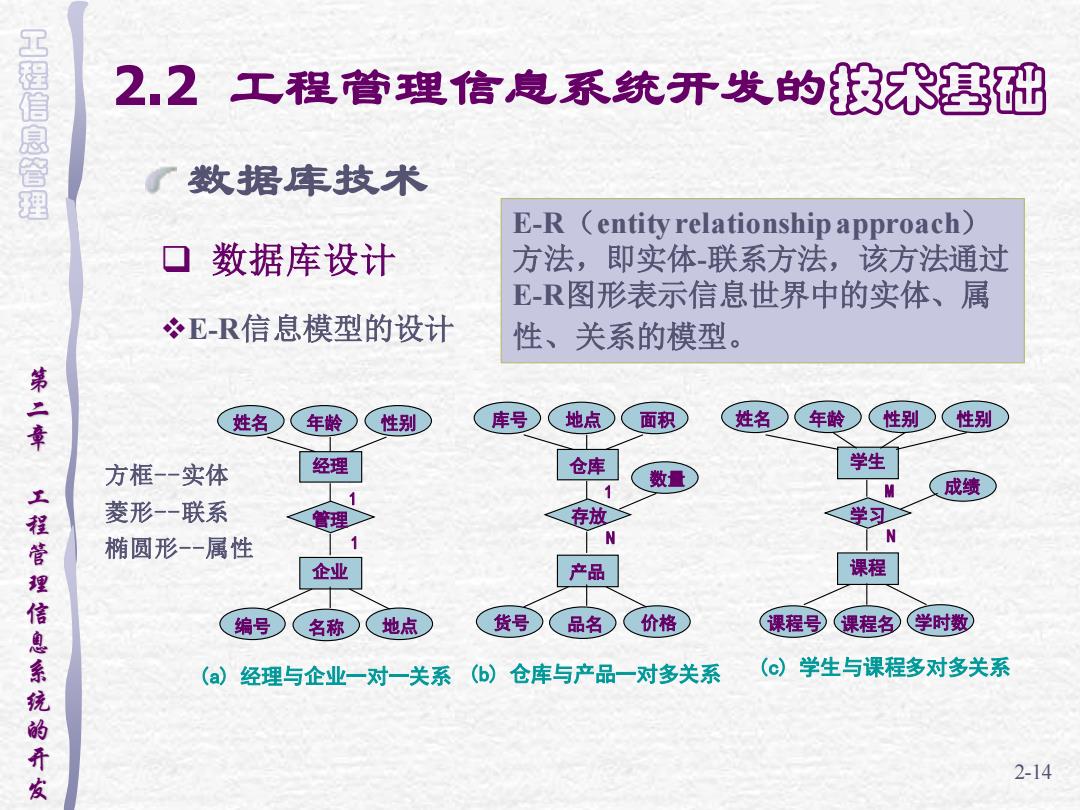

工程信息管理 2.2工程管理信息系统开发的技术基础 了数据库技术 E-R (entity relationship approach) 口数据库设计 方法，即实体联系方法，该方法通过 E-R图形表示信息世界中的实体、属 冬E-R信息模型的设计 性、关系的模型。 二章 姓名 年龄 性别 库号 地点 面积 姓名 年龄 性别 性别 方框-一实体 经理 仓库 学生 数 1 M 成绩 菱形-一联系 管理 存放 学习 椭圆形-一属性 1 N N 工程管理信息系统的开发 企业 产品 课程 编号 名称 地点 货号 品名 价格 课程号) 课程名 学时数 ()经理与企业一对一关系(6)仓库与产品一对多关系 (©)学生与课程多对多关系 2-14
工 程 信 息 管 理 第 二 章 工 程 管 理 信 息 系 统 的 开 发 2.2 工程管理信息系统开发的技术基础 2-14 数据库技术 ❑ 数据库设计 ❖E-R信息模型的设计 E-R（entity relationship approach） 方法，即实体-联系方法，该方法通过 E-R图形表示信息世界中的实体、属 性、关系的模型。 姓名 年龄 性别 经理 管理 企业 编号 名称 地点 1 1 (a) 经理与企业一对一关系 库号 地点 面积 仓库 存放 产品 货号 品名 价格 1 N 数量 (b) 仓库与产品一对多关系 姓名 年龄 性别 学生 学习 课程 课程号 M N 性别 课程名 学时数 成绩 (c) 学生与课程多对多关系 方框--实体 菱形--联系 椭圆形--属性

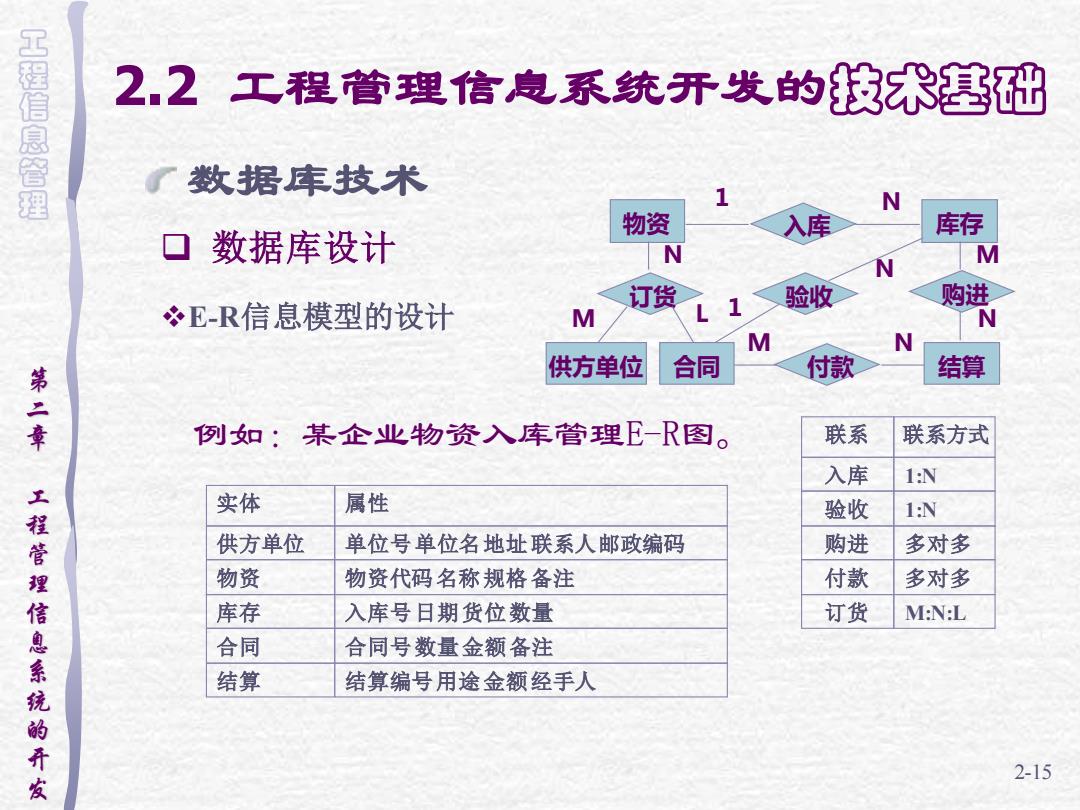

工程信息管理 2.2工程管理信息系统开发的技术塞础 了数据库技术 1 N 物资 入库 库存 口数据库设计 N M 。E-R信息模型的设计 订货 M L1验收 购进 M N 供方单位 合同 付款 结算 第二章 例如：某企业物资入库管理E-R图。 联系 联系方式 入库 1:N 实体 属性 验收 1:N 工程管理信息系统的开发 供方单位 单位号单位名地址联系人邮政编码 购进 多对多 物资 物资代码名称规格备注 付款 多对多 库存 入库号日期货位数量 订货 M:N:L 合同 合同号数量金额备注 结算 结算编号用途金额经手人 2-15
工 程 信 息 管 理 第 二 章 工 程 管 理 信 息 系 统 的 开 发 2.2 工程管理信息系统开发的技术基础 2-15 数据库技术 ❑ 数据库设计 ❖E-R信息模型的设计 例如：某企业物资入库管理E-R图。 物资 入库 1 N 库存 订货 验收 购进 供方单位 合同 付款 结算 M L 1 M N M N N N 实体 属性 供方单位 单位号单位名地址联系人邮政编码 物资 物资代码名称规格备注 库存 入库号日期货位数量 合同 合同号数量金额备注 结算 结算编号用途金额经手人 联系 联系方式 入库 1:N 验收 1:N 购进 多对多 付款 多对多 订货 M:N:L

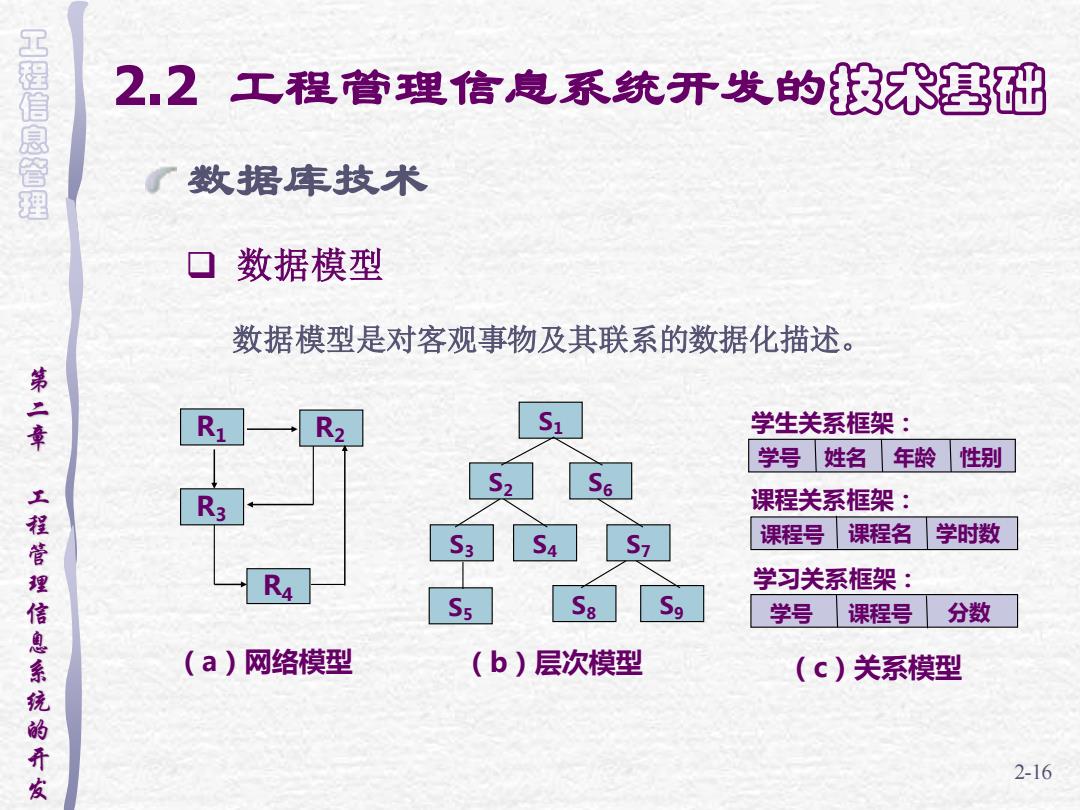

工程信息管理 2.2工程管理信息系统开发的技术基础 了数据库技术 口数据模型 数据模型是对客观事物及其联系的数据化描述。 第二章 R R2 S1 学生关系框架： 学号姓名 年龄 性别 S2 S6 R3 课程关系框架： S3 S4 课程号 课程名 学时数 工程管理信息系统的开发 R4 学习关系框架： S5 Sa Sg 学号 课程号 分数 （a)网络模型 (b)层次模型 (c)关系模型 2-16
工 程 信 息 管 理 第 二 章 工 程 管 理 信 息 系 统 的 开 发 2.2 工程管理信息系统开发的技术基础 2-16 数据库技术 ❑ 数据模型 数据模型是对客观事物及其联系的数据化描述。 S1 S2 S6 S3 S4 S5 S7 S8 S9 （b）层次模型 R1 R2 R3 R4 （a）网络模型 （c）关系模型 学号 姓名 年龄 性别 课程号 课程名 学时数 学号 课程号 分数 学生关系框架： 课程关系框架： 学习关系框架：
