图13.3以太网的四代发展 Ethernet evolution Standard Fast Gigabit Ten-Gigabit Ethernet Ethernet Ethernet Ethernet 10 Mbps 100 Mbps 1 Gbps 10 Gbps 13.6
13.6 图13.3 以太网的四代发展
图13.4802.3的MAC帧 Preamble:56 bits of alternating 1s and Os. SFD:Start frame delimiter,flag(10101011) Preamble SFD Destination Source Length CRC address address Data and padding or type 7 bytes 1 byte 6 bytes 6 bytes 2 bytes 4 bytes Physical layer header 13.7
13.7 图13.4 802.3的MAC帧
Figure13.5最小长度和最大长度 Minimum payload length:46 bytes Maximum payload length:1500 bytes Destination Source Length address address PDU Data and padding CRC 6 bytes 6 bytes 2 bytes 4 bytes Minimum frame length:512 bits or 64 bytes Maximum frame length:12,144 bits or 1518 bytes 13.8
13.8 Figure 13.5 最小长度和最大长度

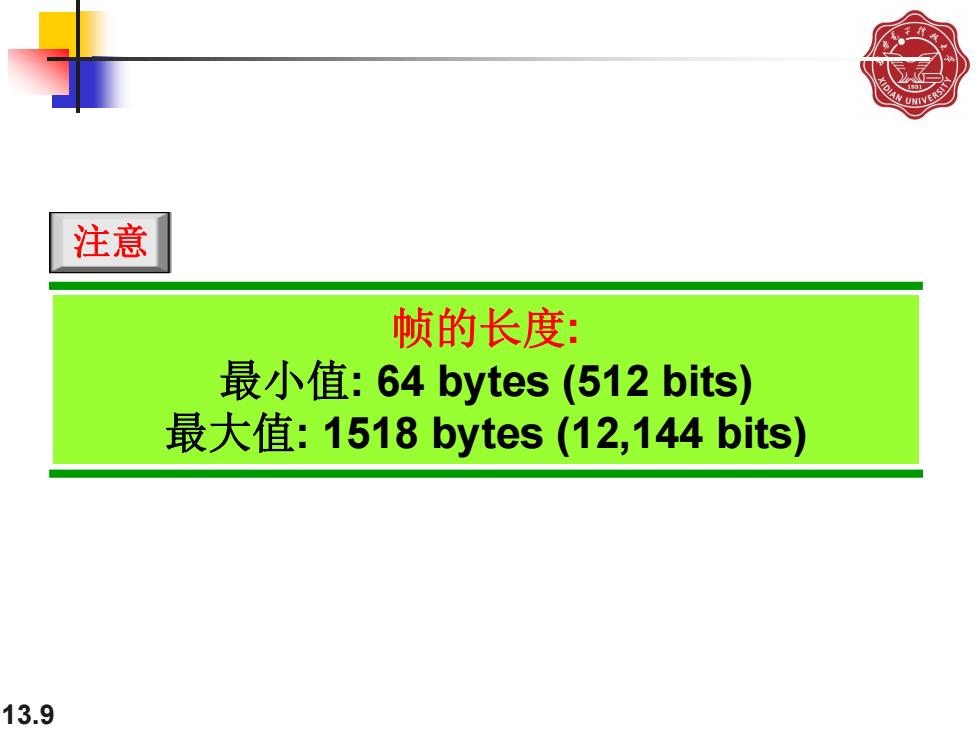

注意 帧的长度： 最小值：64 bytes(512bits) 最大值：1518 bytes(12,144bits) 13.9
13.9 帧的长度: 最小值: 64 bytes (512 bits) 最大值: 1518 bytes (12,144 bits) 注意
图13.6用十六进制表示法表示的以太网地址的一个示例 06:01:02:01:2C:4B 6 bytes=12 hex digits =48 bits 13.10
13.10 图13.6 用十六进制表示法表示的以太网地址的一个示例
