第十六章单层厂房围护结构 房屋建筑学 16.1单层厂房外 墙、侧窗及大门 外墙 16.1.1外墙 16.1.2侧窗 16.1.3大门 16.2单层厂房 屋面 16.3单层厂房 天窗 16.4单层厂房 地面及其他构造 小结 习题 (b)竖向布置 ⊙嘉海大孝 Xin Jiang时veas 板材外墙布置形式 观筑工程学院
房屋建筑学 11 第十六章 单层厂房围护结构 板材外墙布置形式 外 墙 16.2 单层厂房 屋面 16.3 单层厂房 天窗 16.4 单层厂房 地面及其他构造 16.1 单层厂房外 墙、侧窗及大门 小结 习题 16.1.1 外墙 16.1.2 侧窗 16.1.3 大门 (b)竖向布置
第十六章单层厂房围护结构 房屋建筑学 16.1单层厂房外 墙、侧窗及大门 外墙 16.1.1外墙 16.1.2侧窗 16.1.3大门 16.2单层厂房 屋面 16.3单层厂房 天窗 16.4单层厂房 地面及其他构造 小结 习题 (c)混合布置 ⊙嘉章大￥ 板材外墙布置形式 Xin Jiang Unive-sily 瑰筑工程学院
房屋建筑学 12 第十六章 单层厂房围护结构 板材外墙布置形式 外 墙 16.2 单层厂房 屋面 16.3 单层厂房 天窗 16.4 单层厂房 地面及其他构造 16.1 单层厂房外 墙、侧窗及大门 小结 习题 16.1.1 外墙 16.1.2 侧窗 16.1.3 大门 (c)混合布置

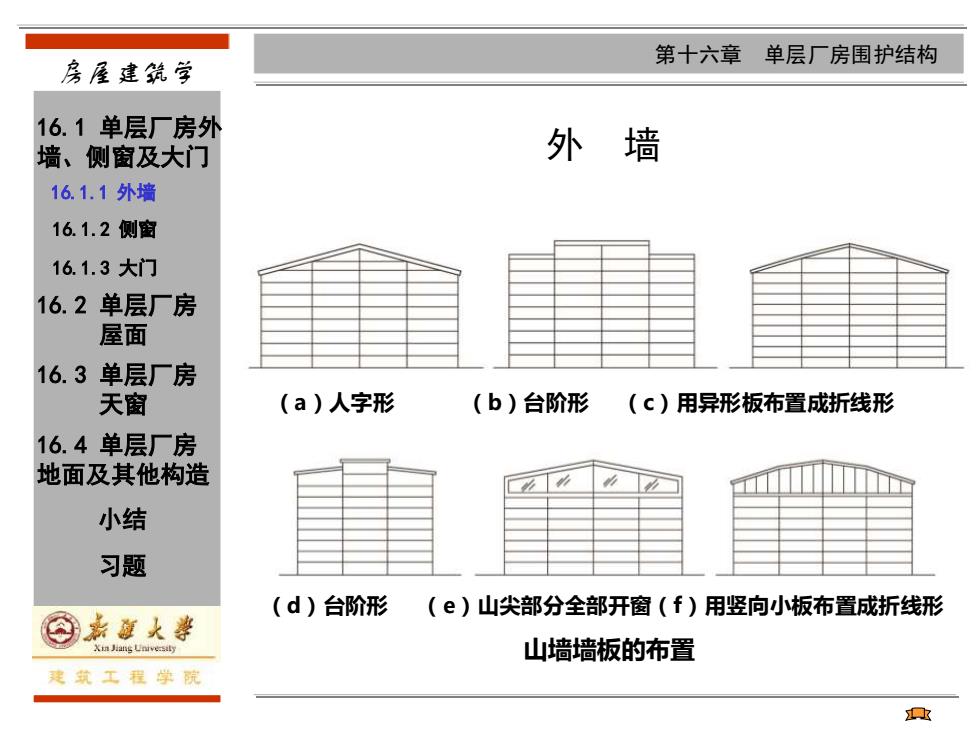

第十六章单层厂房围护结构 房屋建筑学 16.1单层厂房外 墙、侧窗及大门 外墙 16.1.1外墙 16.1.2侧窗 16.1.3大门 16.2单层厂房 屋面 16.3单层厂房 天窗 (a)人字形 (b)台阶形 (c)用异形板布置成折线形 16.4单层厂房 地面及其他构造 小结 习题 (d)台阶形(e)山尖部分全部开窗(f)用竖向小板布置成折线形 ⊙嘉海大善 Xin Jiang Univecsity 山墙墙板的布置 观筑工程学院 I
房屋建筑学 13 第十六章 单层厂房围护结构 山墙墙板的布置 外 墙 16.2 单层厂房 屋面 16.3 单层厂房 天窗 16.4 单层厂房 地面及其他构造 16.1 单层厂房外 墙、侧窗及大门 小结 习题 16.1.1 外墙 16.1.2 侧窗 16.1.3 大门 （a）人字形 （b）台阶形 （c）用异形板布置成折线形 （d）台阶形 （e）山尖部分全部开窗（f）用竖向小板布置成折线形
第十六章单层厂房围护结构 房屋建筑学 16.1单层厂房外 墙、侧窗及大门 外墙 爆栓 16.1.1外墙 16.1.2侧窗 16.1.3大门 常见的柔性连接筹有螺栓挂钩连接。压条连接和角 角钢 16.2单层厂房 挂钩连接等。 、08挂倒 屋面 螺栓挂钩连接 16.3单层厂房 螺栓挂钩连接具有构造简单、连接可靠、焊接工作 天窗 少和施工方便等辉鞋钩缺辑是用钢量较大，连接件， 16.4单层厂房 地面及其他构造 露，在有腐蚀性车闻要注意防腐处理。 角钢 预埋失件 小结 压条连接 预埋铁件 习题 压条连接最突的特紫在于，镭板的竖缝被压条所 盖，对防水、防风和保温隔热有利。缺点是增加了压 ⊙嘉意大￥ Xin Jiang Unive-sily 构件，当施工泥着镝盛接压条对位不易准确。 残筑工程学院 墙板与柱的柔性连接
房屋建筑学 14 第十六章 单层厂房围护结构 墙板与柱的柔性连接 外 墙 16.2 单层厂房 屋面 16.3 单层厂房 天窗 16.4 单层厂房 地面及其他构造 16.1 单层厂房外 墙、侧窗及大门 小结 习题 16.1.1 外墙 16.1.2 侧窗 16.1.3 大门 （a）螺栓挂钩柔性连接 （b）角钢柔性连接 常见的柔性连接方案有螺栓挂钩连接、压条连接和角钢 挂钩连接等。 螺栓挂钩连接 螺栓挂钩连接具有构造简单、连接可靠、焊接工作量 少和施工方便等优点，其缺点是用钢量较大，连接件外 露，在有腐蚀性车间要注意防腐处理。 压条连接 压条连接最突出的特点在于，墙板的竖缝被压条所封 盖，对防水、防风和保温隔热有利。缺点是增加了压条 构件，当施工误差较大时，压条对位不易准确
第十六章单层厂房围护结构 房屋建筑学 16.1单层厂房外 墙、侧窗及大门 外墙 16.1.1外墙 刚性连接方案通常指焊接连接。焊接连接安装灵活 16.1.2侧窗 简便，工序少，且可省去钢支托。 16.1.3大门 16.2单层厂房 屋面 16.3单层厂房 角钢 天窗 墙板 16.4单层厂房 地面及其他构造 角 小结 600 习题 ⊙嘉海大孝 Xin Jiang Univessily 刚性连接构造示意 观筑工程学院 具k
房屋建筑学 15 第十六章 单层厂房围护结构 外 墙 刚性连接构造示意 16.2 单层厂房 屋面 16.3 单层厂房 天窗 16.4 单层厂房 地面及其他构造 16.1 单层厂房外 墙、侧窗及大门 小结 习题 16.1.1 外墙 16.1.2 侧窗 16.1.3 大门 刚性连接方案通常指焊接连接。焊接连接安装灵活 简便，工序少，且可省去钢支托
