l980年，Pendyala 发现了碳化金慢化体， e=0.9×10-4.当用58Co源时，这种慢化器对是否暴 露于大气不敏感，且能得到一个很窄的能量分布 △E=0.3eV

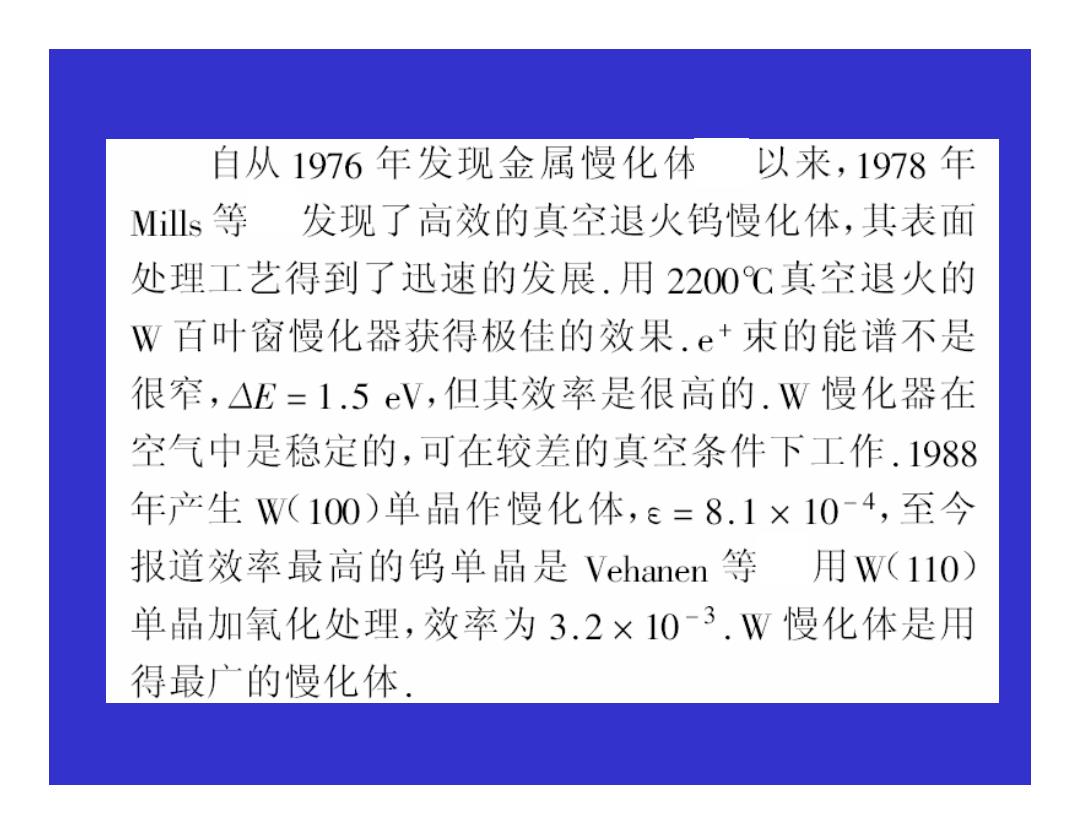

自从1976年发现金属慢化体 以来，1978年 Mils等 发现了高效的真空退火钨慢化体，其表面 处理工艺得到了迅速的发展.用2200℃真空退火的 W百叶窗慢化器获得极佳的效果.e+束的能谱不是 很窄，△E=1.5eV,但其效率是很高的.W慢化器在 空气中是稳定的，可在较差的真空条件下工作.1988 年产生W(100)单晶作慢化体，e=8.1×104,至今 报道效率最高的钨单晶是Vehanen等 用W(110) 单晶加氧化处理，效率为3.2×103.W慢化体是用 得最广的慢化体
2,0 2,0 W 1,5 -1,5 1,0 1,0 Cu 0,5 Ni 0,5 101 10 10 102 FOIL THICKNESS [um] Moderation efficiency (transmission geometry) vs.foil thickness
M o d e r a tio n e f ficie n c y ( t r a n s mis sio n g e o m e t r y ) v s. f oil t hic k n e s s
Table shows typical values for the efficiency, emission energy and energy spread of selected materials and different geometries. Moderation parameters for selected moderator materials Type Eryp Eemiss(eV)△E(eV) Tann(C) Reflection W 10-3 3 ≤1 >2200 Transmission W 2×104 3 ≤1 >2200 Transmission Cu 5×105 <1 <0.5 650 Transmission Ni 5×10-5 <1 0.2 650 Transmission 5×10-3 ~10 10 NA solid Ne
T a ble s h o w s t y pic al v alu e s f o r t h e e f ficie n c y, e mis sio n e n e r g y a n d e n e r g y s p r e a d o f s ele c t e d m a t e rials a n d dif f e r e n t g e o m e t rie s
SC是一种有希望的慢化体材料，慢化效率比 较高，可达1.5×10-3.SC对表面污染不太灵敏，不 需要超高真空 1986年Gullikson和Mils提出了一些惰性气体 (如Ne、Ar、Kr和Xe等)具有很高的热”正电子 产额。即在金属表面上放置正电子源，在真空下冷 却至几K，通以低气压惰性气体，这样就在正电子 源表面形成惰性气体固体。他们用2Na源测量了Ne 的慢化效率，发现e达7×103.1995年美国的 D.Vasumathi等人使用Kr在一高亮度束流中作为慢 化体，对22Na正电子源具有高达的4×104慢化效 率，并具有很窄的纵向能量展宽，为2.5±0.1eV
1 9 8 6 ᑈ G u l l i k s o n M i l l sᦤߎњϔѯᛄᗻ⇨ԧ ˄ བ N e ǃ A r ǃ K r X e ㄝ ᕜ催ⱘ᳝˅ “ ⛁ ”ℷ⬉ᄤ ѻ乱 DŽे䞥ሲ㸼䴶Ϟᬒ㕂ℷ⬉ᄤ⑤ ދぎϟˈⳳ 㟇ै K ˈ䗮ҹԢ⇨य़ᛄᗻ⇨ԧ ˈ䖭ḋህℷ⬉ᄤ ⑤㸼䴶ᔶ៤ᛄᗻ⇨ԧԧ DŽҪӀ⫼ 2 2 N a⑤⌟䞣њ N e ⱘ᜶࣪ᬜ⥛ ˈ থ⦄ ε 䖒 7 × 1 0 - 3 DŽ 1 9 9 5 ᑈ㕢ⱘ D . V a s u m a t h iㄝҎՓ⫼ K rϔ催҂ᑺᴳ⌕ЁЎ᜶ ԧ࣪ ˈ ᇍ 2 2 N aℷ⬉ᄤ⑤᳝催䖒ⱘ 4 × 1 0 - 4᜶࣪ᬜ ⥛ ˈᑊ᳝ᕜじⱘ㒉㛑䞣ሩᆑ ˈ Ў 2 . 5 ± 0 . 1 e V DŽ
