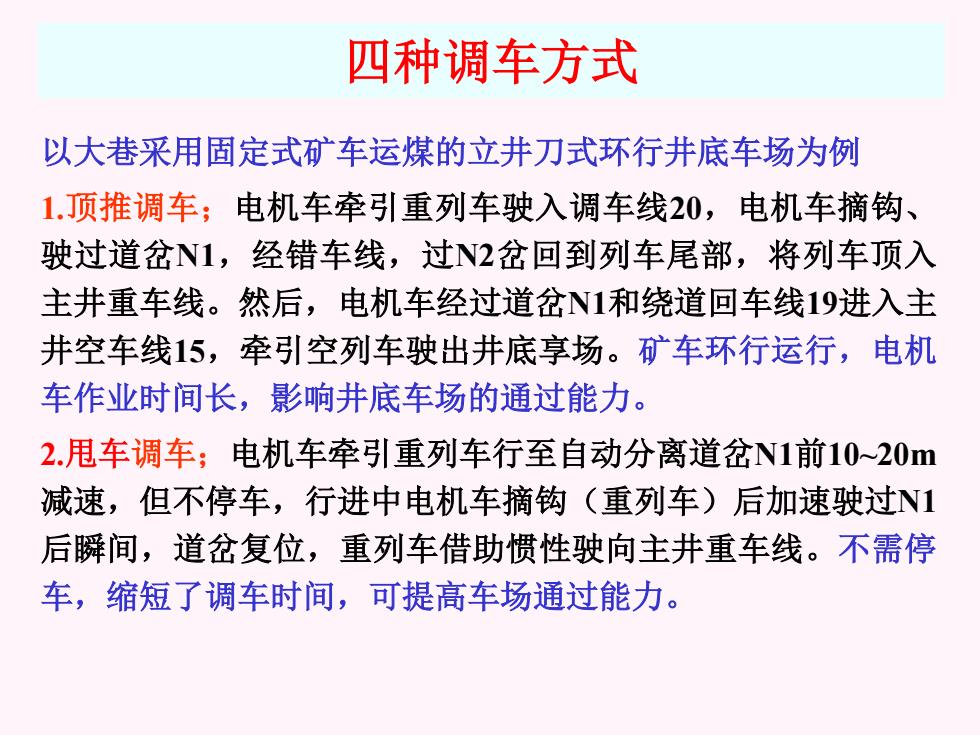

四种调车方式 以大巷采用固定式矿车运煤的立井刀式环行井底车场为例 1.顶推调车；电机车牵引重列车驶入调车线20，电机车摘钩、 驶过道岔N1,经错车线，过N2岔回到列车尾部，将列车项入 主井重车线。然后，电机车经过道岔1和绕道回车线19进入主 井空车线15，牵引空列车驶出井底享场。矿车环行运行，电机 车作业时间长，影响井底车场的通过能力。 2.甩车调车；电机车牵引重列车行至自动分离道岔N1前10~20m 减速，但不停车，行进中电机车摘钩（重列车）后加速驶过N1 后瞬间，道岔复位，重列车借助惯性驶向主井重车线。不需停 车，缩短了调车时间，可提高车场通过能力
四种调车方式 以大巷采用固定式矿车运煤的立井刀式环行井底车场为例 1.顶推调车；电机车牵引重列车驶入调车线20，电机车摘钩、 驶过道岔N1，经错车线，过N2岔回到列车尾部，将列车顶入 主井重车线。然后，电机车经过道岔N1和绕道回车线19进入主 井空车线15，牵引空列车驶出井底享场。矿车环行运行，电机 车作业时间长，影响井底车场的通过能力。 2.甩车调车；电机车牵引重列车行至自动分离道岔N1前10~20m 减速，但不停车，行进中电机车摘钩（重列车）后加速驶过N1 后瞬间，道岔复位，重列车借助惯性驶向主井重车线。不需停 车，缩短了调车时间，可提高车场通过能力

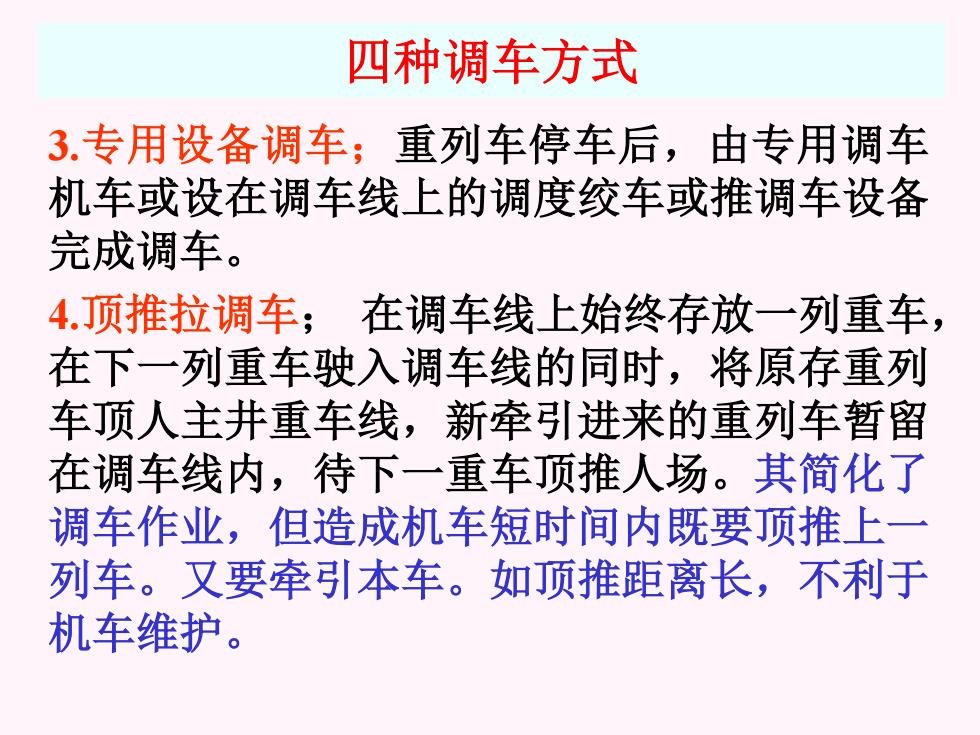

四种调车方式 3专用设备调车；重列车停车后，由专用调车 机车或设在调车线上的调度绞车或推调车设备 完成调车。 4.顶推拉调车；在调车线上始终存放一列重车， 在下一列重车驶入调车线的同时，将原存重列 车顶人主井重车线，新牵引进来的重列车暂留 在调车线内，待下一重车顶推人场。其简化了 调车作业，但造成机车短时间内既要顶推上一 列车。又要牵引本车。如顶推距离长，不利于 机车维护
四种调车方式 3.专用设备调车；重列车停车后，由专用调车 机车或设在调车线上的调度绞车或推调车设备 完成调车。 4.顶推拉调车； 在调车线上始终存放一列重车， 在下一列重车驶入调车线的同时，将原存重列 车顶人主井重车线，新牵引进来的重列车暂留 在调车线内，待下一重车顶推人场。其简化了 调车作业，但造成机车短时间内既要顶推上一 列车。又要牵引本车。如顶推距离长，不利于 机车维护

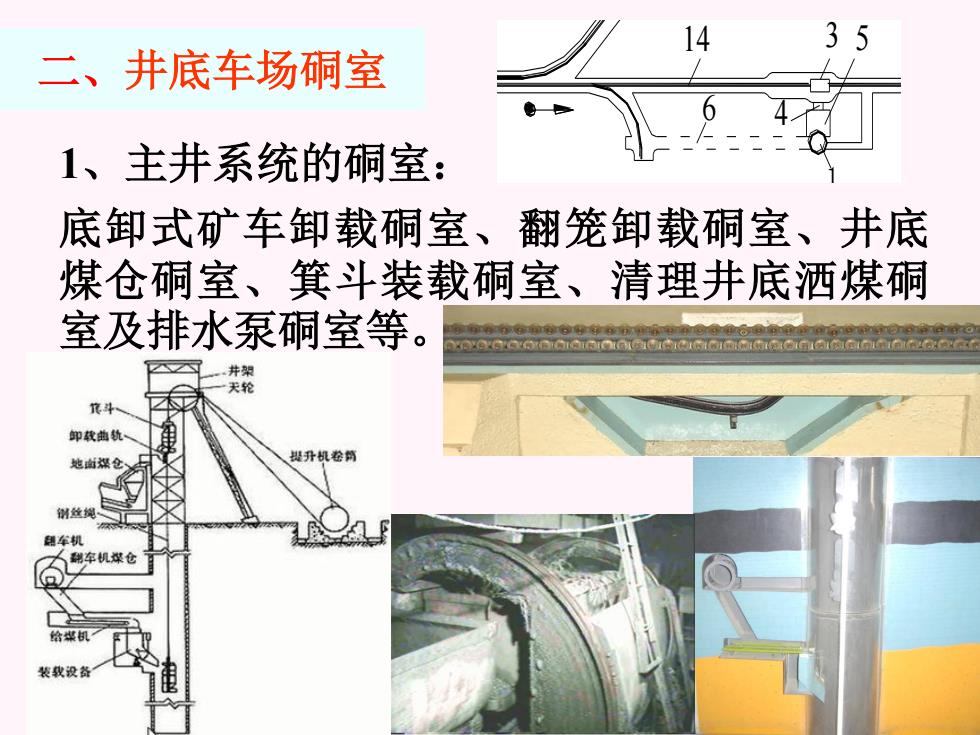

14 35 二、井底车场硐室 1、主井系统的硐室： 底御式矿车卸载硐室、翻笼御载硐室、井底 煤仓硐室、箕斗装载硐室、清理井底洒煤硐 室及排水泵硐室等。 井架 一天轮 即载曲轨 地面煤仓 提升机参钙 组车机 梨车机翠仓 给华机 装我设备
二、井底车场硐室 1、主井系统的硐室： 底卸式矿车卸载硐室、翻笼卸载硐室、井底 煤仓硐室、箕斗装载硐室、清理井底洒煤硐 室及排水泵硐室等。 -材料车运行方向 N5 12 -重车运行方向； 20 10 N2 N1 -空车运行向； 6 N3 14 4 1 3 5 16 2 7 8 N4 17 N6 18 15 19 11 13

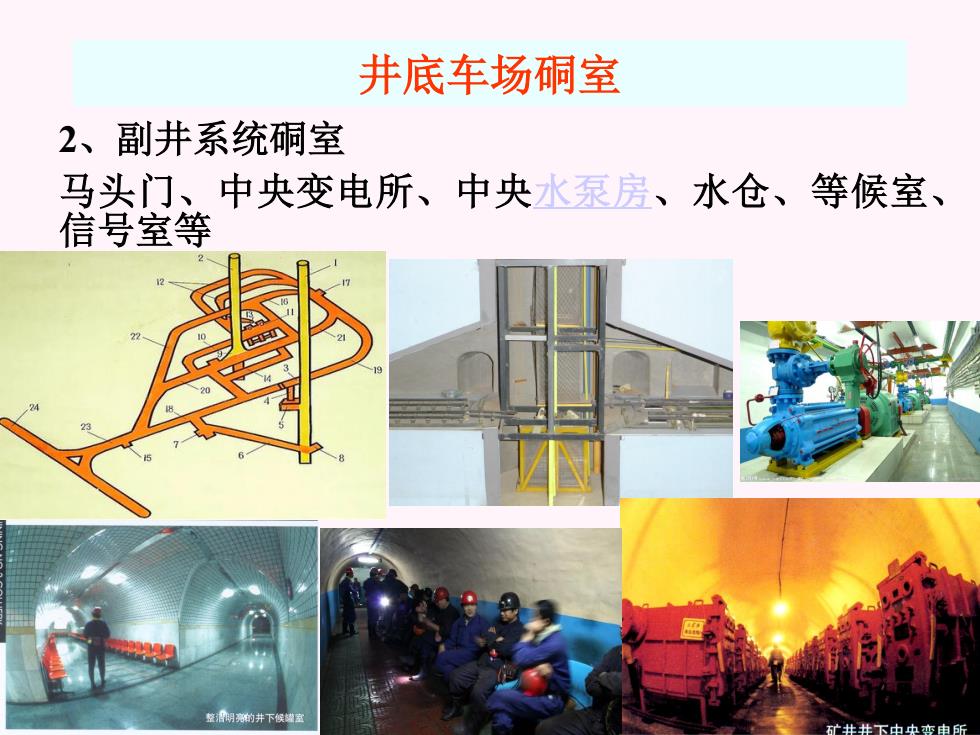

井底车场硐室 2、副井系统硐室 马头门、中央变电所、中央水泵房、水仓、等候室、 信号室等 整滑湖的并下候速室
井底车场硐室 2、副井系统硐室 马头门、中央变电所、中央水泵房、水仓、等候室、 信号室等

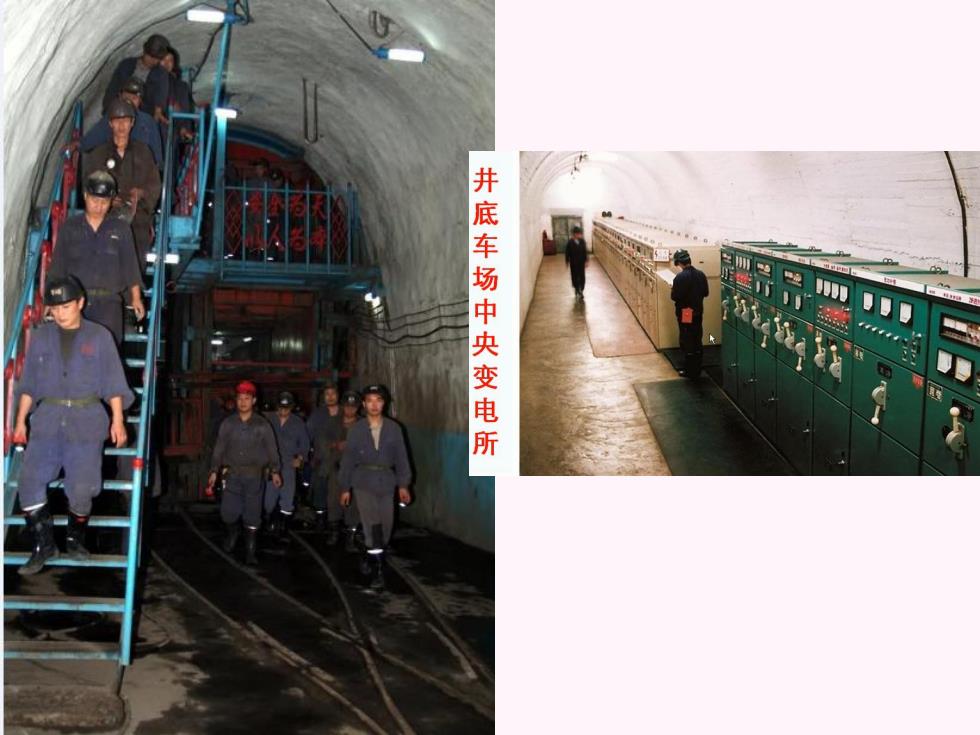

井底车场中央变电所 00D
