顺德职业技术学院：《PLC与外围设备应用任务》课程教学资源（PPT课件讲稿）三相异步电动机Y-△降压起动正反转控制电路改造

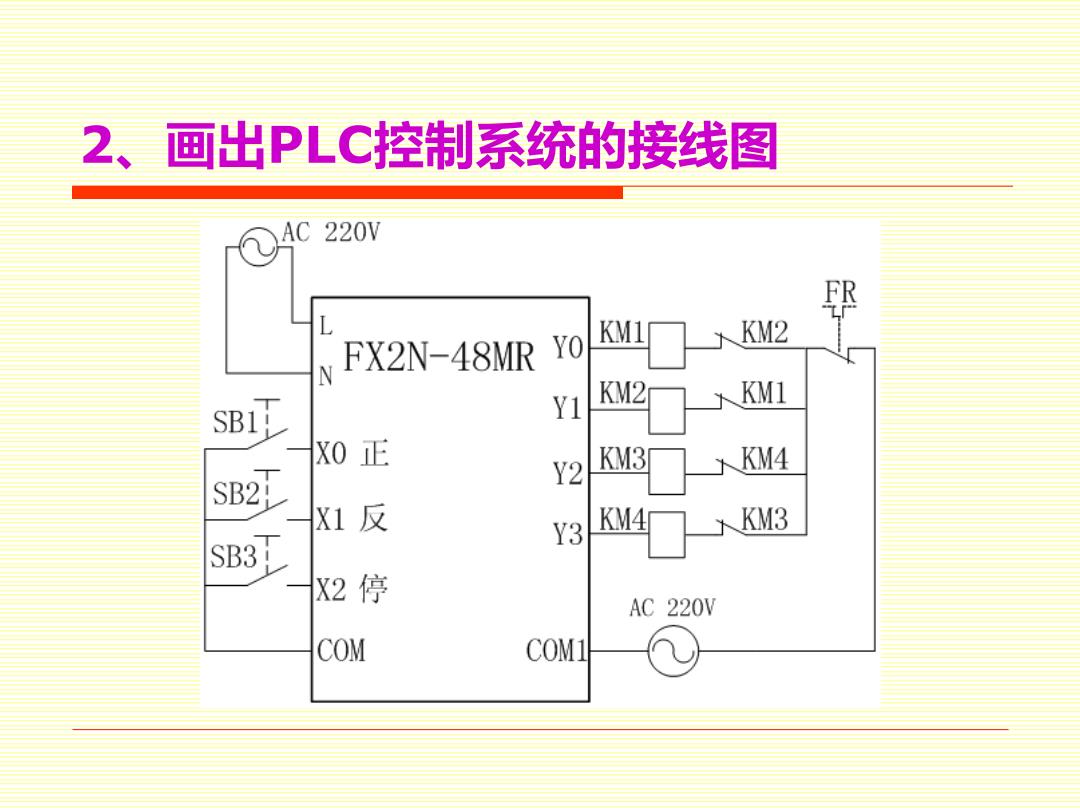

2、画出PLC控制系统的接线图 ①40220m R N FX2N-48MR YO KML□KM2 SB1 Y1 X0正 SB2 Y2KM3 KM4 X1反 Y3KM4KM3 SB3 X2停 AC 220V COM COM

2、画出PLC控制系统的接线图

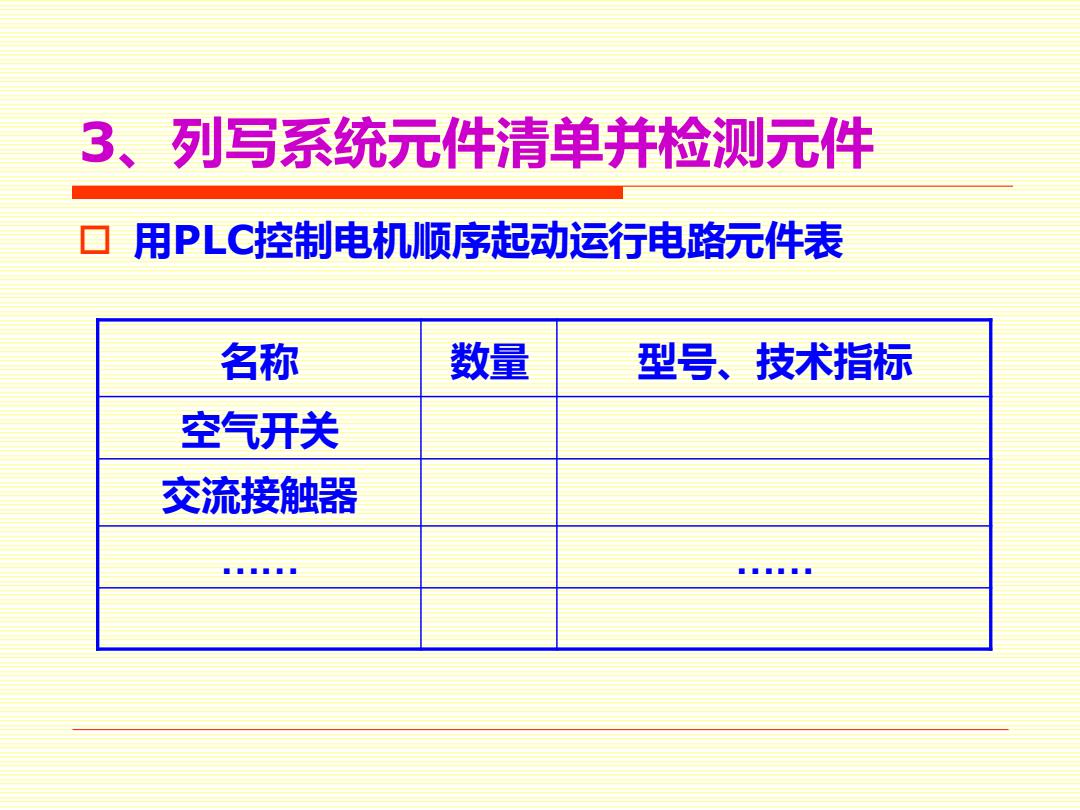

3、列写系统元件清单并检测元件 口用PLC控制电机顺序起动运行电路元件表 名称 数量 型号、技术指标 空气开关 交流接触器

3、列写系统元件清单并检测元件  用PLC控制电机顺序起动运行电路元件表 名称 数量 型号、技术指标 空气开关 交流接触器 …… ……
